Manitou SE 1008 – Nacelle élévatrice mobile à ciseaux électrique
La Manitou SE 1008 est une nacelle élévatrice mobile à ciseaux 100 % électrique, conçue pour les travaux en hauteur en intérieur comme en extérieur.
Avec une hauteur de travail maximale de 9,99 m en intérieur, une capacité de 230 kg et une largeur de seulement 0,82 m, la SE 1008 est adaptée aux environnements où le gabarit et la maniabilité sont importants.
Sa plateforme de 2,20 m de long peut être équipée d'une extension de 0,90 m, portant sa longueur totale à 3,10 m.
Caractéristiques principales
| Caractéristique |
Manitou SE 1008 |
| Type |
Nacelle élévatrice mobile à ciseaux |
| Énergie |
Électrique |
| Hauteur de travail maximale – intérieur |
9,99 m |
| Hauteur de travail maximale – extérieur |
9,00 m |
| Hauteur de plateforme maximale – intérieur |
7,99 m |
| Hauteur de plateforme maximale – extérieur |
7,00 m |
| Capacité de la nacelle |
230 kg |
| Capacité maximale sur extension |
115 kg |
| Nombre de personnes intérieur / extérieur |
2 / 1 |
| Pente franchissable |
25 % |
| Dévers frontal / latéral |
3,50° / 1,50° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle* |
2 210 kg |
| Longueur hors-tout |
2,42 m |
| Largeur hors-tout |
0,82 m |
| Hauteur hors-tout |
2,39 m |
| Hauteur hors-tout repliée |
1,98 m |
| Empattement |
1,75 m |
| Rayon de giration intérieur |
0 m |
| Rayon de giration extérieur panier |
2,17 m |
| Garde au sol avec barres anti-nids-de-poule déployées |
0,02 m |
| Garde au sol avec barres anti-nids-de-poule repliées |
0,08 m |
* Le poids peut varier selon les options et les normes du pays de livraison.
Plateforme et extension
| Caractéristique |
Valeur |
| Longueur plateforme |
2,20 m |
| Largeur plateforme |
0,79 m |
| Longueur avec extension |
3,10 m |
| Longueur de l'extension |
0,90 m |
| Capacité plateforme |
230 kg |
| Capacité maximale extension |
115 kg |
| Hauteur du plancher / accès |
1,25 m |
L'extension de plateforme de 0,90 m permet de passer d'une longueur de plateforme de 2,20 m à 3,10 m.
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
4,50 km/h |
| Vitesse de translation – travail |
0,80 km/h |
| Temps de montée en charge |
33 s |
| Temps de descente en charge |
32 s |
| Pente franchissable |
25 % |
| Dévers frontal autorisé |
3,50° |
| Dévers latéral autorisé |
1,50° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Bandages non marquants |
| Dimensions |
15 × 5 in / 381 × 125 mm |
| Roues motrices avant / arrière |
2 / 0 |
| Roues directrices avant / arrière |
2 / 0 |
| Roues freinées avant / arrière |
2 / 0 |
| Frein de service |
Électrique |
La SE 1008 dispose de 2 roues motrices et 2 roues directrices à l'avant, avec des bandages non marquants.
Batterie et motorisation électrique
| Caractéristique |
Valeur |
| Technologie batterie |
Semi-traction |
| Nombre de batteries |
4 |
| Capacité |
185 Ah |
| Tension |
24 V |
| Énergie batterie |
4,44 kWh |
| Puissance des moteurs de traction |
2 × 0,77 kW |
| Chargeur intégré |
24 V / 30 A |
La SE 1008 utilise une motorisation électrique avec deux moteurs de traction de 0,77 kW.
Données techniques
| Caractéristique |
Valeur |
| Nombre de cycles avec batterie standard HIRD |
55 |
| Pression au sol |
12,60 daN/cm² |
| Pression hydraulique |
250 bar |
| Capacité du réservoir hydraulique |
24 L |
| Niveau de pression acoustique au poste de travail |
66,60 dB |
| Vibrations mains / bras |
< 0,50 m/s² |
Utilisation intérieure et extérieure
| Donnée |
Intérieur |
Extérieur |
| Hauteur de travail maximale |
9,99 m |
9,00 m |
| Hauteur de plateforme maximale |
7,99 m |
7,00 m |
| Capacité |
230 kg |
230 kg |
| Nombre de personnes |
2 |
1 |

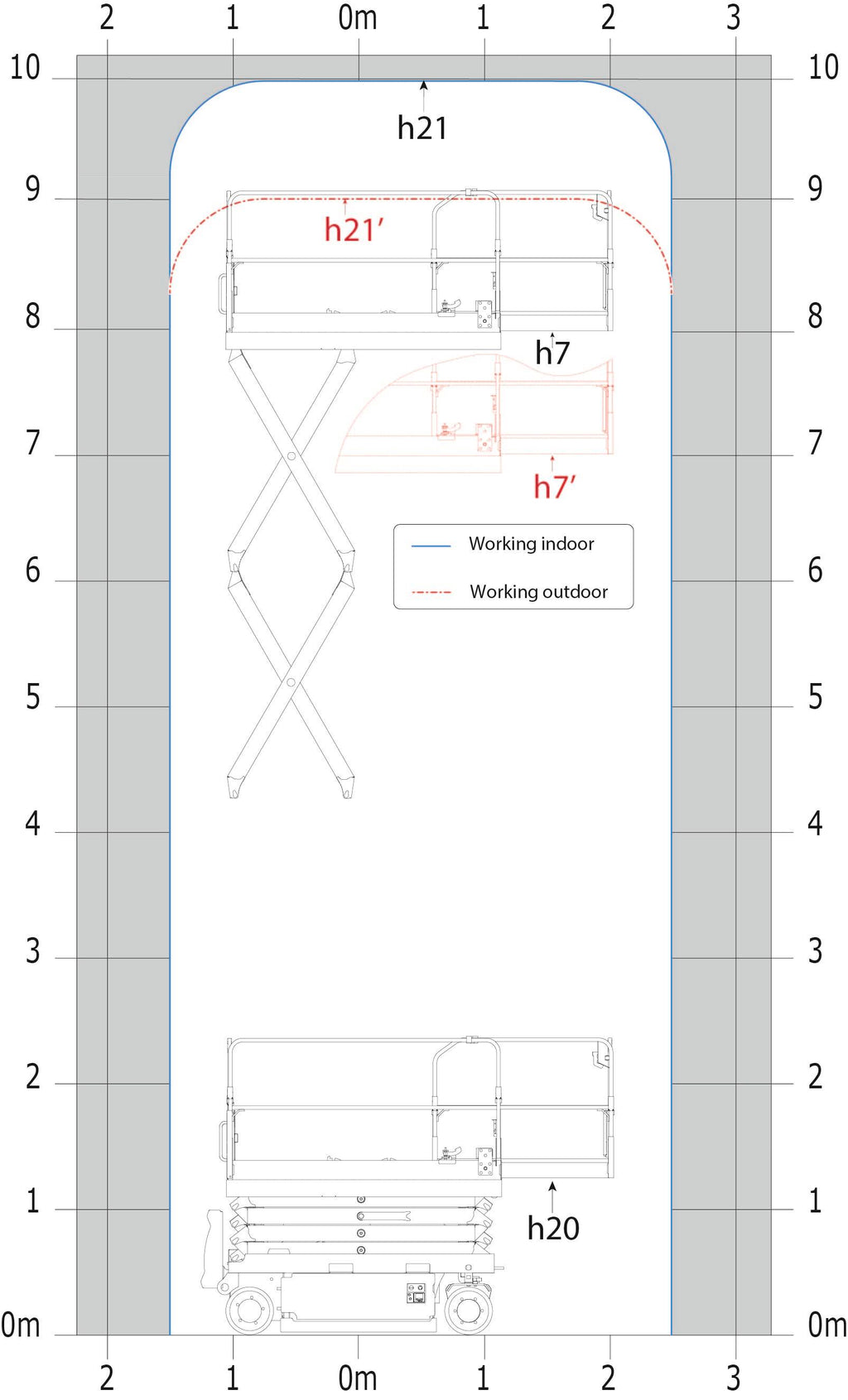

La hauteur maximale de 9,99 m est obtenue en intérieur. Pour une utilisation extérieure, Manitou indique une hauteur de travail maximale de 9 m.
Caractéristiques et équipements
| Équipement / caractéristique |
SE 1008 |
| Motorisation électrique |
✓ |
| Moteurs de traction électriques |
✓ |
| Bandages non marquants |
✓ |
| Plateforme extensible |
✓ |
| Extension de 0,90 m |
✓ |
| Frein de service électrique |
✓ |
| Porte grande hauteur |
✓ |
| Fourreaux latéraux |
✓ |
| Machine compacte |
✓ |
Manitou indique que la SE 1008 est équipée de série de fourreaux latéraux et d'une porte grande hauteur, destinés à améliorer le confort et la sécurité de l'opérateur.
Gabarit compact
| Caractéristique |
Valeur |
| Largeur machine |
0,82 m |
| Longueur machine |
2,42 m |
| Hauteur repliée |
1,98 m |
| Rayon de giration intérieur |
0 m |
| Poids |
2 210 kg |
| Empattement |
1,75 m |
Avec une largeur de seulement 82 cm et un rayon de giration intérieur annoncé à 0 m, la SE 1008 est conçue pour évoluer dans des espaces où le gabarit est une contrainte importante.
Applications
| Application |
Adaptée |
| Maintenance industrielle |
✓ |
| Climatisation |
✓ |
| Éclairage |
✓ |
| Électricité |
✓ |
| Plomberie |
✓ |
| Montage de systèmes anti-feu |
✓ |
| Travaux de finition |
✓ |
| Construction |
✓ |
| Location de matériel |
✓ |
Manitou présente la gamme SE pour les marchés de la construction, de l'industrie et de la location, avec notamment des applications en maintenance industrielle et dans les travaux de finition.
Les chiffres clés
|
Valeur |
| Hauteur de travail intérieure |
9,99 m |
| Hauteur de travail extérieure |
9,00 m |
| Hauteur de plateforme intérieure |
7,99 m |
| Capacité |
230 kg |
| Capacité extension |
115 kg |
| Largeur machine |
0,82 m |
| Poids |
2 210 kg |
| Pente franchissable |
25 % |
| Vitesse de transport |
4,50 km/h |
| Énergie batterie |
4,44 kWh |
| Extension plateforme |
0,90 m |
Normes et conformité
La fiche technique Manitou indique notamment la conformité aux exigences suivantes :
-
2006/42/CE – Machines
-
EN 280-1:2022 révisée
-
2004/108/CE – CEM
-
EN 12895:2015 + A1:2019
FAQ – Manitou SE 1008
Quelle est la hauteur de travail de la Manitou SE 1008 ?
La SE 1008 atteint 9,99 m de hauteur de travail en intérieur et 9 m en extérieur.
Quelle est la capacité de la SE 1008 ?
La capacité maximale de la plateforme est de 230 kg. L'extension accepte jusqu'à 115 kg.
Combien de personnes peuvent utiliser la nacelle ?
Manitou indique 2 personnes en intérieur et 1 personne en extérieur.
Quelle est la largeur de la Manitou SE 1008 ?
La SE 1008 mesure 0,82 m de largeur hors-tout.
La SE 1008 est-elle électrique ?
Oui. Elle fonctionne avec une batterie 24 V de 185 Ah, composée de quatre batteries, pour une énergie totale de 4,44 kWh.
Quelle est la longueur de la plateforme ?
La plateforme mesure 2,20 m × 0,79 m. Avec son extension de 0,90 m, elle atteint 3,10 m de longueur.
Quel est le poids de la Manitou SE 1008 ?
Le poids indiqué par la fiche Manitou est de 2 210 kg, avec une variation possible selon les options et les normes du pays de livraison.
