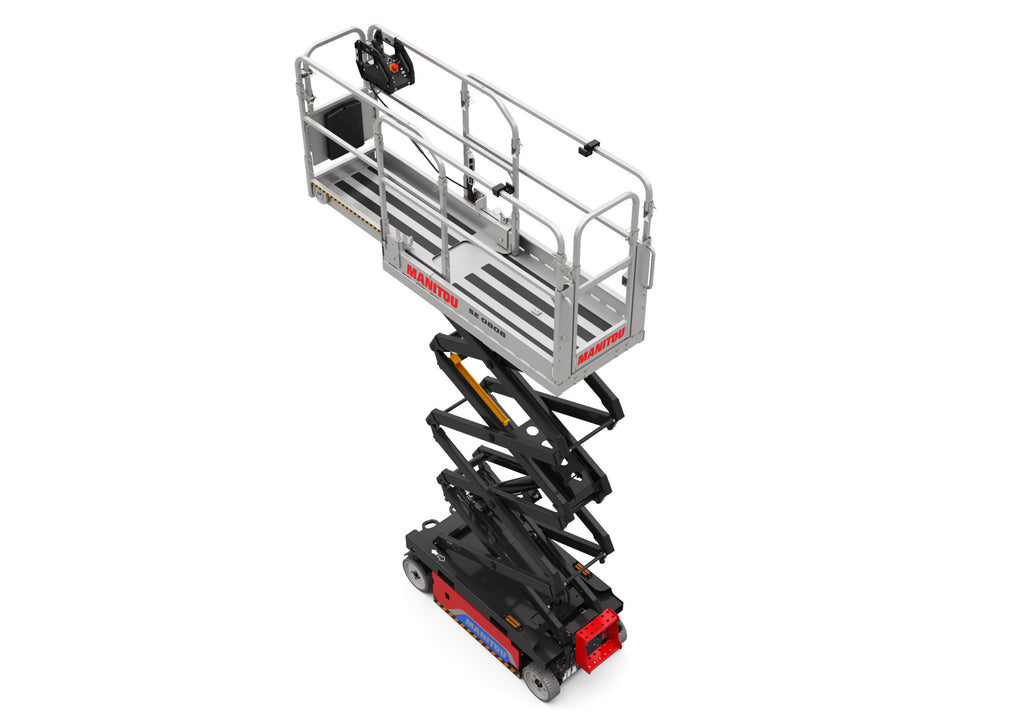

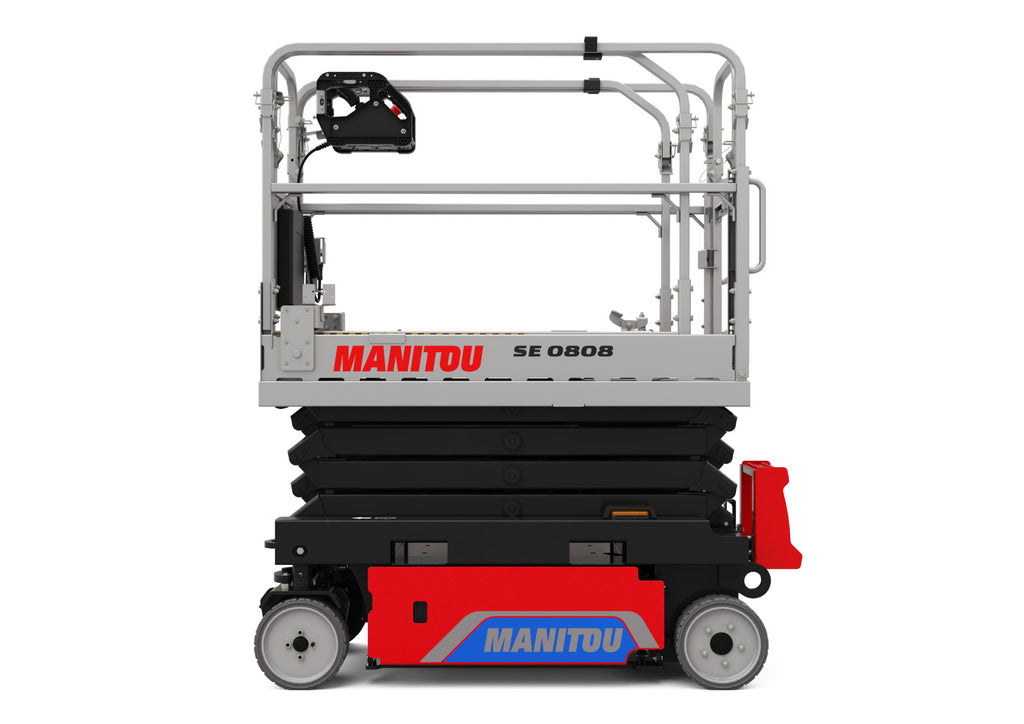

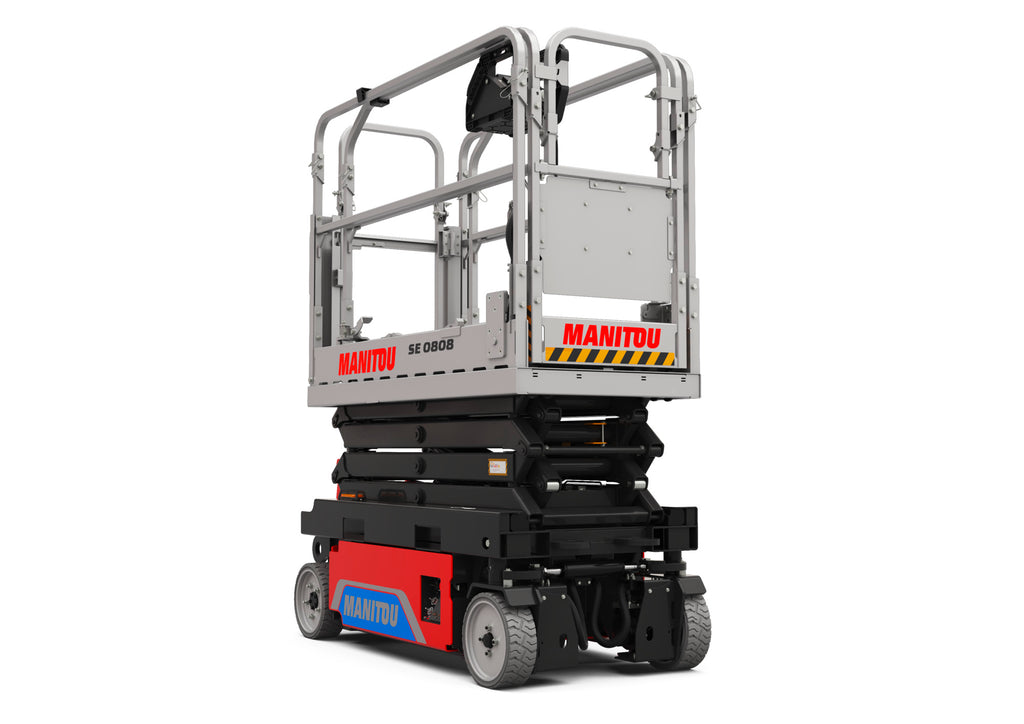

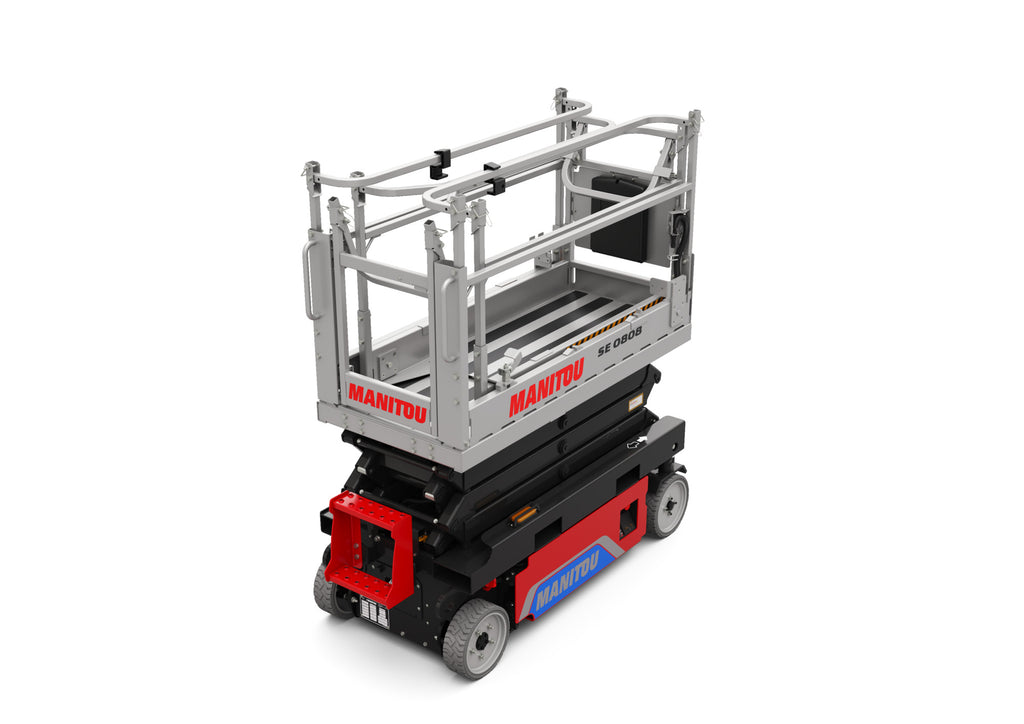

Manitou SE 0808 – Nacelle élévatrice mobile à ciseaux électrique
La Manitou SE 0808 est une nacelle élévatrice mobile à ciseaux 100 % électrique, conçue pour les travaux en hauteur en intérieur comme en extérieur.
Avec une hauteur de travail de 7,80 m, une capacité de 230 kg et une largeur de châssis de seulement 0,81 m, la SE 0808 est particulièrement adaptée aux zones de travail difficiles d'accès. Sa conception compacte et ses pneumatiques non marquants permettent une utilisation notamment dans les environnements industriels et les travaux de finition.
Caractéristiques principales
| Caractéristique |
Manitou SE 0808 |
| Type |
Nacelle élévatrice mobile à ciseaux |
| Énergie |
Électrique |
| Hauteur de travail |
7,80 m |
| Hauteur de plateforme |
5,80 m |
| Capacité de la nacelle |
230 kg |
| Capacité maximale sur extension |
115 kg |
| Nombre de personnes intérieur / extérieur |
2 / 1 |
| Pente franchissable |
25 % |
| Dévers autorisé frontal / latéral |
3,50° / 1,50° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle* |
1 500 kg |
| Longueur du panier |
1,64 m |
| Largeur du panier |
0,75 m |
| Longueur du panier avec extension |
2,54 m |
| Largeur du panier avec extension |
0,75 m |
| Hauteur du plancher / accès |
1,02 m |
| Longueur hors-tout |
1,88 m |
| Largeur hors-tout |
0,81 m |
| Hauteur hors-tout |
2,17 m |
| Hauteur hors-tout repliée |
1,99 m |
| Longueur de l'extension |
0,90 m |
| Longueur hors-tout avec extension |
2,76 m |
| Rayon de giration extérieur panier |
1,73 m |
| Garde au sol avec barres stabilisatrices déployées |
0,01 m |
| Garde au sol avec barres stabilisatrices repliées |
0,05 m |
| Empattement |
1,40 m |
* Le poids varie selon les options et les normes du pays de livraison.
Plateforme et extension
| Caractéristique |
Valeur |
| Longueur plateforme |
1,64 m |
| Largeur plateforme |
0,75 m |
| Longueur avec extension |
2,54 m |
| Longueur de l'extension |
0,90 m |
| Capacité plateforme |
230 kg |
| Capacité maximale extension |
115 kg |
| Accès au plancher |
1,02 m |
L'extension de plateforme permet d'augmenter la surface de travail tout en conservant le gabarit compact de la machine repliée.
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
4,50 km/h |
| Vitesse de translation – travail |
0,80 km/h |
| Vitesse de montée en charge |
17 s |
| Vitesse de descente en charge |
18 s |
| Pente franchissable |
25 % |
| Dévers frontal autorisé |
3,50° |
| Dévers latéral autorisé |
1,50° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus pleins non-marquants |
| Dimensions |
12 × 4 in / 305 × 106 mm |
| Roues motrices avant / arrière |
2 / 0 |
| Roues directrices avant / arrière |
2 / 0 |
La configuration compacte de la SE 0808 est adaptée aux déplacements dans des espaces de travail restreints. La gamme SE est notamment conçue pour les environnements intérieurs grâce à ses pneumatiques non marquants.
Batterie et motorisation électrique
| Caractéristique |
Valeur |
| Technologie batterie |
Plomb-acide (Lead acid) |
| Nombre de batteries |
4 |
| Tension nominale par batterie |
6 V |
| Capacité batterie |
185 Ah |
| Énergie batterie |
4,40 kWh |
| Chargeur intégré |
24 V / 30 A |
La SE 0808 utilise une transmission électrique avec des moteurs ne nécessitant pas d'entretien. Manitou la présente comme une machine silencieuse et sans émissions de CO₂ à l'utilisation.
Hydraulique et données techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
250 bar |
| Capacité réservoir hydraulique |
12 L |
| Nombre de cycles HIRD avec batterie standard |
146 |
| Vibrations mains / bras |
< 0,50 m/s² |
Sécurité
| Équipement / caractéristique |
Présence |
| Barres anti-renversement |
✓ |
| Capteurs de fermeture des bacs |
✓ |
| Porte pleine hauteur |
✓ |
| Marchepied antidérapant |
✓ |
| Poignées d'accès |
✓ |
| Plancher antidérapant |
✓ |
| 4 roues freinées |
✓ |
| Protection anti-renversement automatique |
✓ |
Manitou indique que les barres anti-renversement protègent l'opérateur lors des déplacements en position de travail sur des sols dégradés. La machine dispose également de bacs pivotants sécurisés par des capteurs de fermeture.
Confort et utilisation
| Caractéristique |
SE 0808 |
| Accès plateforme par porte pleine hauteur |
✓ |
| Commandes au sol |
✓ |
| Pictogrammes intuitifs |
✓ |
| Diagnostic intégré |
✓ |
| Paramétrage des fonctions de sécurité |
✓ |
La porte pleine hauteur facilite l'accès à la plateforme. Manitou indique également la présence de diagnostics intégrés destinés à faciliter la communication avec l'opérateur et les opérations de maintenance.
Transportabilité
| Caractéristique |
Valeur |
| Poids |
1 500 kg |
| Largeur |
0,81 m |
| Hauteur repliée |
1,99 m |
| Longueur hors-tout |
1,88 m |
| Longueur avec extension |
2,76 m |
| Empattement |
1,40 m |
Manitou met en avant la possibilité de déplacer la machine sur de longues distances à l'aide d'un chariot élévateur, ainsi que son levage sans outil.
Applications
| Application |
Adaptée |
| Maintenance industrielle |
✓ |
| Travaux de finition |
✓ |
| Électricité |
✓ |
| Plomberie |
✓ |
| Montage de systèmes anti-feu |
✓ |
| Nettoyage industriel |
✓ |
| Inventaire |
✓ |
| Événementiel |
✓ |
| BTP – second œuvre |
✓ |
Manitou cite notamment la maintenance industrielle, les travaux de finition, le nettoyage industriel, l'inventaire et les opérations événementielles parmi les applications de la gamme SE.
Utilisation intérieure et extérieure
| Environnement |
Donnée |
| Travail intérieur |
7,80 m de hauteur |
| Travail extérieur |
7,80 m de hauteur |
| Capacité intérieur |
230 kg |
| Capacité extérieur |
230 kg |
| Personnes intérieur |
2 |
| Personnes extérieur |
1 |

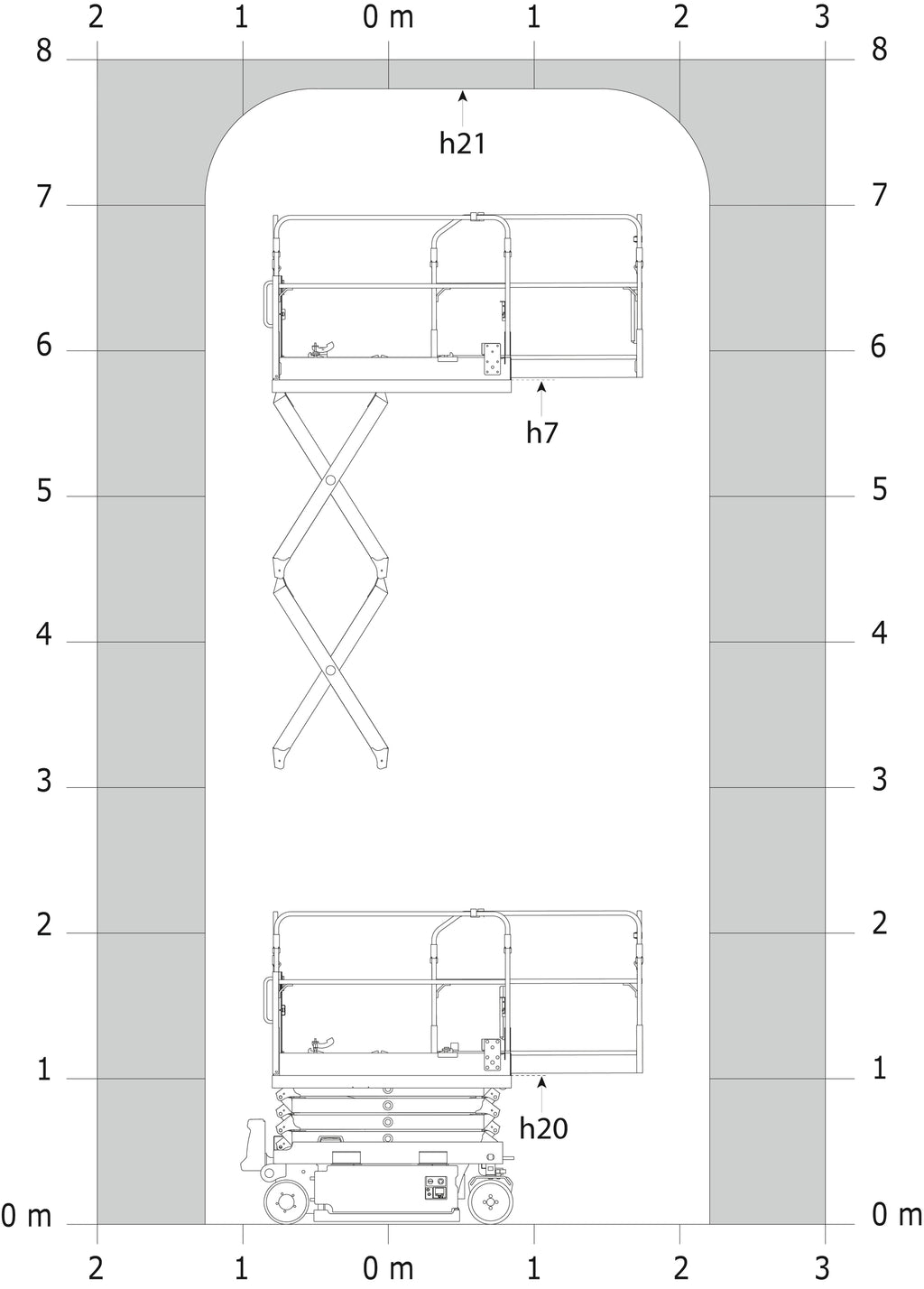

La SE 0808 conserve sa hauteur maximale de travail de 7,80 m en intérieur comme en extérieur. La capacité maximale reste de 230 kg, avec une limite de 2 personnes en intérieur et 1 personne en extérieur.
Les chiffres clés
|
Valeur |
| Hauteur de travail |
7,80 m |
| Hauteur de plateforme |
5,80 m |
| Capacité |
230 kg |
| Capacité extension |
115 kg |
| Largeur machine |
0,81 m |
| Poids |
1 500 kg |
| Pente franchissable |
25 % |
| Vitesse de transport |
4,50 km/h |
| Énergie batterie |
4,40 kWh |
| Extension plateforme |
0,90 m |
Normes et conformité
La documentation technique Manitou disponible pour la SE 0808 indique notamment :
FAQ – Manitou SE 0808
Quelle est la hauteur de travail de la Manitou SE 0808 ?
La Manitou SE 0808 atteint une hauteur de travail maximale de 7,80 m, en intérieur comme en extérieur.
Quelle est la capacité de la SE 0808 ?
La capacité maximale de la plateforme est de 230 kg. L'extension de plateforme accepte jusqu'à 115 kg.
Combien de personnes peuvent utiliser la nacelle ?
Manitou indique 2 personnes en intérieur et 1 personne en extérieur.
Quelle est la largeur de la Manitou SE 0808 ?
La SE 0808 mesure seulement 0,81 m de largeur hors-tout, ce qui constitue l'un de ses principaux atouts pour les zones de travail exiguës.
La SE 0808 est-elle électrique ?
Oui. La Manitou SE 0808 fonctionne avec une motorisation électrique alimentée par quatre batteries plomb-acide de 6 V / 185 Ah, pour une énergie totale de 4,40 kWh.
La SE 0808 peut-elle être utilisée en extérieur ?
Oui. La fiche technique indique une hauteur de travail maximale de 7,80 m en extérieur, avec une pente franchissable de 25 %.
Quel est le poids de la Manitou SE 0808 ?
Le poids indiqué dans la documentation technique est de 1 500 kg, avec une variation possible selon les options et les normes du pays de livraison.
