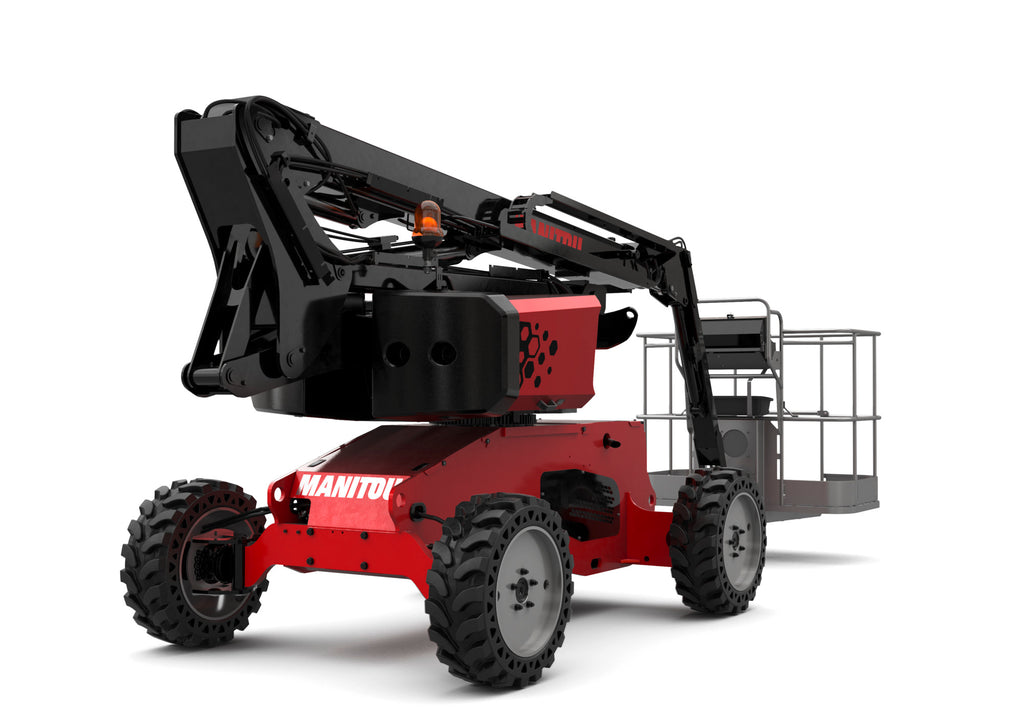

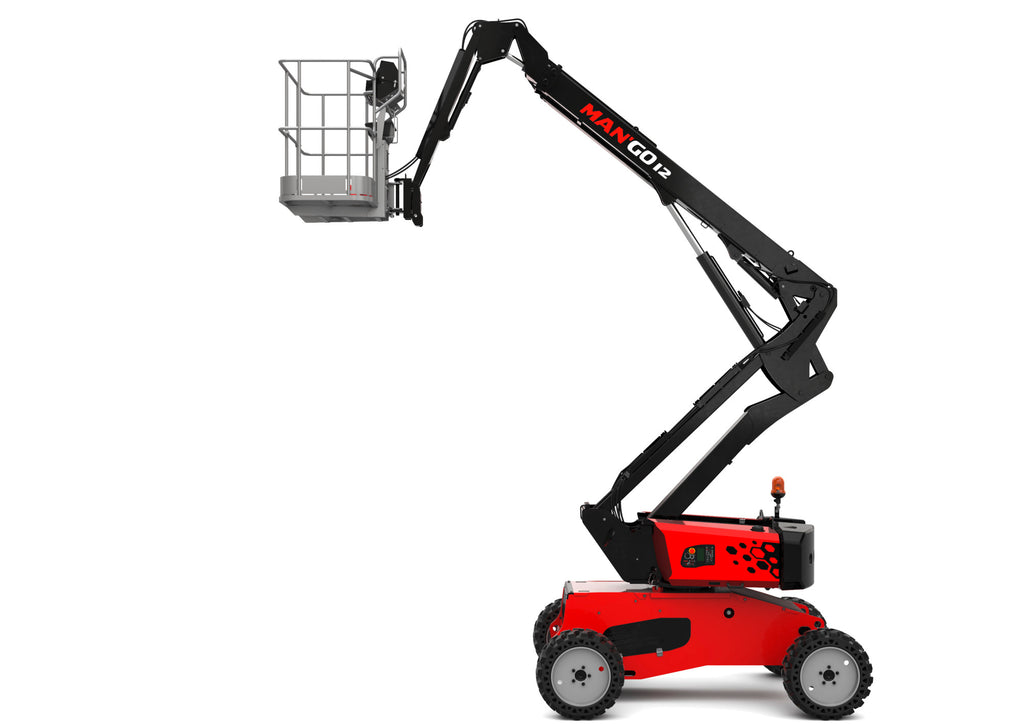

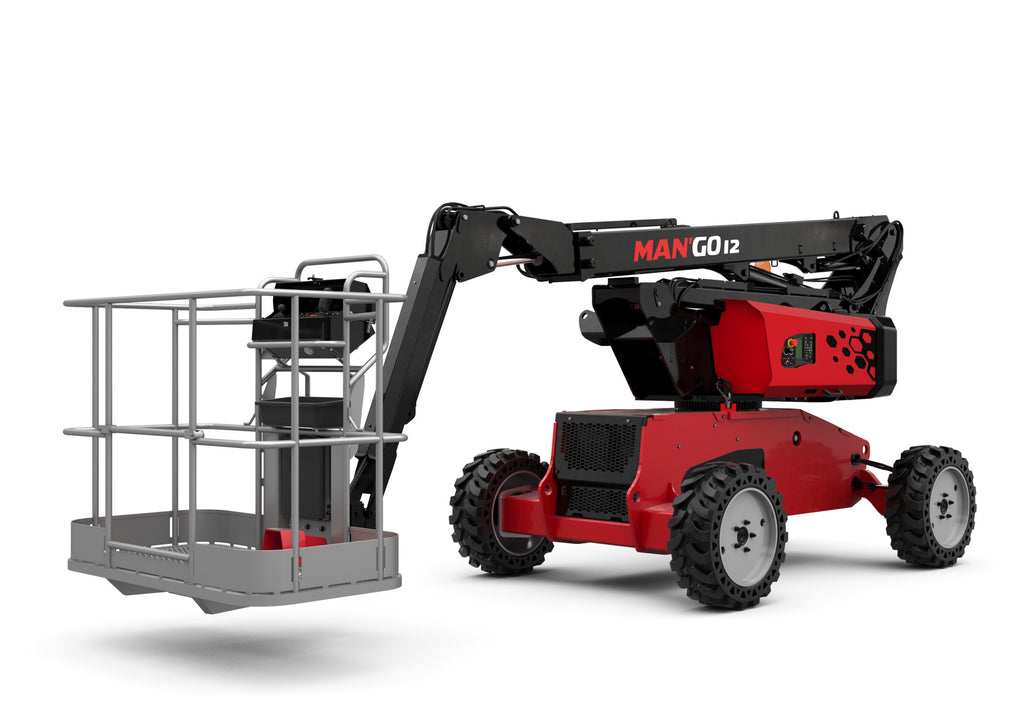

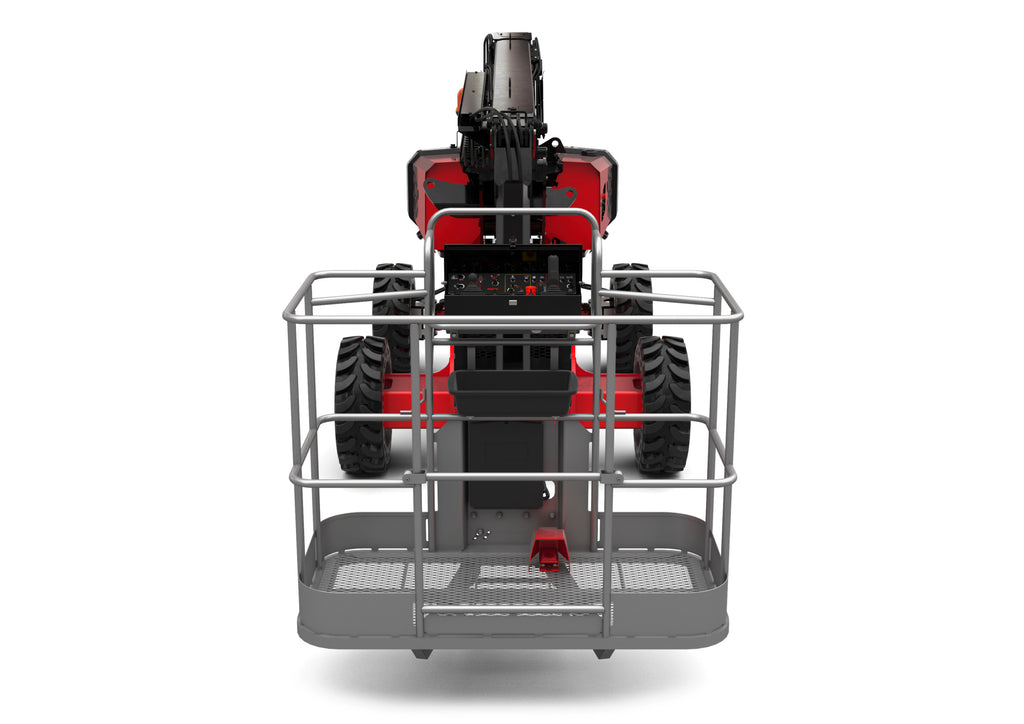

Manitou MAN'GO 12 – Nacelle élévatrice mobile articulée
La Manitou MAN'GO 12 est une nacelle élévatrice mobile compacte conçue pour les travaux en hauteur dans les espaces exigus. Elle offre une hauteur de travail de 11,91 m, une portée maximale de 6,19 m et une capacité de 230 kg.
Avec son poids de 4 150 kg, ses dimensions compactes et ses mouvements proportionnels, la MAN'GO 12 constitue une solution polyvalente pour les travaux en hauteur. Elle dispose également de la fonction Stop & Go, destinée à réduire la consommation de carburant et l'usure du moteur.
Caractéristiques principales
| Caractéristique |
Manitou MAN'GO 12 |
| Type |
Nacelle élévatrice mobile |
| Énergie |
Thermique / Diesel |
| Hauteur de travail |
11,91 m |
| Hauteur de plateforme |
9,90 m |
| Portée maximale |
6,19 m |
| Surplomb |
4,80 m |
| Capacité de la nacelle |
230 kg |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Rotation tourelle |
350° |
| Rotation nacelle droite / gauche |
70° / 66° |
| Rotation bras pendulaire haut / bas |
+64° / -70° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
4 150 kg |
| Longueur hors-tout |
5,50 m |
| Largeur hors-tout |
1,80 m |
| Hauteur hors-tout |
2,02 m |
| Longueur repliée |
4,50 m |
| Hauteur repliée |
2,49 m |
| Longueur du panier |
1,50 m |
| Largeur du panier |
0,98 m |
| Hauteur du plancher / accès |
0,39 m |
| Longueur pendulaire |
1,46 m |
| Déport du contrepoids à 90° |
0,19 m |
| Rayon de giration intérieur |
1,71 m |
| Rayon de braquage extérieur |
4,11 m |
| Garde au sol au centre de l'empattement |
0,32 m |
| Empattement |
2,00 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
5,20 km/h |
| Vitesse de translation – travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
4° |
| Rotation tourelle |
350° |
| Hauteur de travail |
11,91 m |
| Portée maximale |
6,19 m |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus pleins |
| Dimensions des pneus |
720 × 240 mm |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 0 |
| Roues freinées avant / arrière |
2 / 2 |
La MAN'GO 12 dispose ainsi de 4 roues motrices et de 2 roues directrices à l'avant.
Motorisation
| Caractéristique |
Valeur |
| Marque moteur |
Kubota |
| Modèle |
D1105-E4B |
| Énergie |
Diesel |
| Norme moteur |
Stage IIIA / Stage V |
| Puissance |
24,80 ch / 18,50 kW |
| Réservoir carburant |
53 L |
Hydraulique et données techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
400 bar |
| Réservoir hydraulique |
60 L |
| Poinçonnage au sol |
15 daN/cm² |
| Bruit à l'environnement (LwA) |
< 100 dB |
| Vibrations mains / bras |
< 0,76 m/s² |
| Consommation quotidienne |
4,41 L |
Équipements et caractéristiques
| Équipement / caractéristique |
MAN'GO 12 |
| Tourelle 350° |
✓ |
| Rotation nacelle 70° / 66° |
✓ |
| Pneus pleins |
✓ |
| Moteur Kubota |
✓ |
| Mouvements proportionnels |
✓ |
| Fonction Stop & Go |
✓ |
| Accès facilité aux composants |
✓ |
Manitou présente la MAN'GO 12 comme une machine compacte privilégiant la facilité d'utilisation et d'entretien. Sa fonction Stop & Go permet de limiter la consommation de carburant et l'usure du moteur, notamment pour les applications de location.
Une nacelle compacte pour les espaces exigus
| Caractéristique |
Donnée |
| Largeur machine |
1,80 m |
| Longueur repliée |
4,50 m |
| Hauteur repliée |
2,49 m |
| Rayon de giration intérieur |
1,71 m |
| Poids |
4 150 kg |
Ces dimensions permettent à la MAN'GO 12 de conserver un gabarit relativement compact pour une nacelle atteignant près de 12 m de hauteur de travail. Manitou la destine notamment aux travaux en hauteur dans des espaces exigus.
Applications
| Application / environnement |
Adaptée |
| Travaux en hauteur |
✓ |
| Espaces exigus |
✓ |
| Chantiers |
✓ |
| Location de matériel |
✓ |
| Travaux nécessitant une machine compacte |
✓ |
La MAN'GO 12 est notamment présentée par Manitou comme une solution polyvalente pour les chantiers et les applications de location.
Les chiffres clés
|
Valeur |
| Hauteur de travail |
11,91 m |
| Hauteur de plateforme |
9,90 m |
| Portée maximale |
6,19 m |
| Surplomb |
4,80 m |
| Capacité |
230 kg |
| Personnes intérieur / extérieur |
2 / 2 |
| Poids |
4 150 kg |
| Pente franchissable |
45 % |
| Rotation tourelle |
350° |
| Puissance moteur |
24,80 ch / 18,50 kW |
| Largeur |
1,80 m |
Normes et conformité
La Manitou MAN'GO 12 est indiquée comme conforme aux exigences suivantes :
FAQ – Manitou MAN'GO 12
Quelle est la hauteur de travail de la MAN'GO 12 ?
La MAN'GO 12 atteint une hauteur de travail maximale de 11,91 m, avec une hauteur de plateforme de 9,90 m.
Quelle est la portée maximale de la MAN'GO 12 ?
Sa portée maximale est de 6,19 m, avec un surplomb de 4,80 m.
Quelle est la capacité de la nacelle ?
La capacité maximale de la plateforme est de 230 kg. Manitou indique une capacité de 2 personnes en intérieur comme en extérieur.
Quel moteur équipe la MAN'GO 12 ?
La MAN'GO 12 est équipée d'un moteur Kubota D1105-E4B développant 24,80 ch (18,50 kW). La fiche Manitou indique les normes Stage IIIA et Stage V.
Quelle est la largeur de la MAN'GO 12 ?
La machine mesure 1,80 m de largeur hors-tout.
Quel est le poids de la MAN'GO 12 ?
Son poids indiqué par Manitou est de 4 150 kg.
La MAN'GO 12 est-elle adaptée aux espaces exigus ?
Oui. Manitou présente spécifiquement la MAN'GO 12 comme une nacelle compacte conçue pour les travaux en hauteur dans les espaces exigus.
