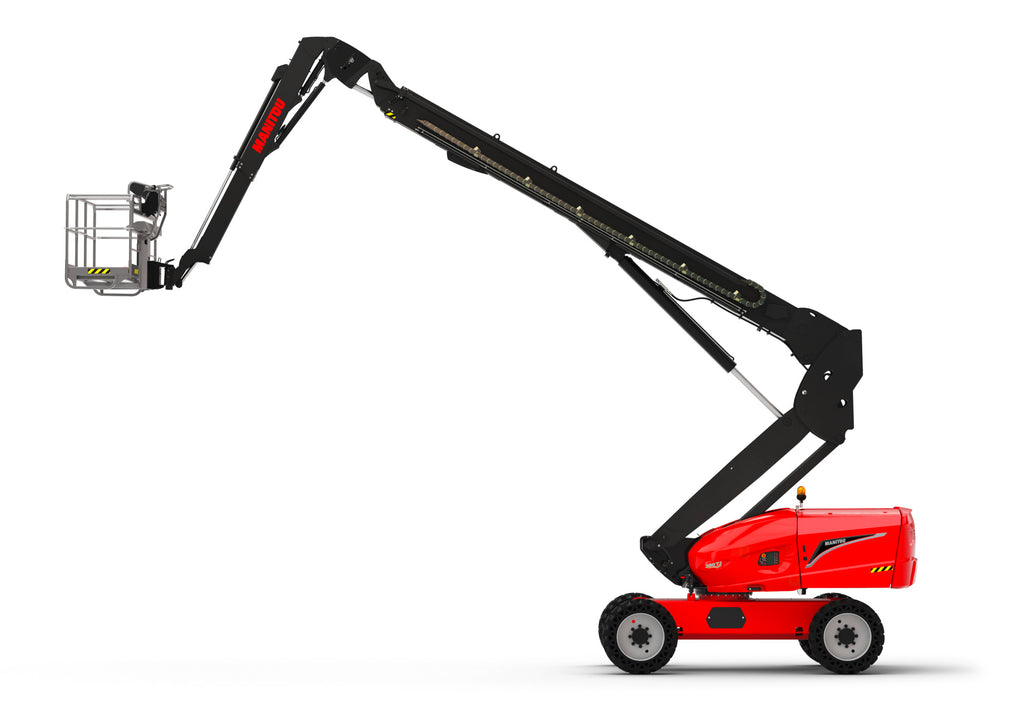

Manitou 280 TJ ST5 – Nacelle élévatrice mobile télescopique
La Manitou 280 TJ ST5 est une nacelle élévatrice mobile télescopique tout-terrain destinée aux travaux nécessitant une importante hauteur de travail et un fort déport.

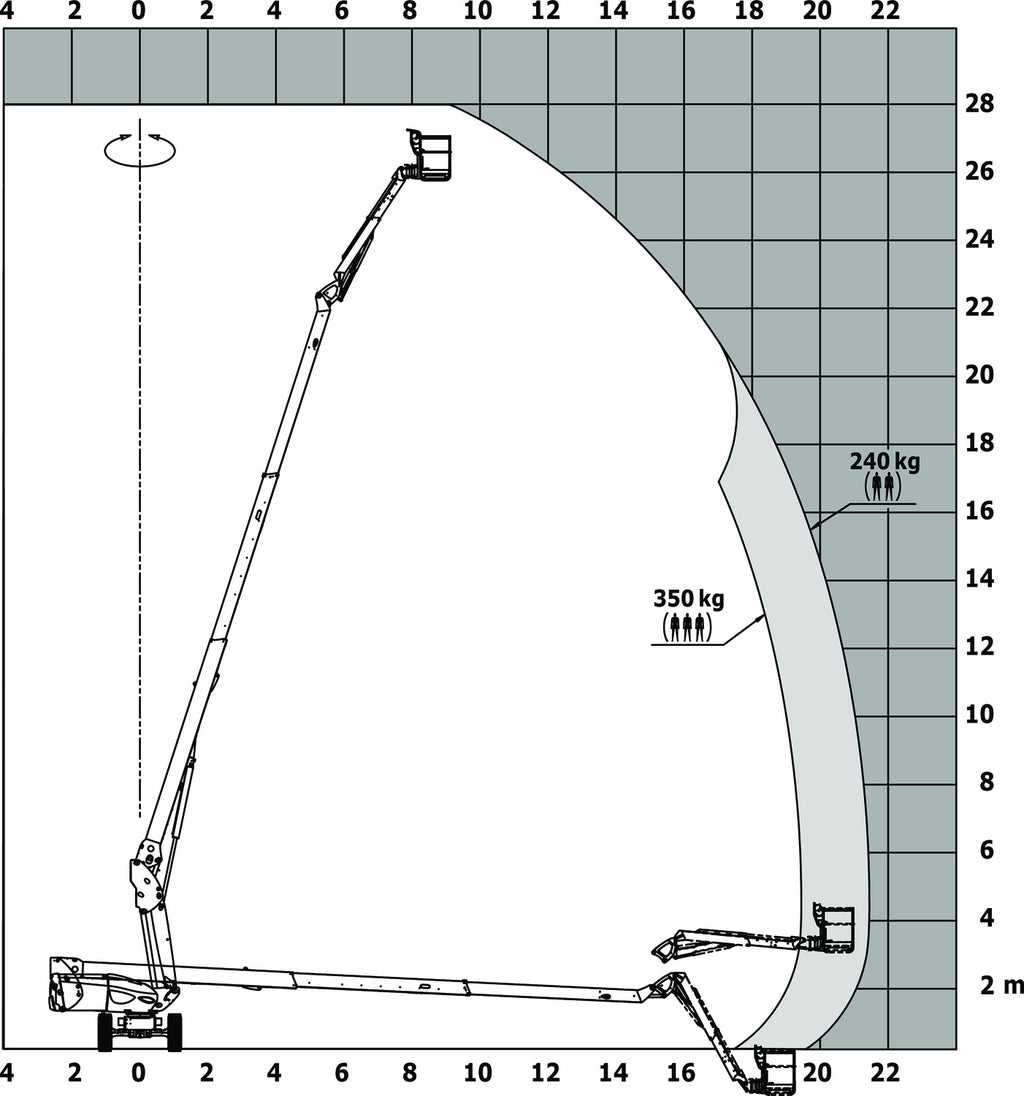

Elle atteint une hauteur de travail de 27,73 m, une portée maximale de 21,45 m et propose une capacité de 240 kg en standard, jusqu'à 350 kg selon la configuration. Sa tourelle offre une rotation de 360° et son moteur Yanmar Stage V développe 46 ch.
Caractéristiques principales
| Caractéristique |
Manitou 280 TJ ST5 |
| Type |
Nacelle élévatrice mobile télescopique |
| Énergie |
Thermique / Diesel |
| Gamme |
TJ |
| Hauteur de travail |
27,73 m |
| Hauteur de plateforme |
25,73 m |
| Portée maximale |
21,45 m |
| Capacité standard |
240 kg |
| Capacité maximale |
350 kg |
| Personnes intérieur / extérieur |
3 / 2 |
| Rotation tourelle |
360° |
| Rotation plateforme droite / gauche |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+56,80° / -62° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids à vide* |
16 900 kg |
| Longueur hors-tout |
11,36 m |
| Largeur hors-tout |
2,48 m |
| Hauteur hors-tout |
2,73 m |
| Longueur repliée |
8,09 m |
| Hauteur repliée |
2,71 m |
| Longueur du bras pendulaire |
3,80 m |
| Déport du contrepoids – tourelle à 90° |
1,43 m |
| Rayon de braquage extérieur |
4,35 m |
| Garde au sol au centre de l'empattement |
0,41 m |
| Empattement |
2,80 m |
* Le poids peut varier selon les options et les normes applicables au pays de livraison.
Plateforme
| Caractéristique |
Valeur |
| Longueur |
2,30 m |
| Largeur |
0,90 m |
| Hauteur du plancher / accès |
0,48 m |
| Rotation |
90° droite / 90° gauche |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – machine repliée |
4,50 km/h |
| Vitesse de translation – machine levée |
0,80 km/h |
| Pente franchissable |
35 % |
| Dévers autorisé |
4° |
| Rotation tourelle |
360° |
| Portée maximale |
21,45 m |
| Hauteur de travail |
27,73 m |
Roues et transmission
| Caractéristique |
Valeur |
| Type de pneumatiques |
Pneus superélastiques |
| Dimensions |
40 × 14 in / 1025 × 365 mm |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Roues freinées avant / arrière |
2 / 2 |
La configuration des roues permet une transmission sur les quatre roues ainsi qu'une direction sur les quatre roues.
Motorisation
| Caractéristique |
Valeur |
| Marque moteur |
Yanmar |
| Modèle |
4TNV88C |
| Énergie |
Diesel |
| Norme moteur |
Stage V |
| Puissance |
46 ch / 34,30 kW |
| Réservoir carburant |
76 L |
Hydraulique et données techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
400 bar |
| Réservoir hydraulique |
94 L |
| Pression au sol |
21,30 daN/cm² |
| Niveau de pression acoustique au poste opérateur |
79 dB |
| Vibrations mains/bras |
< 0,50 m/s² |
| Consommation quotidienne* |
8 L |
* Selon le cycle « REDUCE ».
Caractéristiques et équipements
| Équipement / caractéristique |
Manitou 280 TJ ST5 |
| Tourelle 360° |
✓ |
| Rotation plateforme 90° / 90° |
✓ |
| 4 roues motrices |
✓ |
| 4 roues directrices |
✓ |
| Pneus superélastiques |
✓ |
| Moteur Yanmar Stage V |
✓ |
| Mouvements proportionnels |
✓ |
| Compensation électronique |
✓ |
| Système SPS |
✓ |
Manitou présente la 280 TJ comme une nacelle télescopique tout-terrain compacte, avec des mouvements proportionnels et une compensation électronique. La machine est également conçue pour accéder à des zones difficiles, notamment avec un accès négatif.
Double capacité de charge
La 280 TJ ST5 dispose d'une double configuration de capacité de plateforme :
| Configuration |
Capacité |
| Capacité standard |
240 kg |
| Capacité maximale |
350 kg |
Cette capacité permet d'adapter la machine aux besoins de l'application et à la configuration retenue.
Applications
| Application |
Adaptée |
| Construction |
✓ |
| Maintenance industrielle |
✓ |
| Travaux en hauteur |
✓ |
| Événementiel / grands événements |
✓ |
| Travaux nécessitant un fort déport |
✓ |
| Utilisation tout-terrain |
✓ |
| Accès à des zones difficiles |
✓ |
Manitou positionne la 280 TJ notamment pour la construction, la maintenance industrielle et la gestion d'événements.
Les chiffres clés
|
Valeur |
| Hauteur de travail |
27,73 m |
| Hauteur de plateforme |
25,73 m |
| Portée maximale |
21,45 m |
| Capacité standard |
240 kg |
| Capacité maximale |
350 kg |
| Personnes intérieur / extérieur |
3 / 2 |
| Rotation tourelle |
360° |
| Pente franchissable |
35 % |
| Poids |
16 900 kg |
| Puissance moteur |
46 ch / 34,30 kW |
Normes et conformité
La Manitou 280 TJ ST5 est indiquée comme conforme aux exigences européennes suivantes :
-
2006/42/CE – Machines
-
EN 280-1:2022 révisée
-
2004/108/CE – CEM
-
EN 12895:2015 + A1:2019
FAQ – Manitou 280 TJ ST5
Quelle est la hauteur de travail de la Manitou 280 TJ ST5 ?
La Manitou 280 TJ ST5 atteint une hauteur de travail maximale de 27,73 m, avec une hauteur de plateforme de 25,73 m.
Quelle est la portée maximale de la Manitou 280 TJ ST5 ?
Sa portée maximale atteint 21,45 m.
Quelle est la capacité de la nacelle ?
La capacité standard est de 240 kg, avec une capacité maximale de 350 kg selon la configuration.
Combien de personnes peuvent monter dans la nacelle ?
Manitou indique 3 personnes en intérieur et 2 personnes en extérieur selon les données techniques de la machine.
Quel moteur équipe la Manitou 280 TJ ST5 ?
Elle est équipée d'un moteur Yanmar 4TNV88C Stage V, développant 46 ch (34,30 kW).
La Manitou 280 TJ ST5 est-elle tout-terrain ?
Oui. Elle est présentée par Manitou comme une nacelle télescopique tout-terrain, équipée de quatre roues motrices et de quatre roues directrices.
Quel est le poids de la Manitou 280 TJ ST5 ?
Le poids indiqué dans la fiche technique récente est de 16 900 kg, avec une variation possible selon les options et les normes du pays de livraison.
