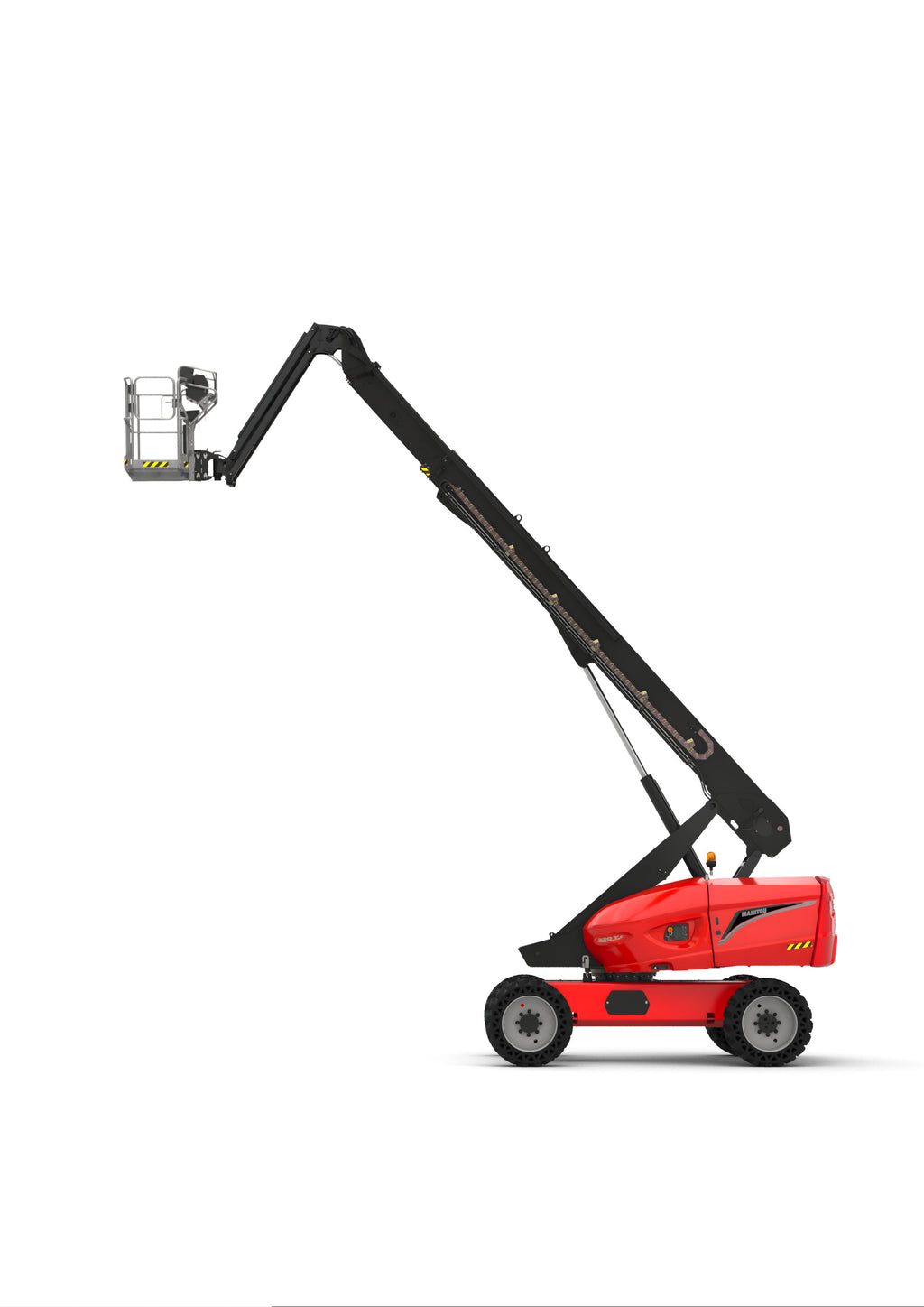

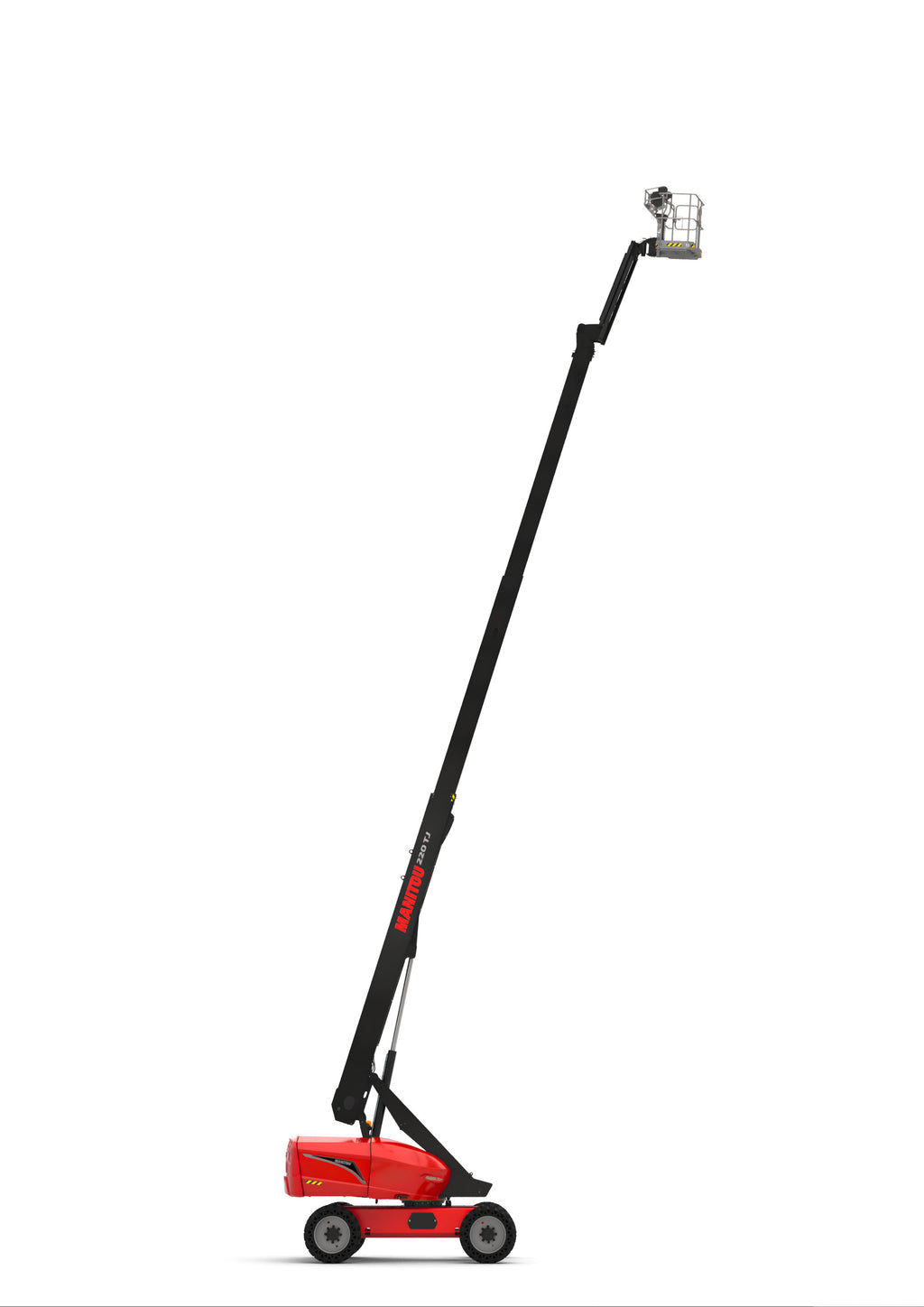

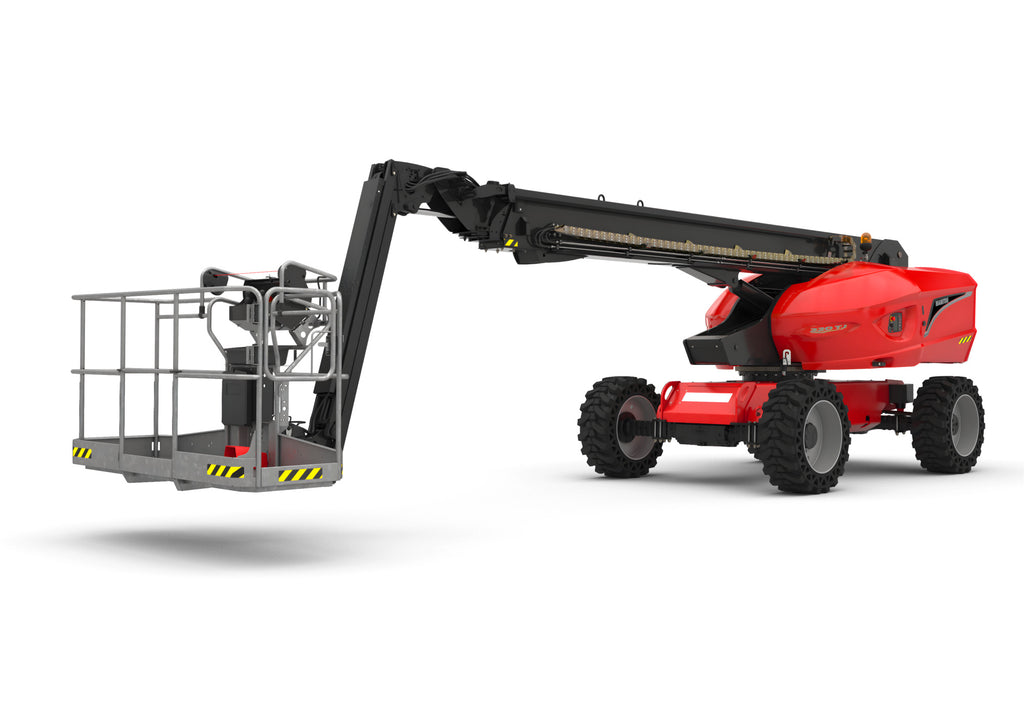

Manitou 220 TJ ST5 – Nacelle élévatrice mobile télescopique
La Manitou 220 TJ ST5 est une nacelle élévatrice mobile télescopique thermique conçue pour les travaux en hauteur jusqu'à 21,77 mètres. Elle offre un déport maximal de 17,63 mètres, une capacité de 230 kg et une conception tout-terrain adaptée aux applications de construction, de maintenance industrielle et d'événementiel.
Caractéristiques principales
| Caractéristique |
Valeur |
| Type |
Nacelle élévatrice mobile télescopique |
| Énergie |
Thermique / Diesel |

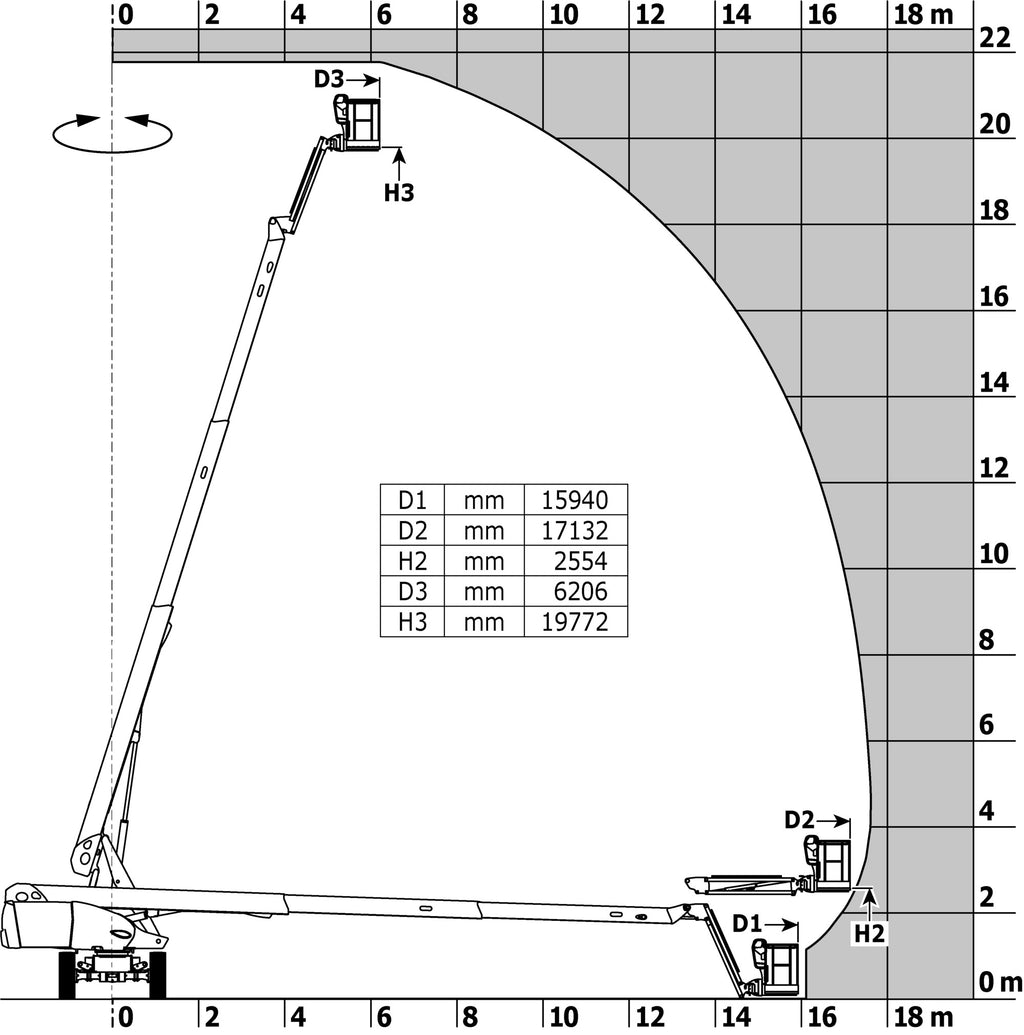

| Hauteur de travail |
21,77 m |
| Hauteur de plateforme |
19,77 m |
| Déport maximal |
17,63 m |
| Capacité de la nacelle |
230 kg |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Rotation tourelle |
360° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+69° / -66° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
12 000 kg |
| Longueur hors-tout |
9,81 m |
| Largeur hors-tout |
2,48 m |
| Hauteur hors-tout |
2,66 m |
| Longueur hors-tout repliée |
7,29 m |
| Hauteur hors-tout repliée |
2,72 m |
| Longueur du panier |
2,10 m |
| Largeur du panier |
0,76 m |
| Hauteur plancher / accès |
0,39 m |
| Longueur du bras pendulaire |
2 m |
| Déport du contrepoids à 90° |
1,35 m |
| Rayon de braquage extérieur |
6,19 m |
| Garde au sol au centre de l'empattement |
0,44 m |
| Empattement |
2,80 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
4,40 km/h |
| Vitesse de translation – travail |
1 km/h |
| Pente franchissable |
40 % |
| Dévers autorisé |
4° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus pleins |
| Dimensions pneus standards |
40 × 14 in / 1 025 × 365 mm |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 0 |
| Freinage avant / arrière |
0 / 2 |
| Transmission |
4 roues motrices |
| Direction |
2 roues directrices avant |
La 220 TJ ST5 possède donc une transmission sur les quatre roues, tandis que la direction est assurée par les deux roues avant.
Moteur
| Caractéristique |
Valeur |
| Énergie |
Diesel |
| Marque moteur |
Yanmar |
| Modèle |
3TNV88C |
| Norme moteur |
Stage V |
| Puissance |
37 ch / 27,50 kW |
Système hydraulique et caractéristiques techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
340 bar |
| Capacité réservoir hydraulique |
94 l |
| Capacité réservoir carburant |
76 l |
| Poinçonnage au sol |
18,20 daN/cm² |
| Niveau de pression acoustique au panier |
82 dB |
| Consommation quotidienne |
5,48 l |
Équipements et fonctionnalités
| Équipement / fonctionnalité |
Caractéristique |
| Technologie |
Nacelle télescopique |
| Conception |
Tout-terrain |
| Panier |
Galvanisé |
| Rotation tourelle |
360° |
| Rotation panier |
90° droite / 90° gauche |
| Transmission |
4 roues motrices |
| Direction |
2 roues directrices avant |
| Capacité panier |
230 kg |
| Nombre de personnes |
2 intérieur / 2 extérieur |
| SPS |
Système de protection secondaire |
| Machine connectée |
Disponible |
Manitou présente la 220 TJ comme une machine destinée notamment à la construction, à la maintenance industrielle et à l'événementiel, avec un panier galvanisé et une conception tout-terrain.
Système de protection secondaire – SPS

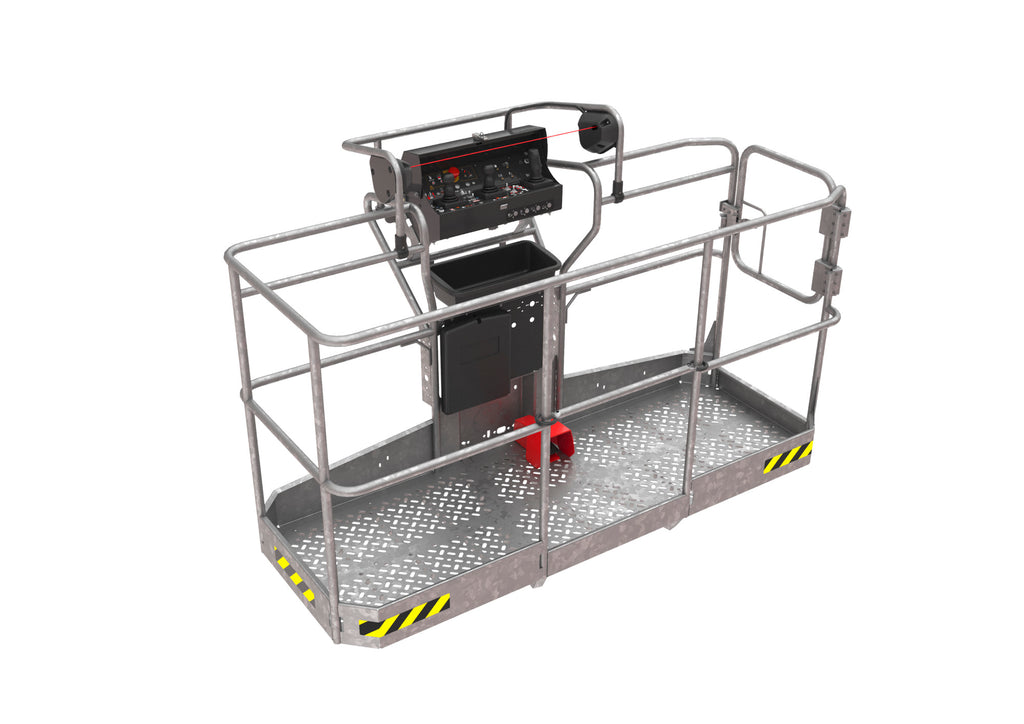

Le SPS (Secondary Protection System) est constitué d'un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble arrête immédiatement la machine afin d'améliorer sa protection.
Applications
| Application |
Adaptation |
| Travaux en hauteur |
✓ |
| Travail jusqu'à 21,77 m |
✓ |
| Construction |
✓ |
| Maintenance industrielle |
✓ |
| Événementiel |
✓ |
| Chantier extérieur |
✓ |
| Terrain tout-terrain |
✓ |
| Accès à des zones de travail éloignées |
✓ |
Chiffres clés
|
|
| Hauteur de travail |
21,77 m |
| Hauteur de plateforme |
19,77 m |
| Déport maximal |
17,63 m |
| Capacité |
230 kg |
| Poids |
12 000 kg |
| Puissance moteur |
37 ch / 27,50 kW |
| Réservoir carburant |
76 l |
| Rotation tourelle |
360° |
| Pente franchissable |
40 % |
| 4 roues motrices |
✓ |
| 2 roues directrices avant |
✓ |
| Moteur Stage V |
✓ |
Conformité
| Norme / directive |
Référence |
| Machines |
2006/42/CE – EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 220 TJ ST5
Quelle est la hauteur de travail de la Manitou 220 TJ ST5 ?
La hauteur de travail maximale est de 21,77 mètres.
Quel est le déport maximal de la 220 TJ ST5 ?
Le déport maximal atteint 17,63 mètres.
Quelle est la capacité de la nacelle ?
La capacité maximale est de 230 kg, pour 2 personnes en intérieur comme en extérieur.
Quel moteur équipe la Manitou 220 TJ ST5 ?
Elle est équipée d'un moteur Yanmar 3TNV88C, développant 37 ch / 27,50 kW et répondant à la norme Stage V.
La Manitou 220 TJ ST5 est-elle tout-terrain ?
Oui. Manitou indique une conception tout-terrain et une utilisation notamment pour la construction, la maintenance industrielle et l'événementiel.
La machine possède-t-elle quatre roues motrices ?
Oui. Les quatre roues sont motrices. En revanche, la direction est assurée par les deux roues avant.
Quelle est la pente franchissable ?
La pente franchissable indiquée par Manitou est de 40 %.
Quel est le poids de la machine ?
Le poids indiqué par Manitou est de 12 000 kg.
Quelle est la hauteur de la machine repliée ?
La hauteur hors-tout repliée est de 2,72 mètres.
