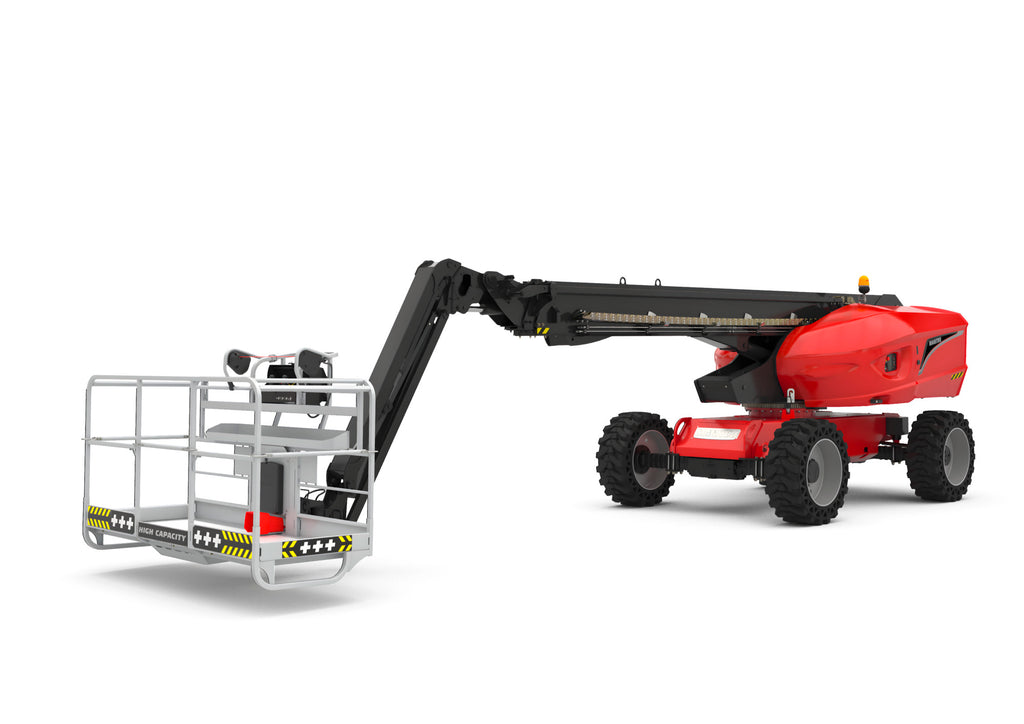

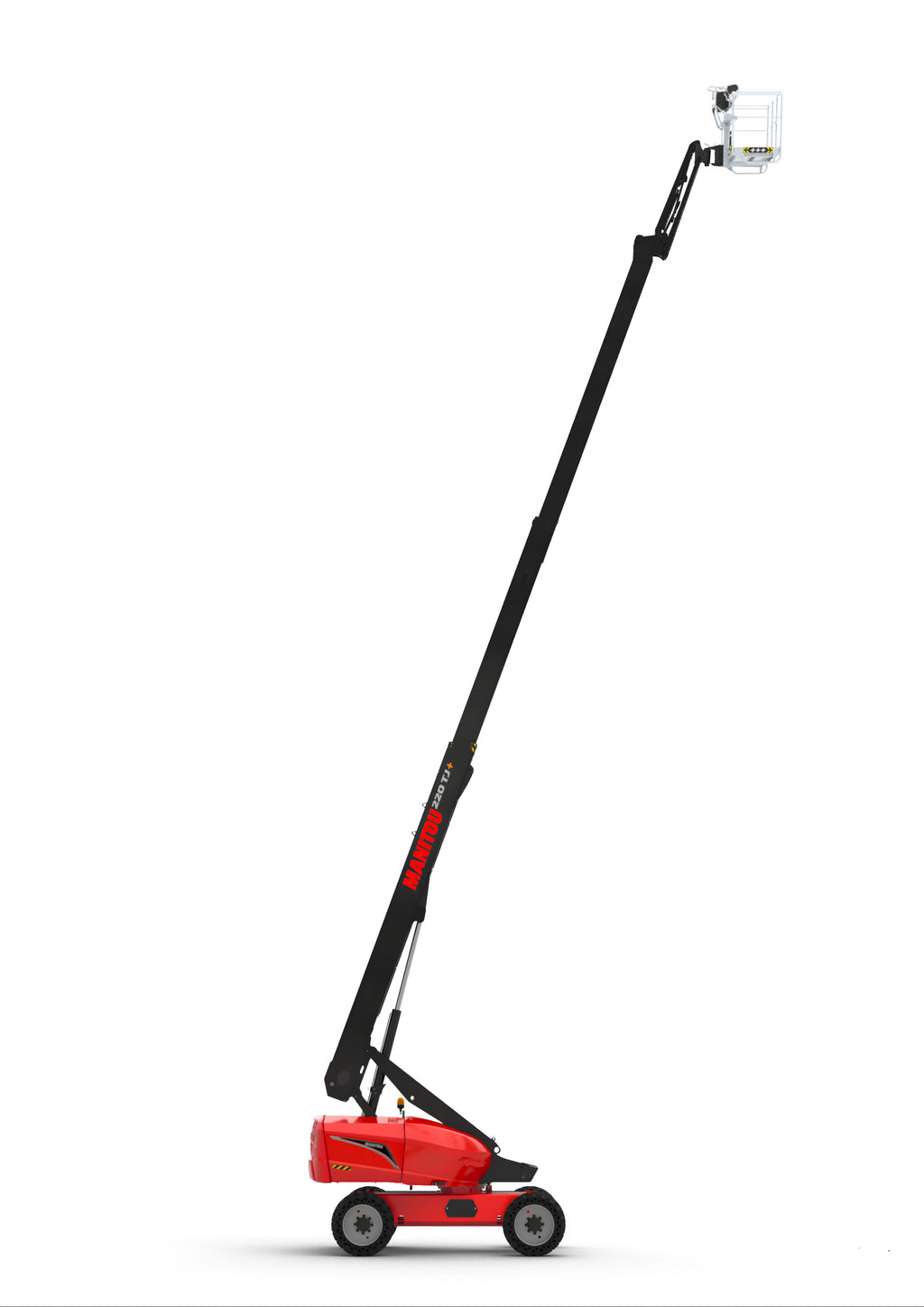

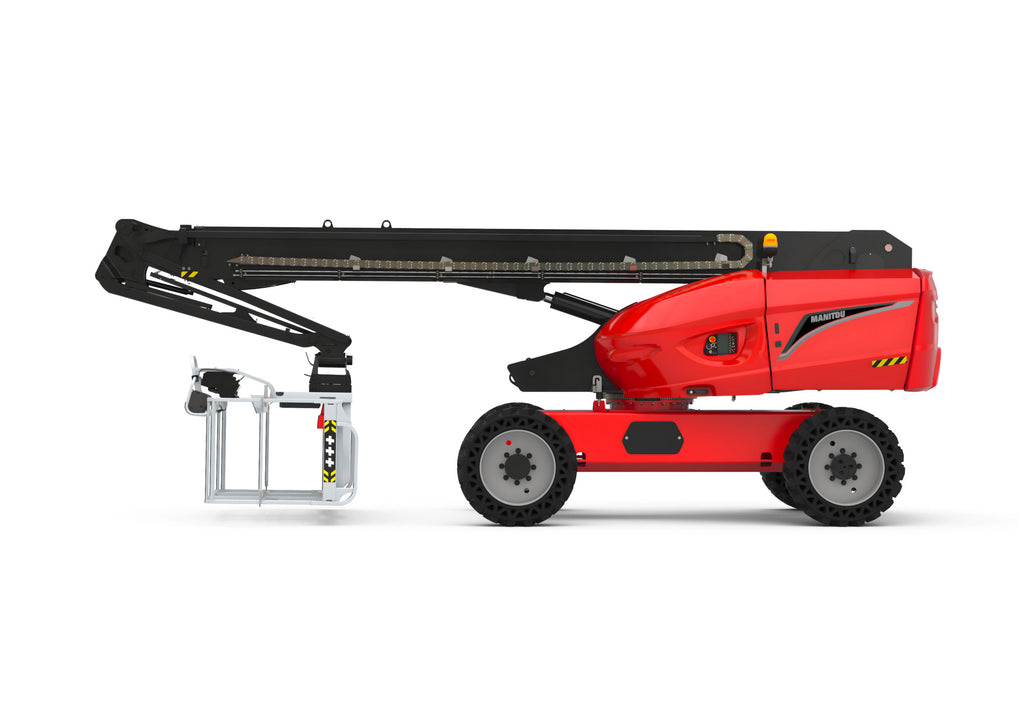

Manitou 220 TJ+ – Nacelle élévatrice mobile télescopique
La Manitou 220 TJ+ est une nacelle élévatrice mobile télescopique thermique conçue pour les travaux en hauteur jusqu'à 21,74 mètres. Elle offre un déport maximal de 17,79 mètres et une capacité de 408 kg. Sa transmission intégrale et ses quatre roues directrices lui permettent d'évoluer sur des terrains variés.
Caractéristiques principales
| Caractéristique |
Valeur |
| Type |
Nacelle élévatrice mobile télescopique |
| Énergie |
Thermique / Diesel |
| Hauteur de travail |
21,74 m |
| Hauteur de plateforme |
19,74 m |

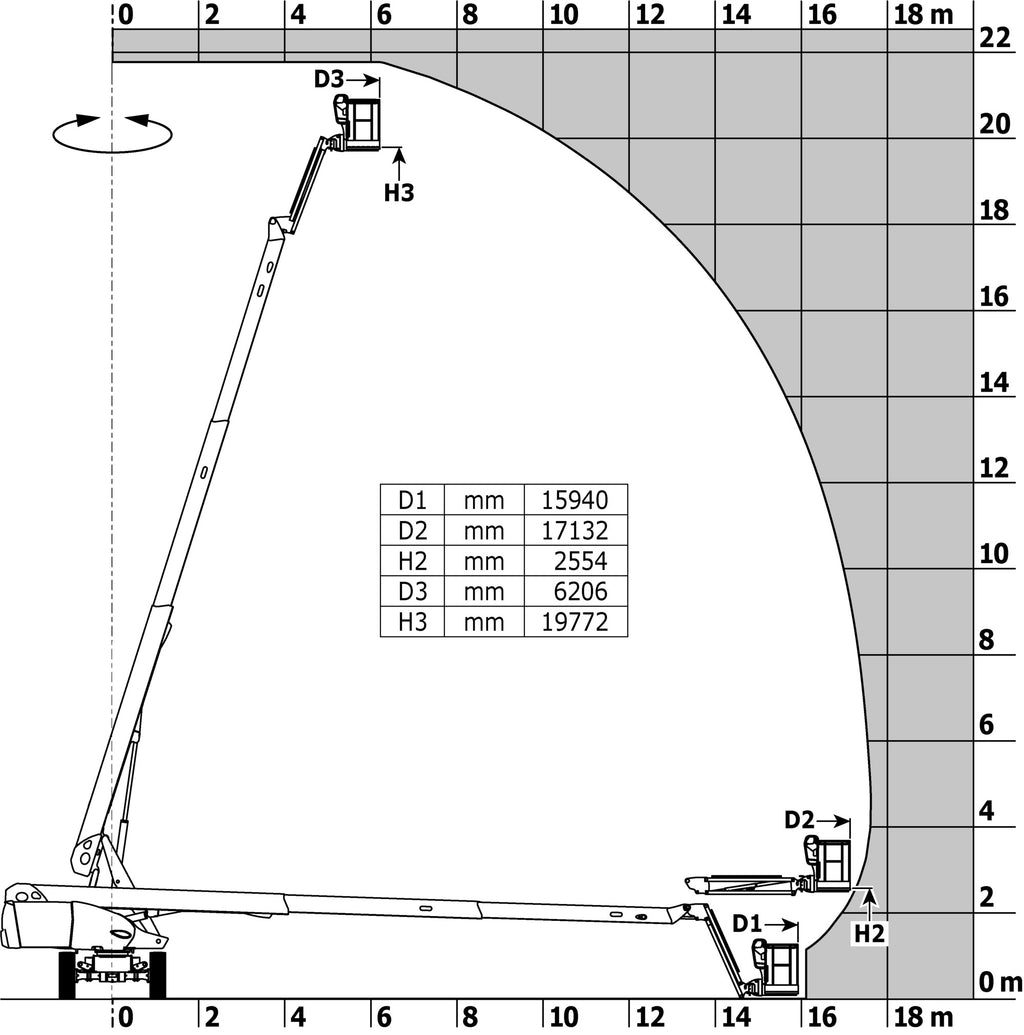

| Déport maximal |
17,79 m |
| Capacité de la nacelle |
408 kg |
| Nombre de personnes intérieur / extérieur |
3 / 3 |
| Rotation tourelle |
360° |
| Rotation bras pendulaire haut / bas |
+70° / -63° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
13 880 kg |
| Longueur hors-tout |
10,06 m |
| Largeur hors-tout |
2,48 m |
| Hauteur hors-tout |
2,66 m |
| Longueur hors-tout repliée |
7,35 m |
| Hauteur hors-tout repliée |
3,03 m |
| Longueur du panier |
2,30 m |
| Largeur du panier |
0,90 m |
| Hauteur plancher / accès |
0,39 m |
| Longueur du bras pendulaire |
2 m |
| Déport du contrepoids à 90° |
1,34 m |
| Rayon de braquage extérieur |
4,40 m |
| Garde au sol au centre de l'empattement |
0,44 m |
| Empattement |
2,80 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
4,90 km/h |
| Vitesse de translation – travail |
1 km/h |
| Pente franchissable |
40 % |
| Dévers autorisé |
4° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus pleins |
| Dimensions pneus standards |
40 × 14 in / 1 025 × 365 mm |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Roues freinées avant / arrière |
2 / 2 |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
La 220 TJ+ dispose donc d'une transmission intégrale et d'une direction sur les quatre roues.
Moteur
| Caractéristique |
Valeur |
| Énergie |
Diesel |
| Marque moteur |
Yanmar |
| Modèle |
3TNV88C |
| Norme moteur |
Stage V |
| Puissance |
37 ch / 27,50 kW |
Système hydraulique et caractéristiques techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
400 bar |
| Capacité réservoir hydraulique |
94 l |
| Capacité réservoir carburant |
76 l |
| Pression au sol |
18,20 daN/cm² |
| Niveau sonore au poste de travail du panier |
82 dB |
| Consommation quotidienne |
6,27 l |
Équipements et fonctionnalités
| Équipement / fonctionnalité |
Caractéristique |
| Technologie |
Nacelle télescopique |
| Conception |
Tout-terrain |
| Panier |
2,30 × 0,90 m |
| Rotation tourelle |
360° |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Capacité panier |
408 kg |
| Nombre de personnes |
3 intérieur / 3 extérieur |
| Bras pendulaire |
2 m |
| Pneumatiques |
Pneus pleins |
| SPS |
Système de protection secondaire |
| Machine connectée |
Disponible |
Manitou positionne la 220 TJ+ pour les opérations exigeantes, notamment dans la construction, la maintenance et l'événementiel, avec une conception robuste et tout-terrain.
Système de protection secondaire – SPS
Le SPS (Secondary Protection System) constitue un dispositif de protection destiné à contribuer à la sécurité de l'opérateur lors de l'utilisation de la nacelle.
Applications
| Application |
Adaptation |
| Travaux en hauteur |
✓ |
| Travail jusqu'à 21,74 m |
✓ |
| Construction |
✓ |
| Maintenance |
✓ |
| Événementiel |
✓ |
| Chantier extérieur |
✓ |
| Terrain tout-terrain |
✓ |
| Accès à des zones de travail éloignées |
✓ |
| Transport de plusieurs opérateurs dans le panier |
✓ |
Chiffres clés
|
|
| Hauteur de travail |
21,74 m |
| Hauteur de plateforme |
19,74 m |
| Déport maximal |
17,79 m |
| Capacité |
408 kg |
| Poids |
13 880 kg |
| Puissance moteur |
37 ch / 27,50 kW |
| Réservoir carburant |
76 l |
| Rotation tourelle |
360° |
| Pente franchissable |
40 % |
| 4 roues motrices |
✓ |
| 4 roues directrices |
✓ |
| Moteur Stage V |
✓ |
Conformité
| Norme / directive |
Référence |
| Machines |
2006/42/CE – EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 220 TJ+
Quelle est la hauteur de travail de la Manitou 220 TJ+ ?
La hauteur de travail maximale est de 21,74 mètres.
Quel est le déport maximal de la 220 TJ+ ?
Le déport maximal atteint 17,79 mètres.
Quelle est la capacité de la nacelle ?
La capacité maximale est de 408 kg, pour 3 personnes en intérieur comme en extérieur.
Quel moteur équipe la Manitou 220 TJ+ ?
Elle est équipée d'un moteur Yanmar 3TNV88C, développant 37 ch / 27,50 kW et répondant à la norme Stage V.
La Manitou 220 TJ+ est-elle tout-terrain ?
Oui. Manitou la présente comme une machine robuste et tout-terrain destinée notamment aux secteurs de la construction, de la maintenance et de l'événementiel.
La machine possède-t-elle quatre roues motrices ?
Oui. La 220 TJ+ dispose de 4 roues motrices et 4 roues directrices.
Quelle est la pente franchissable ?
La pente franchissable indiquée par Manitou est de 40 %.
Quel est le poids de la machine ?
Le poids indiqué par Manitou est de 13 880 kg.
Quelle est la hauteur de la machine repliée ?
La hauteur hors-tout repliée est de 3,03 mètres.
