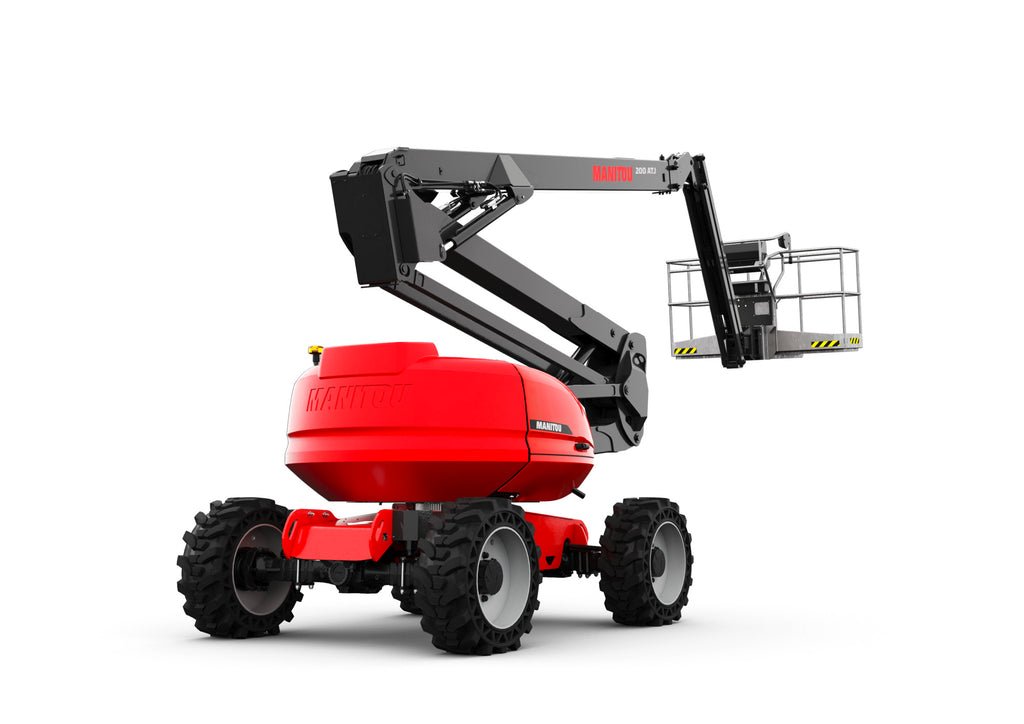

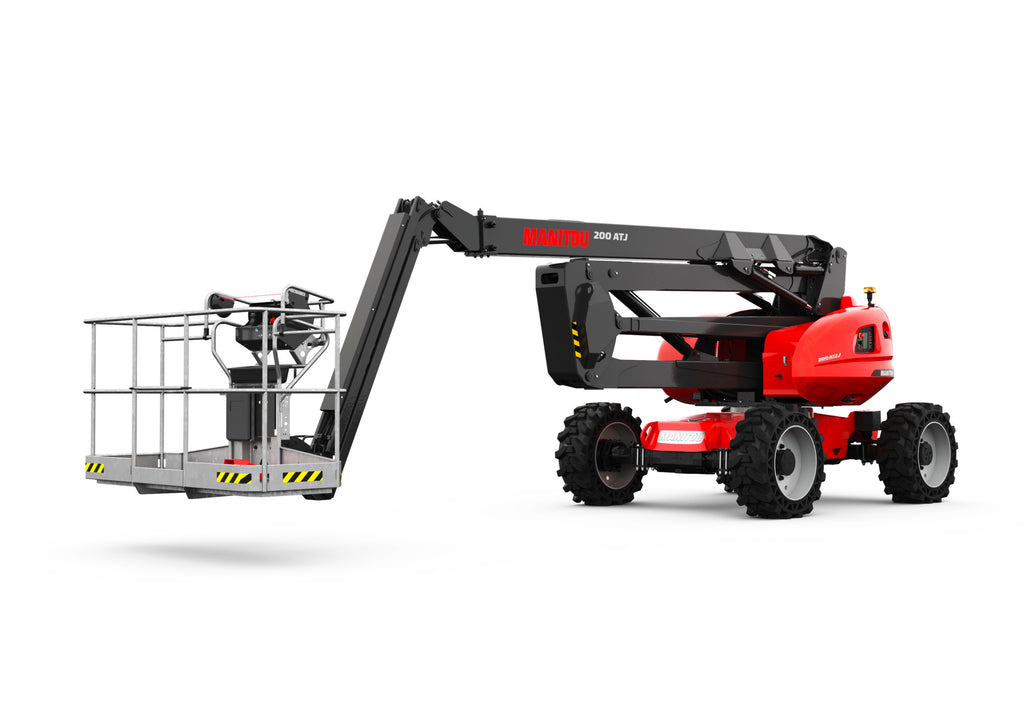

Manitou 200 ATJ ST5 – Nacelle élévatrice mobile articulée
La Manitou 200 ATJ ST5 est une nacelle élévatrice mobile articulée thermique conçue pour les travaux en hauteur jusqu'à 20,37 mètres. Sa conception tout-terrain, son châssis résistant et son bras télescopique permettent d'accéder à des zones de travail éloignées et d'évoluer sur différents types de sols.
Caractéristiques principales
| Caractéristique |
Valeur |
| Type |
Nacelle élévatrice mobile articulée |
| Énergie |
Thermique |

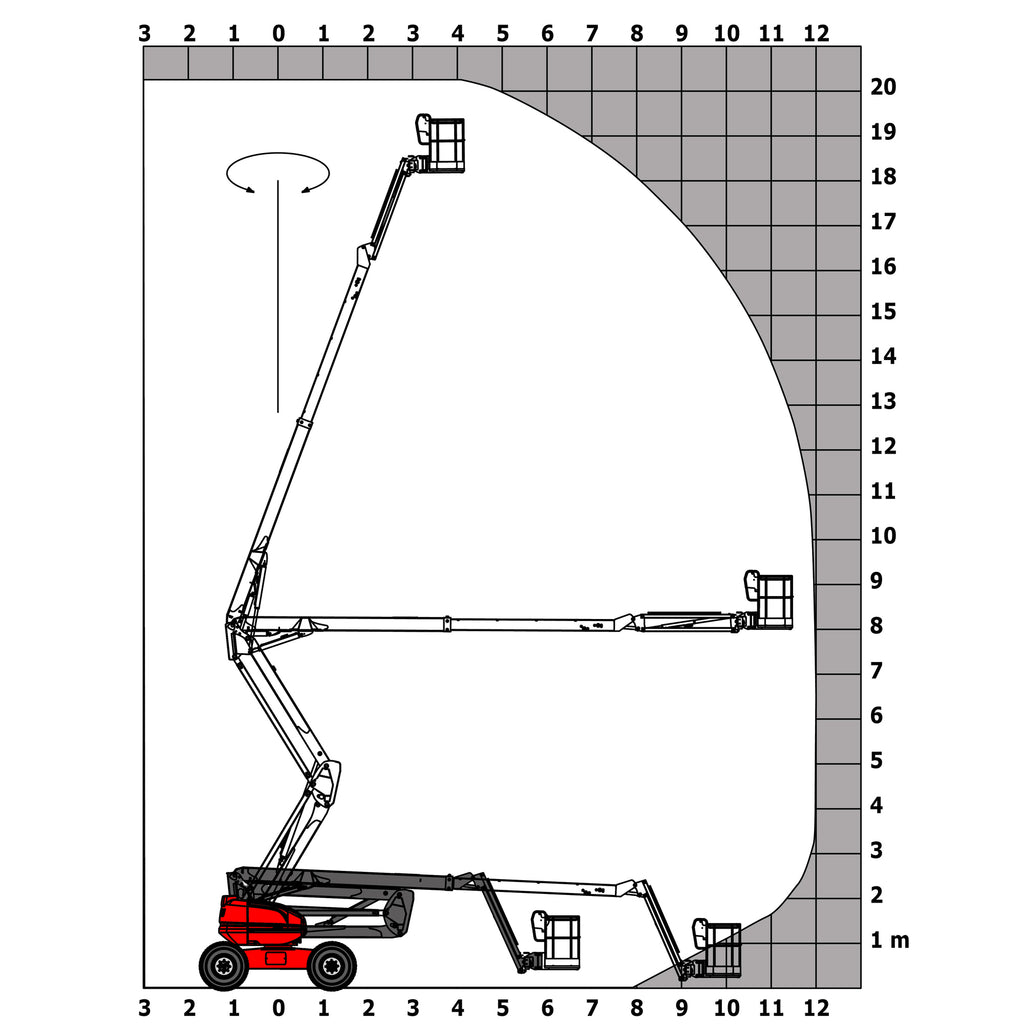

| Hauteur de travail |
20,37 m |
| Hauteur de plateforme |
18,37 m |

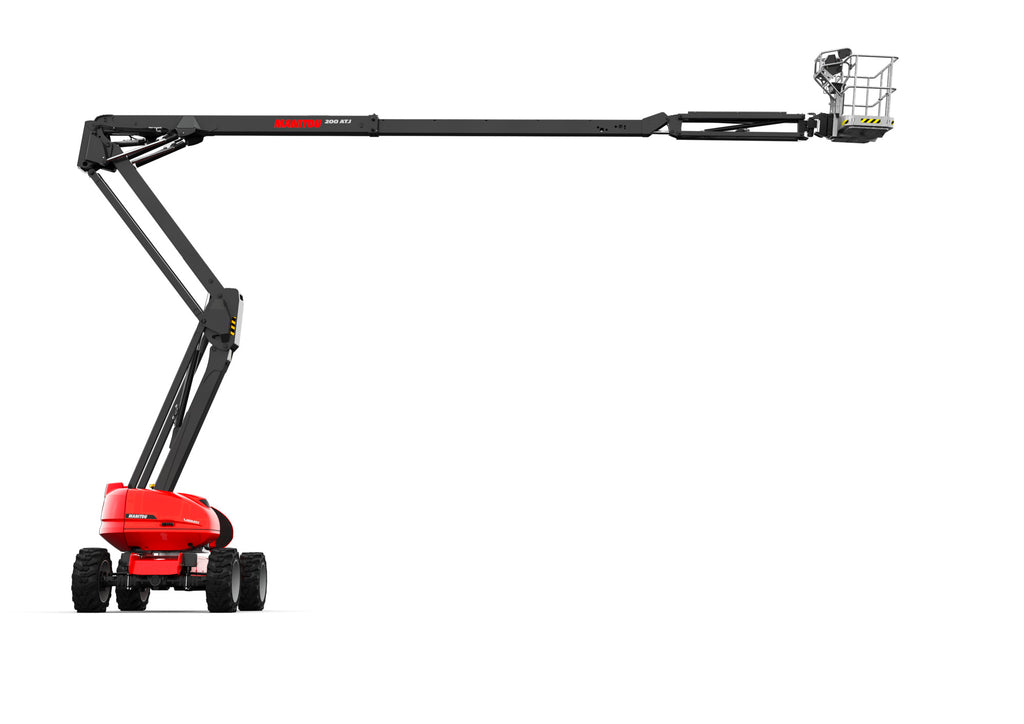

| Déport maximal |
11,99 m |
| Surplomb |
7,97 m |
| Capacité de la nacelle |
230 kg |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Rotation tourelle |
355° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+69° / -66° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle* |
10 050 kg |
| Longueur hors-tout |
8,42 m |
| Largeur hors-tout |
2,40 m |
| Hauteur hors-tout |
2,71 m |
| Longueur hors-tout repliée |
6,08 m |
| Hauteur hors-tout repliée |
3,12 m |
| Longueur du panier |
2,10 m |
| Largeur du panier |
0,76 m |
| Hauteur plancher / accès |
0,50 m |
| Déport du contrepoids à 90° |
0,12 m |
| Rayon de braquage extérieur |
3,90 m |
| Garde au sol au centre de l'empattement |
0,44 m |
| Empattement |
2,40 m |
* Le poids peut varier selon les options et les normes du pays de livraison.
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
4,70 km/h |
| Vitesse de translation – travail |
0,80 km/h |
| Pente franchissable |
40 % |
| Dévers autorisé |
5° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus pleins durcis |
| Dimensions pneus standards |
1 025 × 365 mm |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
La fiche technique indique 2 roues motrices à l'avant et 2 à l'arrière, ainsi que 2 roues directrices à l'avant et 2 à l'arrière.
Moteur
| Caractéristique |
Valeur |
| Énergie |
Diesel |
| Marque moteur |
Yanmar |
| Modèle |
3TNV88C-KMU |
| Norme moteur |
Stage V |
| Puissance |
34 ch / 25,50 kW |
Système hydraulique et caractéristiques techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
340 bar |
| Capacité réservoir hydraulique |
80 l |
| Capacité réservoir carburant |
78,50 l |
| Pression au sol |
20,65 daN/cm² |
Équipements et fonctionnalités
| Équipement / fonctionnalité |
Caractéristique |
| Conception |
Tout-terrain |
| Châssis |
Résistant |
| Bras |
Articulé avec long télescopique |
| Rotation tourelle |
355° |
| Rotation panier |
90° droite / 90° gauche |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Capacité panier |
230 kg |
| Nombre de personnes |
2 intérieur / 2 extérieur |
| SPS |
Système de protection secondaire |
| Machine connectée |
Disponible |
Manitou indique que la 200 ATJ permet d'accéder à des zones de travail éloignées et d'évoluer sur tous types de sols grâce à sa conception tout-terrain.
Système de protection secondaire – SPS

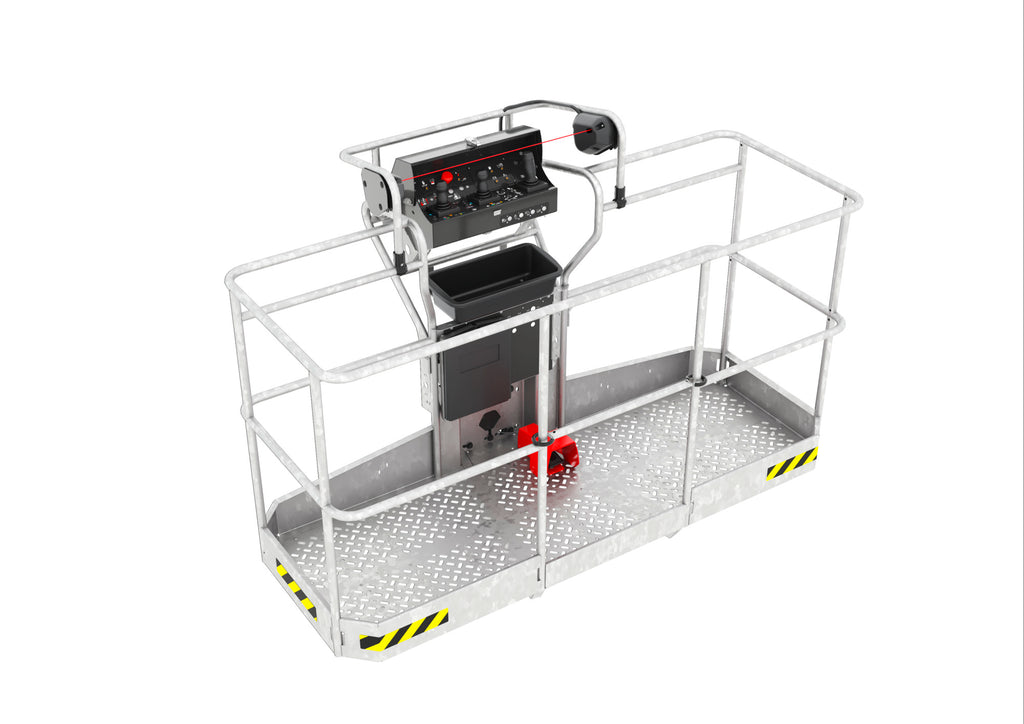

Le SPS (Secondary Protection System) est un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, son activation provoque l'arrêt immédiat de la machine afin d'améliorer la protection de l'opérateur.
Applications
| Application |
Adaptation |
| Travaux en hauteur |
✓ |
| Travail jusqu'à 20,37 m |
✓ |
| Chantier extérieur |
✓ |
| Terrain tout-terrain |
✓ |
| Sols variés |
✓ |
| Zones de travail éloignées |
✓ |
| Travaux de manutention |
✓ |
| Travail sans déplacement permanent de la machine |
✓ |
Chiffres clés
|
|
| Hauteur de travail |
20,37 m |
| Hauteur de plateforme |
18,37 m |
| Déport maximal |
11,99 m |
| Surplomb |
7,97 m |
| Capacité |
230 kg |
| Poids |
10 050 kg |
| Puissance moteur |
34 ch / 25,50 kW |
| Réservoir carburant |
78,50 l |
| Rotation tourelle |
355° |
| Pente franchissable |
40 % |
| 4 roues motrices |
✓ |
| 4 roues directrices |
✓ |
| Moteur Stage V |
✓ |
Conformité
| Norme / directive |
Référence |
| Machines |
2006/42/CE – EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 200 ATJ ST5
Quelle est la hauteur de travail de la Manitou 200 ATJ ST5 ?
La hauteur de travail maximale est de 20,37 mètres.
Quelle est la portée maximale de la Manitou 200 ATJ ST5 ?
Le déport maximal atteint 11,99 mètres, avec un surplomb de 7,97 mètres.
Quelle est la capacité de la nacelle ?
La capacité maximale est de 230 kg, avec 2 personnes autorisées en intérieur comme en extérieur.
Quel moteur équipe la Manitou 200 ATJ ST5 ?
Elle est équipée d'un moteur Yanmar 3TNV88C-KMU, développant 34 ch / 25,50 kW et répondant à la norme Stage V.
La Manitou 200 ATJ ST5 est-elle tout-terrain ?
Oui. Manitou indique une conception tout-terrain permettant d'évoluer sur différents types de sols.
La machine possède-t-elle quatre roues motrices ?
Oui. La fiche technique indique 2 roues motrices à l'avant et 2 à l'arrière, ainsi que 2 roues directrices à l'avant et 2 à l'arrière.
Quelle est la pente franchissable ?
La pente franchissable indiquée par Manitou est de 40 %.
Quel est le poids de la machine ?
Le poids indiqué par Manitou est de 10 050 kg, avec une variation possible selon les options et les normes du pays de livraison.
Quelle est la hauteur de la machine repliée ?
La hauteur hors-tout repliée est de 3,12 mètres.
