Manitou 200 ATJ RC ST5 – Nacelle élévatrice mobile articulée

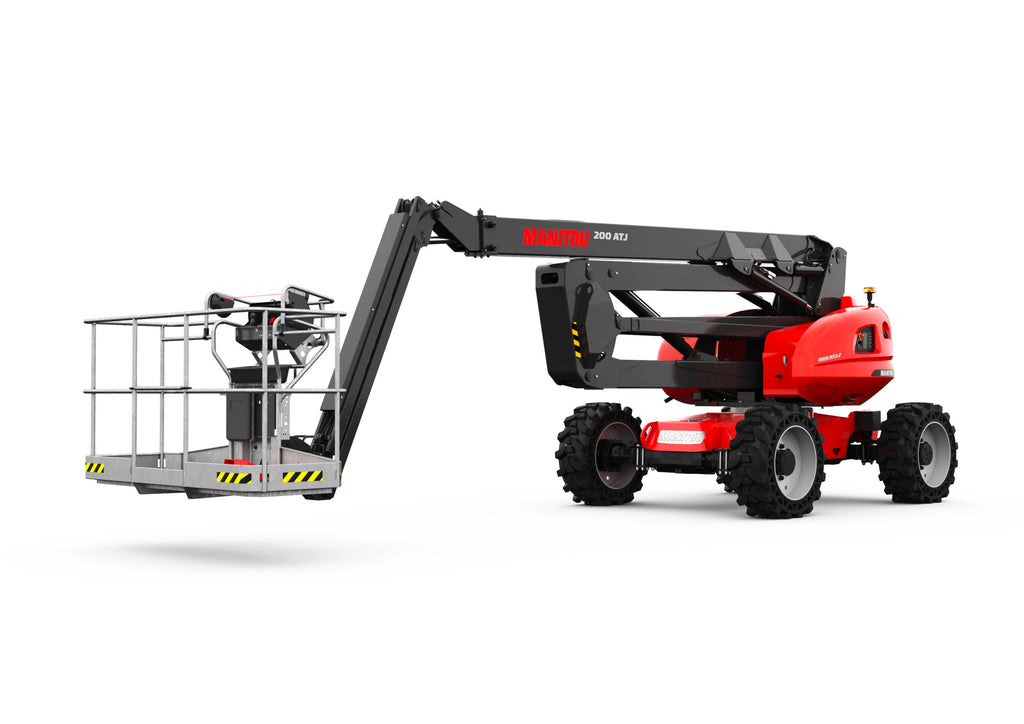

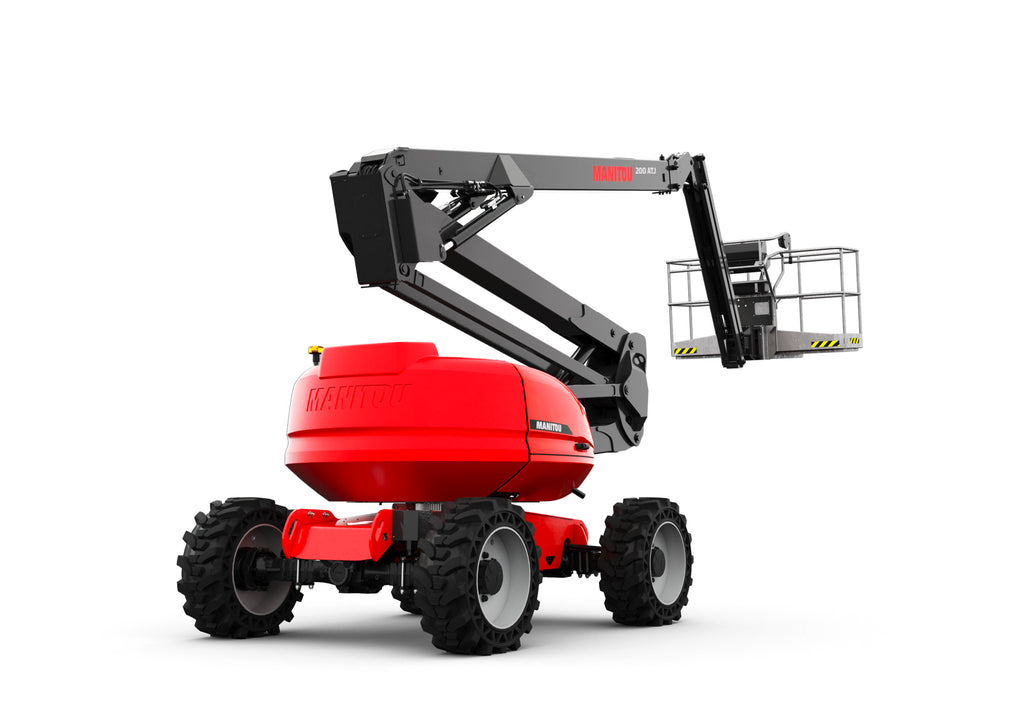

La Manitou 200 ATJ RC ST5 est une nacelle élévatrice mobile articulée thermique conçue pour les travaux en hauteur jusqu'à 20,37 mètres. Sa conception tout-terrain, son châssis et son bras télescopique permettent d'évoluer sur différents types de sols tout en conservant une capacité de travail sans déplacement permanent de la machine.
Caractéristiques principales
| Caractéristique |
Valeur |
| Type |
Nacelle élévatrice mobile articulée |
| Énergie |
Thermique |

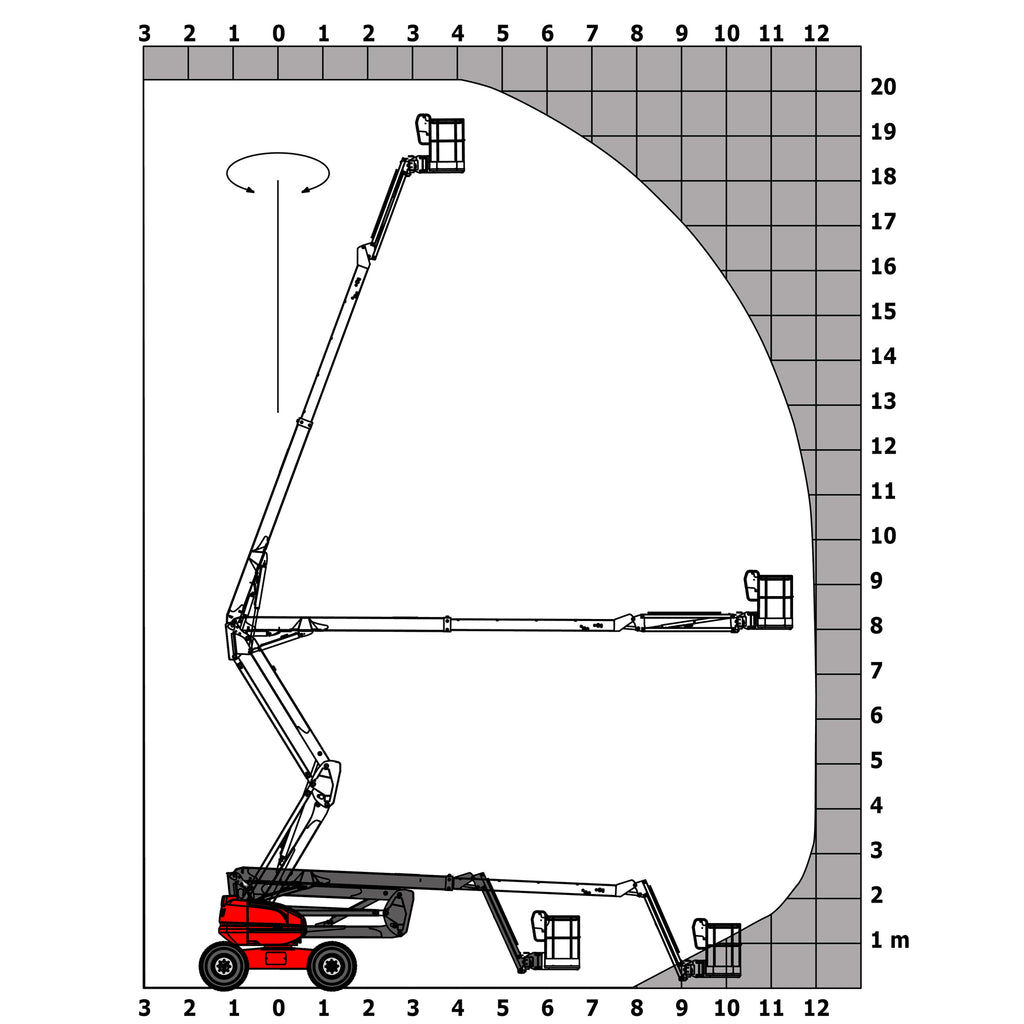

| Hauteur de travail |
20,37 m |
| Hauteur de plateforme |
18,37 m |

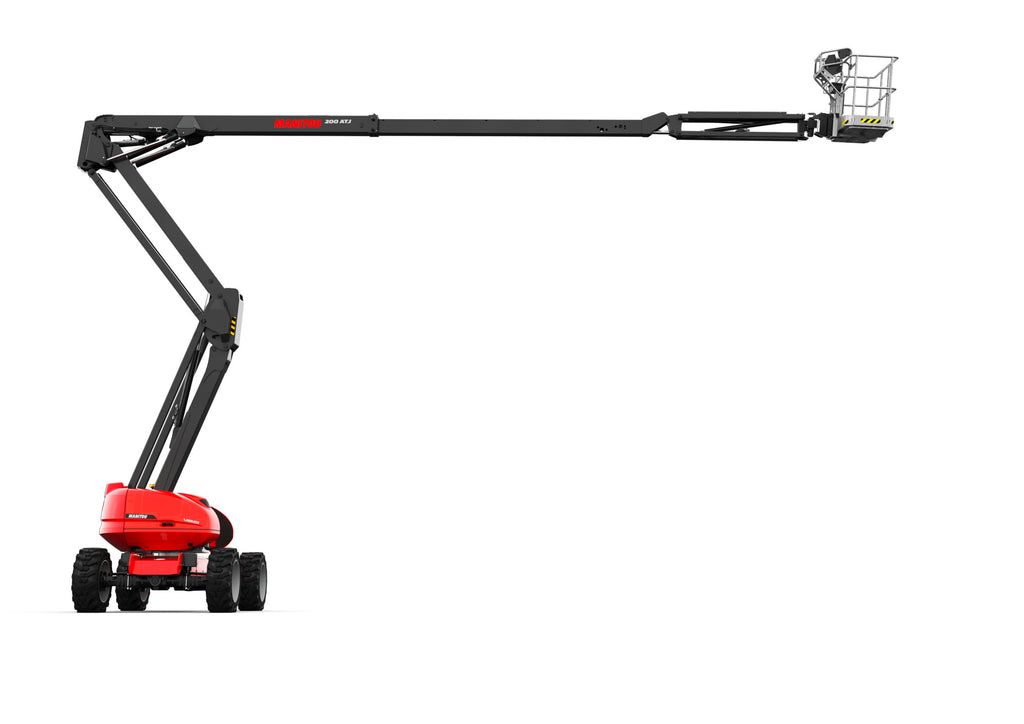

| Déport maximal |
11,99 m |
| Surplomb |
7,97 m |
| Capacité de la nacelle |
230 kg |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Rotation tourelle |
360° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+69° / -66° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
10 050 kg |
| Longueur hors-tout |
8,42 m |
| Largeur hors-tout |
2,47 m |
| Hauteur hors-tout |
2,71 m |
| Longueur hors-tout repliée |
6,08 m |
| Hauteur hors-tout repliée |
3,12 m |
| Longueur du panier |
2,10 m |
| Largeur du panier |
0,80 m |
| Hauteur plancher / accès |
500 mm |
| Déport du contrepoids, tourelle à 90° |
0,12 m |
| Rayon de braquage extérieur |
3,90 m |
| Garde au sol au centre de l'empattement |
0,44 m |
| Empattement |
2,40 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
4,70 km/h |
| Vitesse de translation – travail |
0,80 km/h |
| Pente franchissable |
40 % |
| Dévers autorisé |
5° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus pleins durcis |
| Dimensions pneus standards |
1 025 × 365 mm |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
La fiche technique Manitou indique bien 2 roues motrices à l'avant et 2 à l'arrière, ainsi que 2 roues directrices à l'avant et 2 à l'arrière.
Moteur
| Caractéristique |
Valeur |
| Marque moteur |
Yanmar |
| Modèle |
3TNV88C-KMU |
| Norme moteur |
Stage V |
| Puissance |
34 ch / 25,50 kW |
| Motorisation |
Diesel |
Système hydraulique et caractéristiques techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
335 bar |
| Capacité réservoir hydraulique |
80 l |
| Capacité réservoir carburant |
78 l |
| Poinçonnage au sol |
20,65 daN/cm² |
Équipements et fonctionnalités
| Équipement / fonctionnalité |
Caractéristique |
| Conception |
Tout-terrain |
| Châssis |
Résistant |
| Bras |
Articulé avec long télescopique |
| Rotation tourelle |
360° |
| Rotation panier |
90° droite / 90° gauche |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Capacité panier |
230 kg |
| Nombre de personnes |
2 intérieur / 2 extérieur |
| SPS |
Système de protection secondaire |
| Machine connectée |
Disponible selon configuration / solution Manitou |
Manitou présente la 200 ATJ RC ST5 comme une machine tout-terrain permettant de travailler sur différents types de sols et d'accéder à des zones de travail éloignées.
Système de protection secondaire – SPS

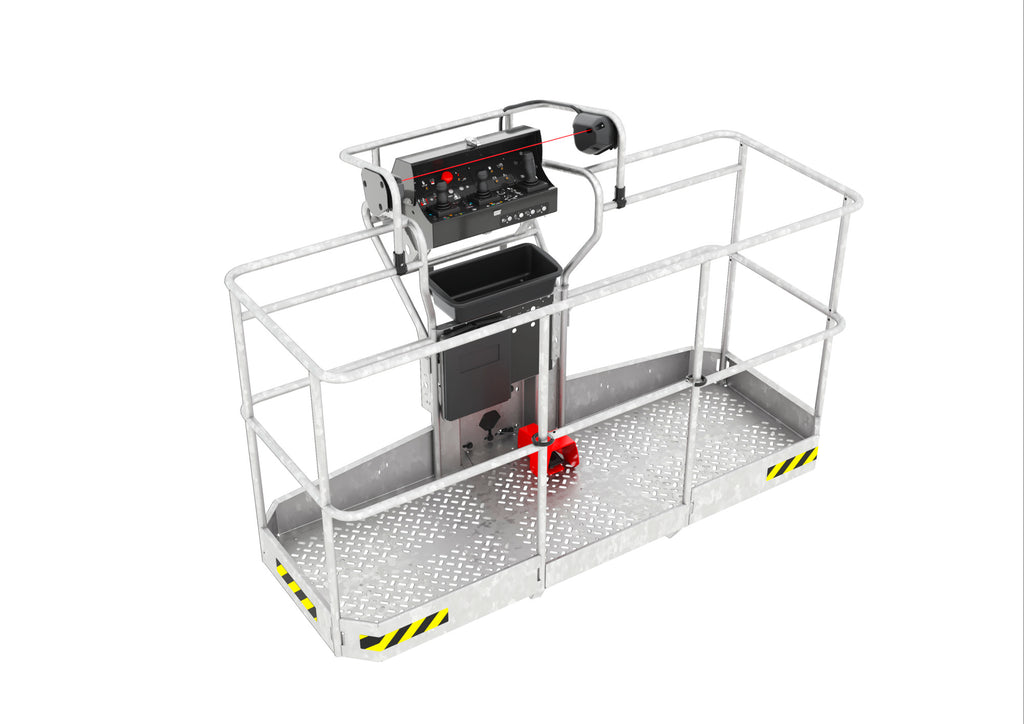

Le SPS (Secondary Protection System) utilise un câble sensible situé devant le panneau de commande. Manitou indique que le contact avec ce câble entraîne l'arrêt de la machine afin d'améliorer la protection de l'opérateur.
Applications
| Application |
Adaptation |
| Travaux en hauteur |
✓ |
| Travail jusqu'à 20,37 m |
✓ |
| Chantier extérieur |
✓ |
| Terrain tout-terrain |
✓ |
| Sols variés |
✓ |
| Zones de travail éloignées |
✓ |
| Travaux de manutention |
✓ |
| Travail sans déplacement permanent de la machine |
✓ |
Chiffres clés
|
|
| Hauteur de travail |
20,37 m |
| Hauteur de plateforme |
18,37 m |
| Déport maximal |
11,99 m |
| Surplomb |
7,97 m |
| Capacité |
230 kg |
| Poids |
10 050 kg |
| Puissance moteur |
34 ch / 25,50 kW |
| Réservoir carburant |
78 l |
| Rotation tourelle |
360° |
| Pente franchissable |
40 % |
| 4 roues motrices |
✓ |
| 4 roues directrices |
✓ |
| Moteur Stage V |
✓ |
Conformité
| Norme / directive |
Référence |
| Machines |
2006/42/CE – EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 200 ATJ RC ST5
Quelle est la hauteur de travail de la Manitou 200 ATJ RC ST5 ?
La hauteur de travail maximale est de 20,37 mètres.
Quelle est la portée maximale de la Manitou 200 ATJ RC ST5 ?
Le déport maximal atteint 11,99 mètres, avec un surplomb de 7,97 mètres.
Quelle est la capacité de la nacelle ?
La capacité maximale de la nacelle est de 230 kg, avec 2 personnes autorisées en intérieur comme en extérieur.
Quel moteur équipe la Manitou 200 ATJ RC ST5 ?
Elle est équipée d'un moteur Yanmar 3TNV88C-KMU, développant 34 ch / 25,50 kW et répondant à la norme Stage V.
La Manitou 200 ATJ RC ST5 est-elle une machine tout-terrain ?
Oui. Manitou indique une conception tout-terrain permettant d'évoluer sur différents types de sols.
La machine possède-t-elle quatre roues motrices ?
Oui. La fiche technique indique 2 roues motrices à l'avant et 2 à l'arrière, ainsi que 2 roues directrices à l'avant et 2 à l'arrière.
Quelle est la pente franchissable ?
La pente franchissable indiquée par Manitou est de 40 %.
Quel est le poids de la machine ?
Le poids indiqué est de 10 050 kg.
Quelle est la hauteur de la machine repliée ?
La hauteur hors-tout repliée est de 3,12 mètres.
