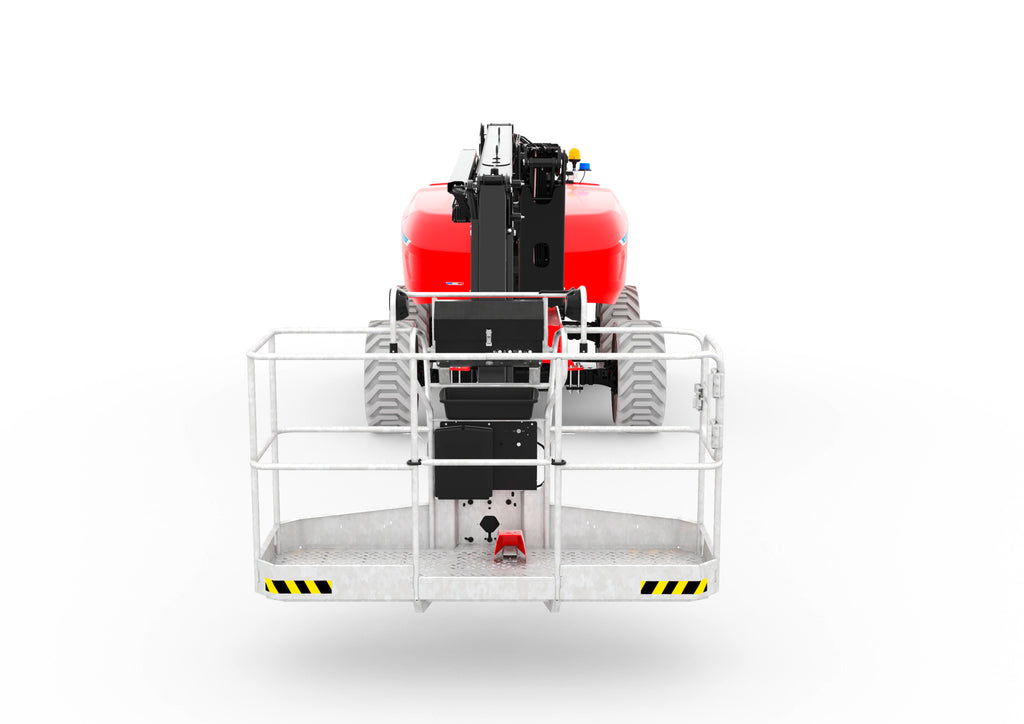

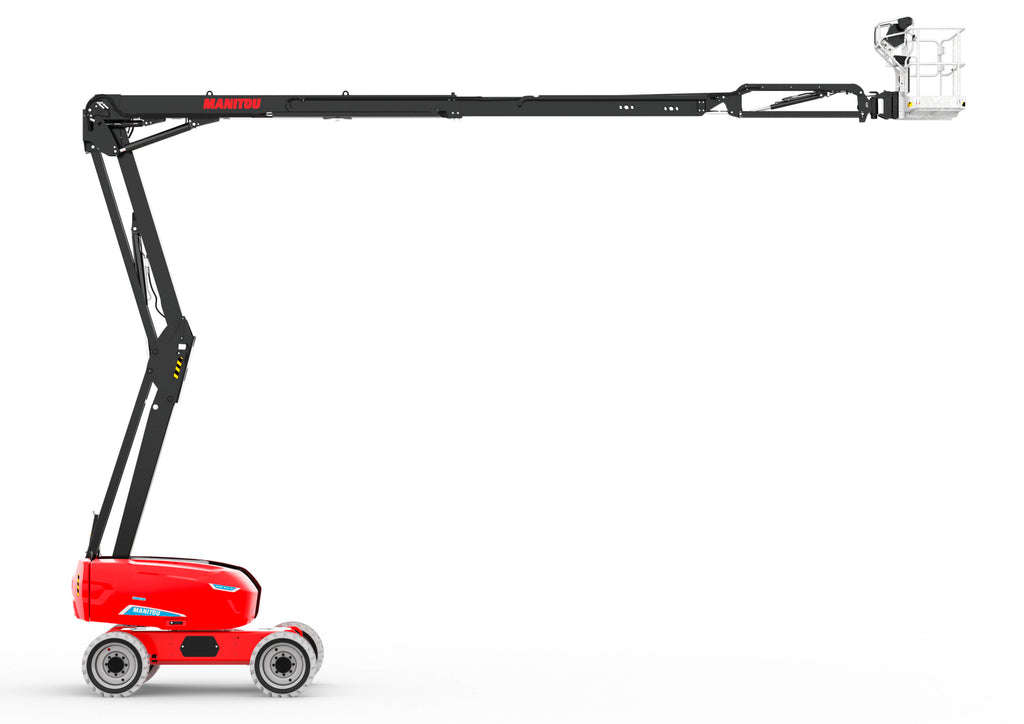

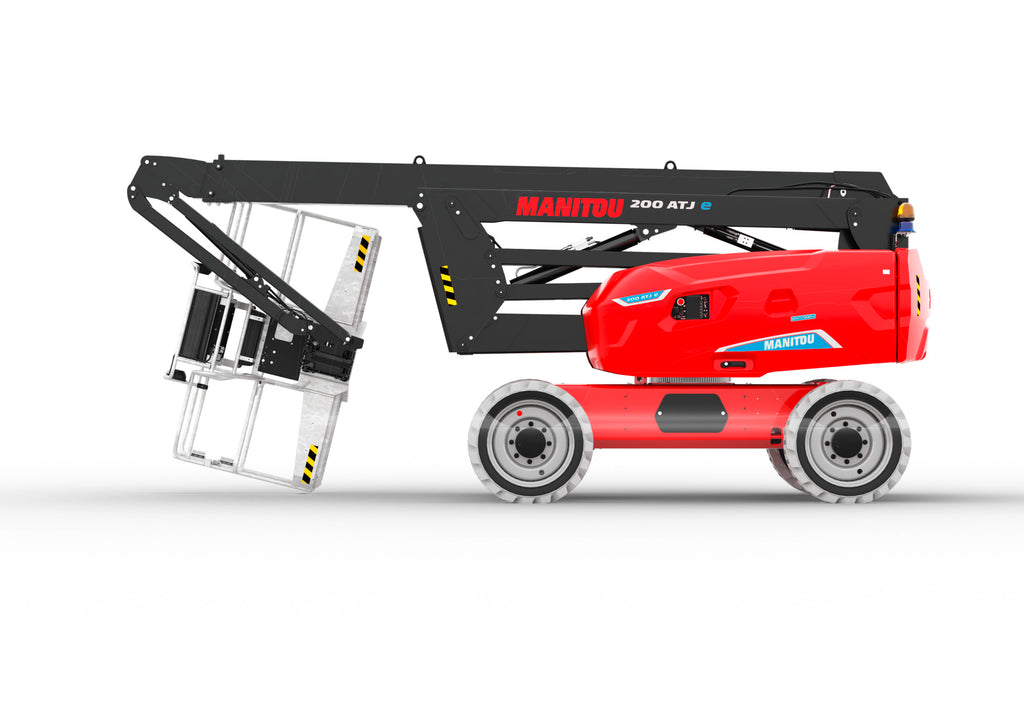

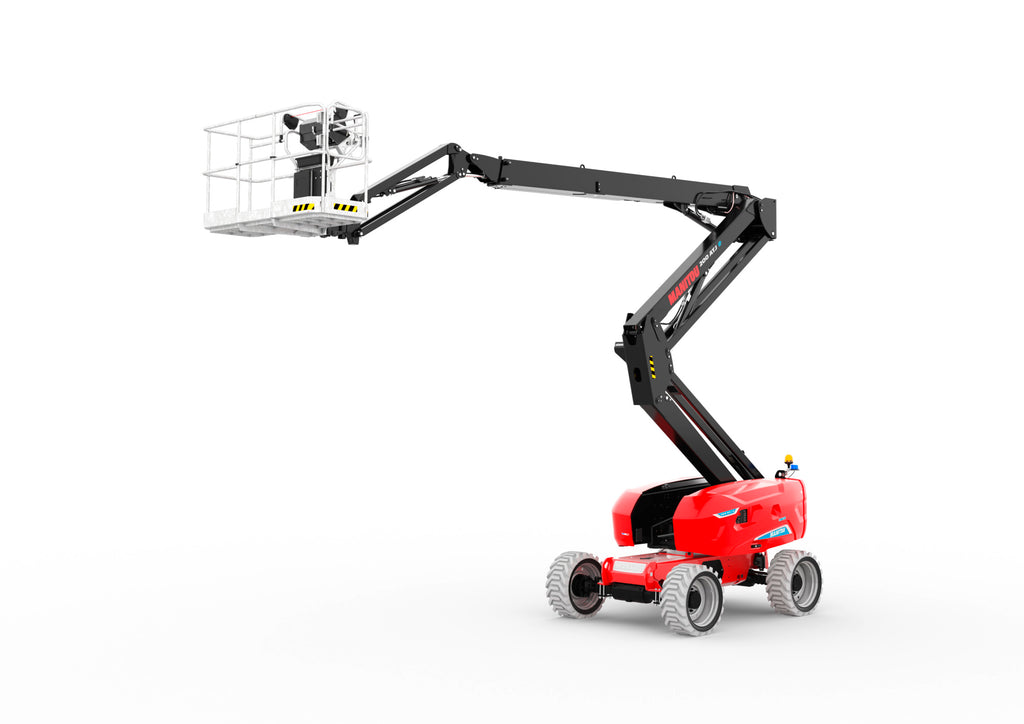

Manitou 200 ATJ e 4WS CR – Nacelle élévatrice mobile articulée électrique
La Manitou 200 ATJ e 4WS CR est une nacelle élévatrice mobile articulée 100 % électrique, conçue pour les travaux en hauteur jusqu'à 20 mètres. Avec ses 4 roues motrices, ses 4 roues directrices, sa rotation continue et son essieu oscillant actif, elle est destinée aux travaux sur terrains accidentés, irréguliers ou boueux, ainsi qu'aux applications en intérieur.
Caractéristiques principales
| Caractéristique |
Valeur |
| Type |
Nacelle élévatrice mobile articulée |
| Énergie |
100 % électrique |

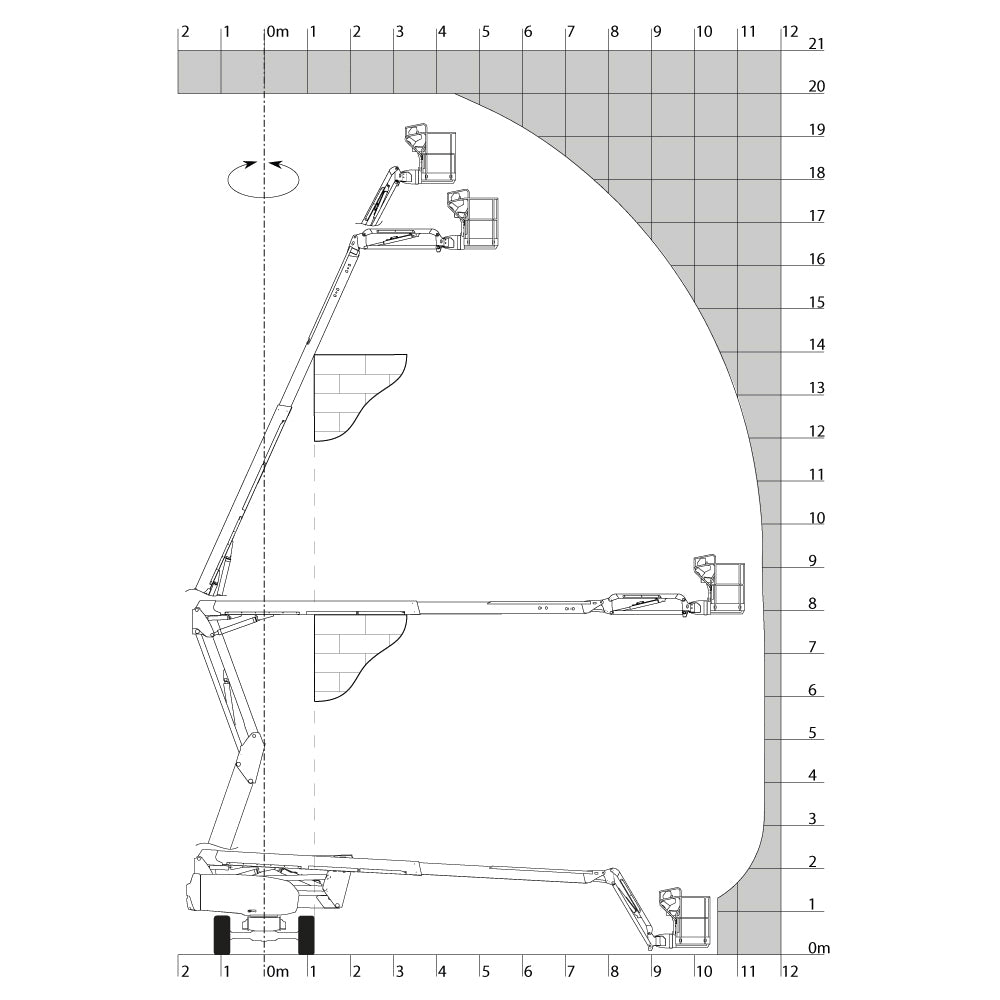

| Hauteur de travail |
20 m |
| Hauteur de plateforme |
18 m |
| Déport maximal |
11,57 m |
| Surplomb |
7,90 m |
| Capacité de la nacelle |
250 kg |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Rotation tourelle |
360° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+65° / -60° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 530 kg |
| Longueur hors-tout |
8,34 m |
| Largeur hors-tout |
2,38 m |
| Hauteur hors-tout |
2,46 m |
| Longueur hors-tout repliée |
6,06 m |
| Hauteur hors-tout repliée |
2,81 m |
| Longueur du panier |
2,10 m |
| Largeur du panier |
0,80 m |
| Hauteur plancher / accès |
0,35 m |
| Déport du contrepoids, tourelle à 90° |
0,61 m |
| Rayon de braquage extérieur |
3,78 m |
| Garde au sol au centre de l'empattement |
0,38 m |
| Empattement |
2,30 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
5,30 km/h |
| Vitesse de translation – travail |
0,65 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
4° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse non marquants |
| Dimensions pneus standards |
914 × 381 mm / 36X15D610 |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
La 200 ATJ e 4WS CR est équipée de ponts de transmission, de 4 roues motrices, de 4 roues directrices et d'un essieu oscillant actif.
Batterie
| Caractéristique |
Valeur |
| Technologie |
Électrique |
| Tension batterie |
48 V |
| Batterie |
48 V / 460 Ah |
| Énergie batterie |
22 kWh |
| Chargeur intégré |
48 V / 60 A |
| Cycles avec batterie standard HIRD |
41 |
Système hydraulique et caractéristiques techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
240 bar |
| Capacité réservoir hydraulique |
24 l |
| Poinçonnage au sol |
10,90 daN/cm² |
| Bruit à l'environnement |
< 70 dB |
| Vibration corps entier dans le panier |
0,62 m/s² |
Équipements et fonctionnalités
| Équipement / fonctionnalité |
Description |
| 4 roues motrices |
Transmission sur les 4 roues |
| 4 roues directrices |
Maniabilité accrue |
| Rotation continue |
360° |
| Essieu oscillant actif |
Adaptation aux terrains irréguliers |
| Panier galvanisé |
Spacieux et résistant |
| Garde au sol importante |
Adaptée aux terrains accidentés |
| 4 mouvements simultanés |
Permet plusieurs mouvements de la machine |
| Capacité panier |
250 kg |
| Motorisation |
100 % électrique |
| Utilisation intérieure |
Sans émissions directes liées au moteur thermique |
Manitou présente cette machine comme adaptée aux terrains accidentés, irréguliers ou boueux et aux utilisations intérieures grâce à son énergie électrique.
Système de protection secondaire – SPS
Le SPS (Secondary Protection System) est constitué d'un câble sensible situé devant le panneau de commande. En cas de compression ou de contact avec ce système, la machine s'arrête afin de contribuer à la protection de l'opérateur.
Lighting Pack
Le Lighting Pack est un système d'éclairage intégré permettant d'éclairer jusqu'à 8 mètres. Il est conçu notamment pour le chargement et le déchargement des camions ainsi que les déplacements sur site de nuit. Le système utilise un capteur de luminosité pour son activation automatique.
OSS – Système de Sécurité Opérationnelle
L'OSS surveille plusieurs situations pouvant présenter un risque pendant l'utilisation de la machine, notamment le port du harnais, les terrains accidentés, le dévers, le risque de basculement et la présence d'obstacles.
Mode réserve batterie
Le mode réserve batterie permet à la machine de libérer une puissance résiduelle lorsque la batterie est déchargée. Son activation nécessite la saisie d'un code spécifique.
Applications
| Application |
Adaptation |
| Travaux en hauteur |
✓ |
| Travail jusqu'à 20 m |
✓ |
| Chantier extérieur |
✓ |
| Terrain accidenté |
✓ |
| Terrain irrégulier |
✓ |
| Terrain boueux |
✓ |
| Utilisation intérieure |
✓ |
| Sites exigus |
✓ |
| Travail de nuit avec éclairage adapté |
✓ |
Chiffres clés
|
|
| Hauteur de travail |
20 m |
| Déport maximal |
11,57 m |
| Surplomb |
7,90 m |
| Capacité |
250 kg |
| Poids |
7 530 kg |
| Énergie batterie |
22 kWh |
| Rotation tourelle |
360° |
| Pente franchissable |
45 % |
| 4 roues motrices |
✓ |
| 4 roues directrices |
✓ |
| 100 % électrique |
✓ |
Conformité
| Norme / directive |
Référence |
| Machines |
2006/42/CE – EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| Compatibilité électromagnétique |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 200 ATJ e 4WS CR
Quelle est la hauteur de travail de la Manitou 200 ATJ e 4WS CR ?
La hauteur de travail maximale est de 20 mètres.
Quelle est la portée maximale de la Manitou 200 ATJ e 4WS CR ?
Son déport maximal atteint 11,57 mètres, avec un surplomb de 7,90 mètres.
Quelle est la capacité de la nacelle ?
La capacité maximale est de 250 kg, pour 2 personnes en intérieur comme en extérieur.
La Manitou 200 ATJ e 4WS CR est-elle électrique ?
Oui. Elle fonctionne avec une batterie 48 V / 460 Ah, offrant une énergie de 22 kWh.
La Manitou 200 ATJ e 4WS CR possède-t-elle quatre roues motrices ?
Oui. La machine dispose de 4 roues motrices et 4 roues directrices.
Quelle est la pente franchissable ?
La pente franchissable indiquée par Manitou est de 45 %.
La tourelle possède-t-elle une rotation continue ?
Oui. La 200 ATJ e 4WS CR dispose d'une rotation de tourelle de 360°.
Quel est le poids de la machine ?
Le poids indiqué par Manitou est de 7 530 kg.
La machine peut-elle être utilisée en intérieur ?
Oui. Sa motorisation 100 % électrique permet également une utilisation en intérieur. Manitou la présente comme une solution adaptée aux applications intérieures et extérieures.
