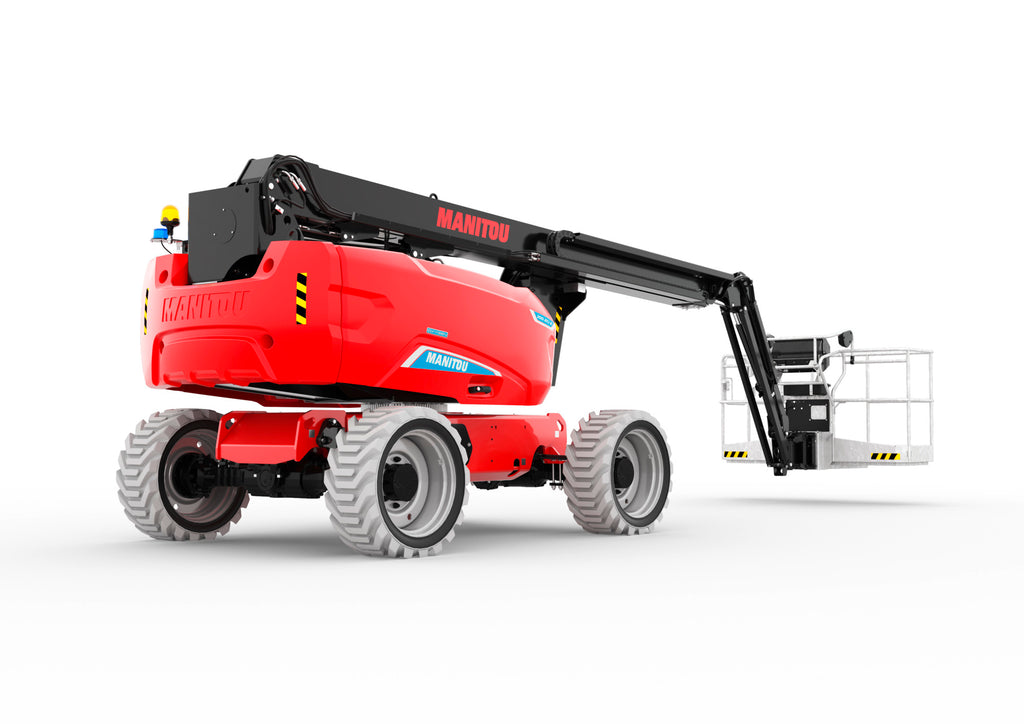

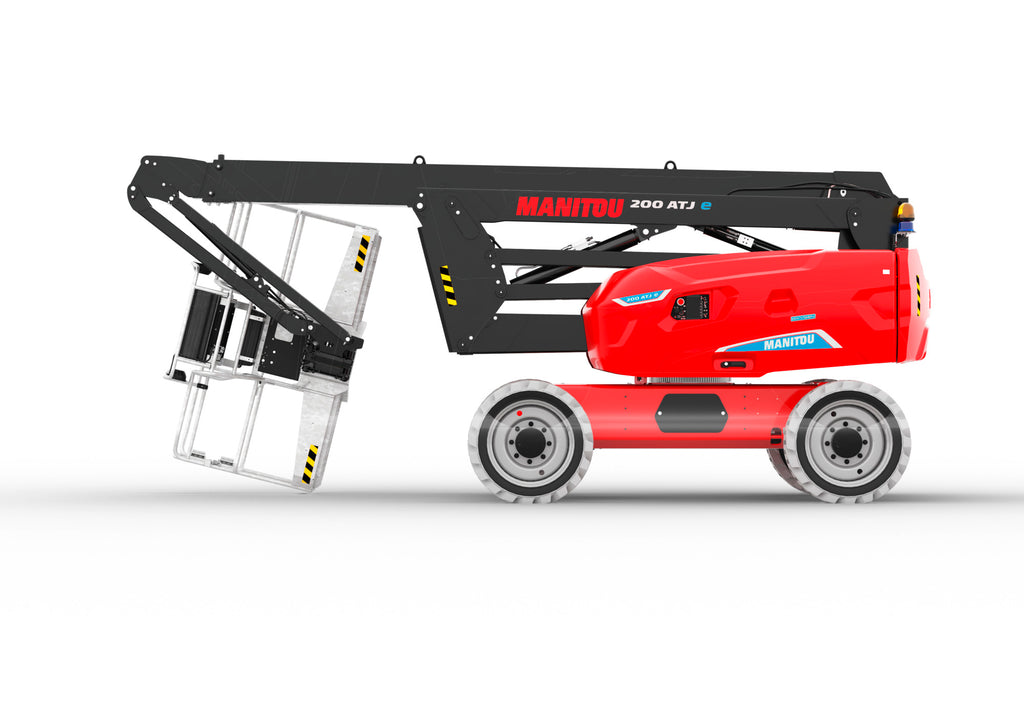

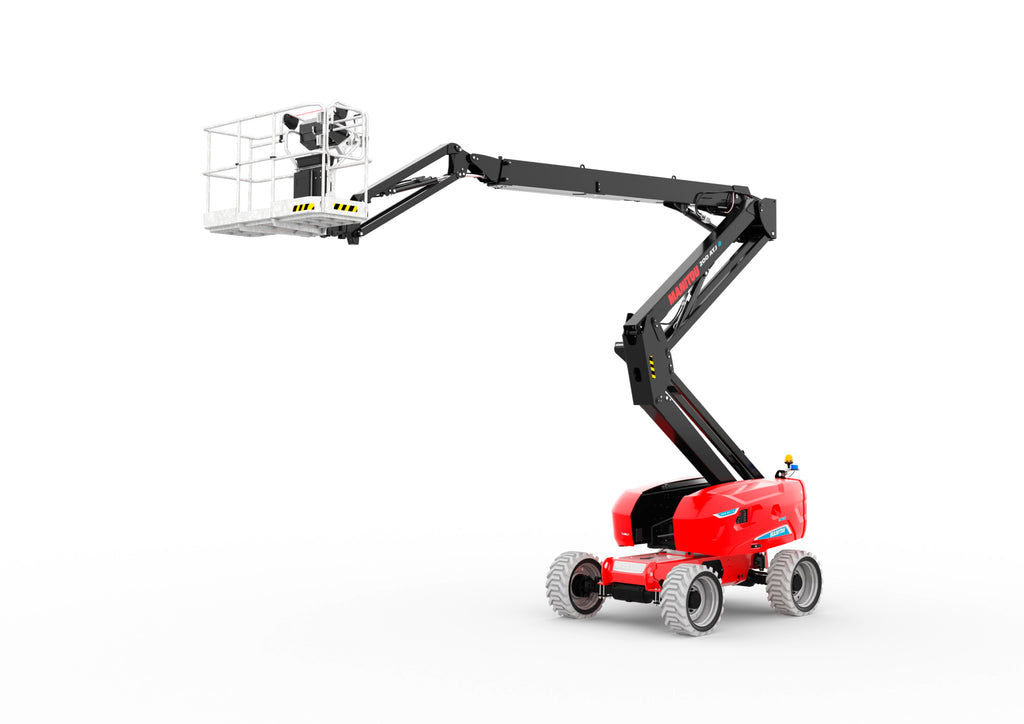

Manitou 200 ATJ e 4WS – Nacelle élévatrice mobile articulée électrique
La Manitou 200 ATJ e 4WS est une nacelle élévatrice mobile articulée 100 % électrique, conçue pour les travaux en hauteur jusqu'à 20 mètres. Elle associe transmission intégrale, quatre roues directrices et une conception adaptée aux terrains accidentés, irréguliers ou boueux ainsi qu'aux utilisations en intérieur.
Caractéristiques principales
| Caractéristique |
Valeur |
| Type |
Nacelle élévatrice mobile articulée |
| Énergie |
100 % électrique |
| Hauteur de travail |
20 m |
| Hauteur de plateforme |
18 m |

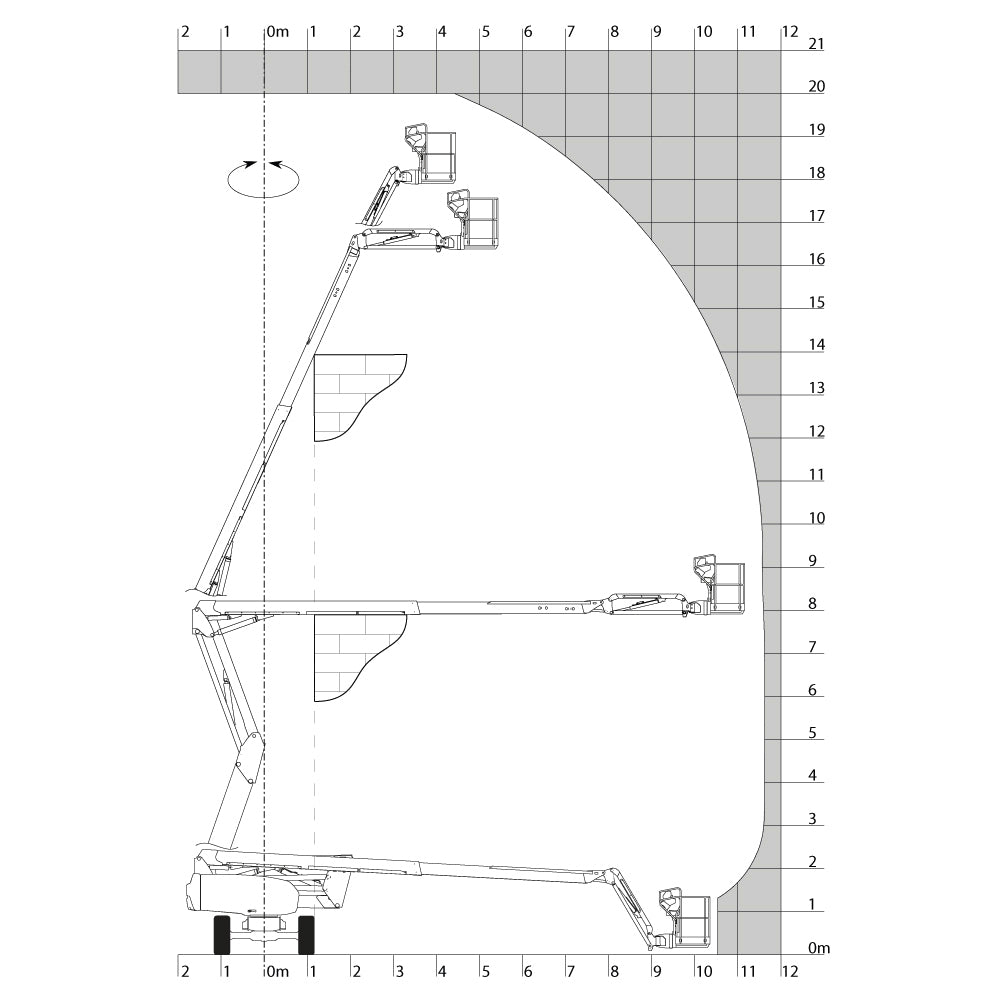

| Déport maximal |
11,57 m |
| Surplomb |
7,91 m |
| Capacité de la nacelle |
250 kg |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Rotation tourelle |
350° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+65° / -60° |
Dimensions et poids
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 530 kg |
| Longueur hors-tout |
8,34 m |
| Largeur hors-tout |
2,38 m |
| Hauteur hors-tout |
2,46 m |
| Longueur hors-tout repliée |
6,06 m |
| Hauteur hors-tout repliée |
2,74 m |
| Longueur du panier |
2,10 m |
| Largeur du panier |
0,76 m |
| Hauteur plancher / accès |
0,35 m |
| Déport du contrepoids à 90° |
0,61 m |
| Rayon de braquage extérieur |
3,78 m |
| Garde au sol au centre de l'empattement |
0,38 m |
| Empattement |
2,30 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
5,30 km/h |
| Vitesse de translation – travail |
0,65 km/h |
| Pente franchissable |
40 % |
| Dévers autorisé |
4° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse non marquants |
| Dimensions pneus standards |
914 × 381 mm / 36X15D610 |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
La 200 ATJ e 4WS dispose de 4 roues motrices et 4 roues directrices, permettant de travailler sur des terrains accidentés et d'évoluer dans des espaces plus exigus.
Batterie et autonomie
| Caractéristique |
Valeur |
| Technologie |
Électrique |
| Tension batterie |
48 V |
| Batterie |
48 V / 460 Ah |
| Énergie batterie |
22 kWh |
| Chargeur intégré |
48 V / 60 A |
| Cycles avec batterie standard HIRD |
41 |
Système hydraulique et niveaux sonores
| Caractéristique |
Valeur |
| Pression hydraulique |
240 bar |
| Capacité réservoir hydraulique |
24 l |
| Poinçonnage au sol |
11 daN/cm² |
| Bruit à l'environnement LwA |
< 70 dB |
| Vibration mains / bras |
< 0,62 m/s² |
| Vibration corps entier dans le panier |
0,62 m/s² |
Équipements et fonctionnalités
| Équipement / fonctionnalité |
Description |
| 4 roues motrices |
Transmission sur les 4 roues |
| 4 roues directrices |
Améliore la maniabilité dans les espaces exigus |
| Essieu oscillant actif |
Adaptation aux terrains irréguliers |

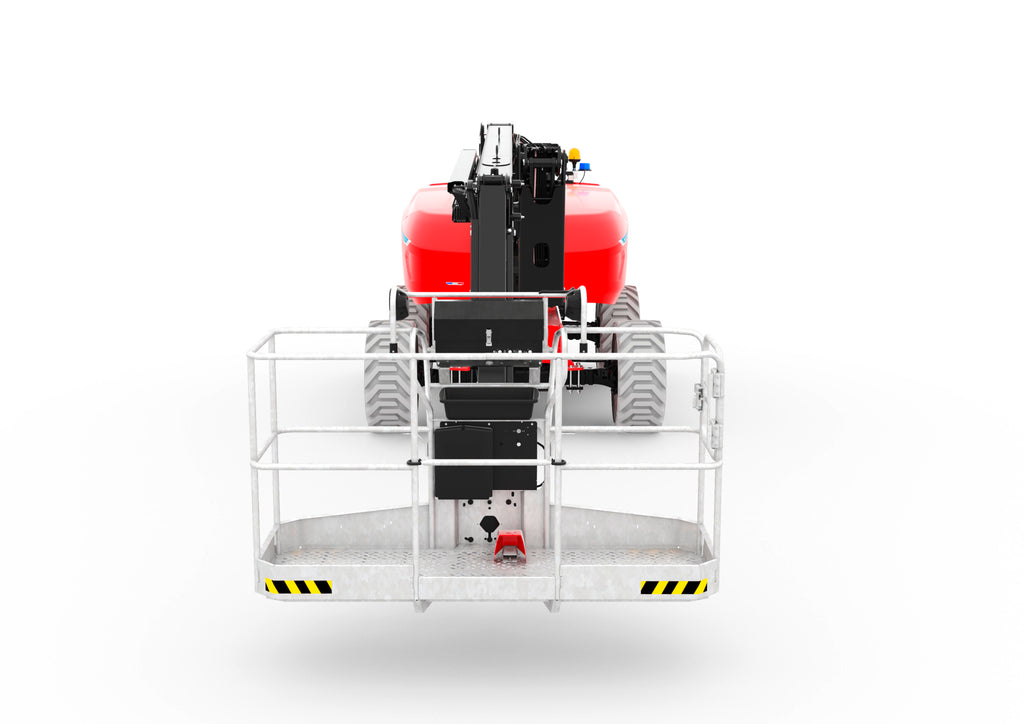

| Panier galvanisé |
Panier spacieux et résistant |
| Rotation de nacelle |
90° droite / 90° gauche |
| Rotation continue |
Optionnelle |
| 4 mouvements simultanés |
Fonctionnement multi-mouvements |
| SPS |
Système de protection secondaire |
| Lighting Pack |
Éclairage intégré jusqu'à 8 m |
| Utilisation intérieure |
Motorisation électrique sans émissions directes de CO₂ |
Manitou indique également une importante garde au sol et une conception destinée aux terrains accidentés, irréguliers ou boueux.
Système de protection secondaire – SPS
Le SPS (Secondary Protection System) utilise un câble sensible situé devant le panneau de commande. En cas de compression ou de contact avec ce système, la machine s'arrête afin de contribuer à la protection de l'opérateur.
Lighting Pack
Le Lighting Pack est un système d'éclairage intégré permettant d'éclairer jusqu'à 8 mètres. Il est notamment conçu pour les opérations de chargement et déchargement des camions ainsi que les déplacements sur chantier de nuit.
Utilisations
| Application |
Adaptation |
| Travaux en hauteur |
✓ |
| Chantier extérieur |
✓ |
| Terrain accidenté |
✓ |
| Terrain irrégulier |
✓ |
| Terrain boueux |
✓ |
| Utilisation intérieure |
✓ |
| Sites nécessitant une grande maniabilité |
✓ |
| Travail jusqu'à 20 m |
✓ |
Chiffres clés
|
|
| Hauteur de travail |
20 m |
| Déport maximal |
11,57 m |
| Capacité |
250 kg |
| Poids |
7 530 kg |
| Énergie |
22 kWh |
| 4 roues motrices |
✓ |
| 4 roues directrices |
✓ |
| 100 % électrique |
✓ |
Conformité
| Norme / directive |
Référence |
| Machines |
2006/42/CE – EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| Compatibilité électromagnétique |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 200 ATJ e 4WS
Quelle est la hauteur de travail de la Manitou 200 ATJ e 4WS ?
La hauteur de travail maximale est de 20 mètres.
Quelle est la portée maximale de la Manitou 200 ATJ e 4WS ?
Son déport maximal atteint 11,57 mètres.
Quelle est la capacité de la nacelle ?
La capacité maximale de la nacelle est de 250 kg, pour 2 personnes en intérieur comme en extérieur.
La Manitou 200 ATJ e 4WS est-elle électrique ?
Oui. La 200 ATJ e 4WS est une nacelle 100 % électrique, avec une batterie de 48 V / 460 Ah et une énergie de 22 kWh.
La Manitou 200 ATJ e 4WS est-elle adaptée aux terrains difficiles ?
Oui. Manitou indique une utilisation sur terrains accidentés, irréguliers ou boueux. La machine dispose notamment de 4 roues motrices, 4 roues directrices et d'un essieu oscillant actif.
Quelle est la vitesse maximale de déplacement ?
La vitesse de translation est de 5,30 km/h en mode transport et de 0,65 km/h en mode travail.
Quel est le poids de la Manitou 200 ATJ e 4WS ?
Le poids indiqué par Manitou est de 7 530 kg.
La rotation continue est-elle disponible ?
La rotation continue est proposée en option sur la 200 ATJ e 4WS.
