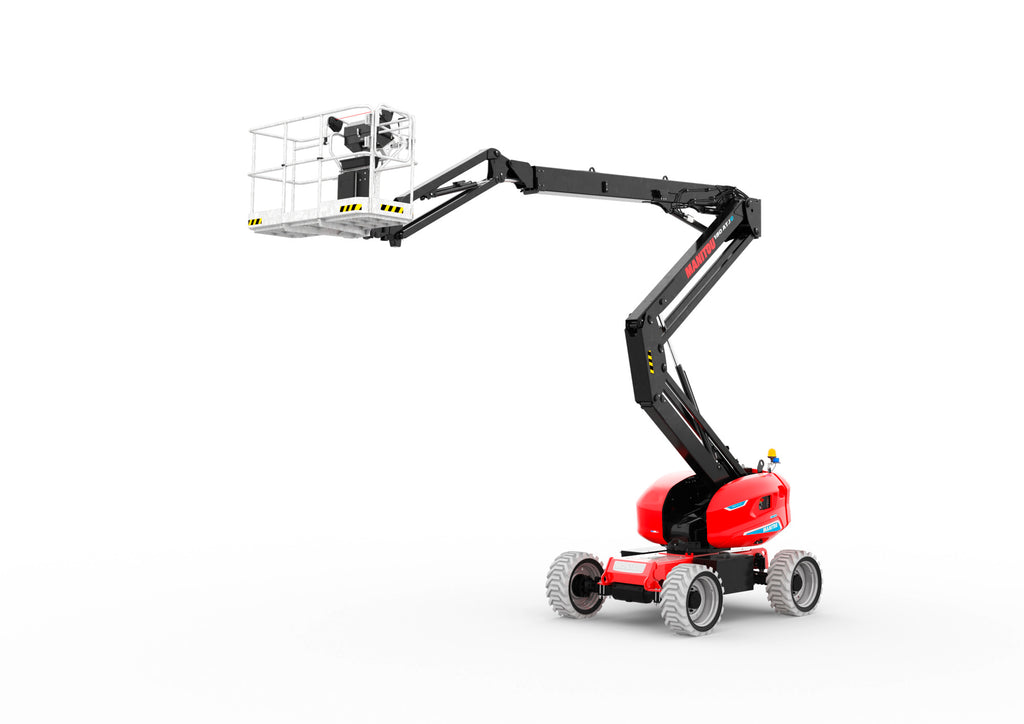

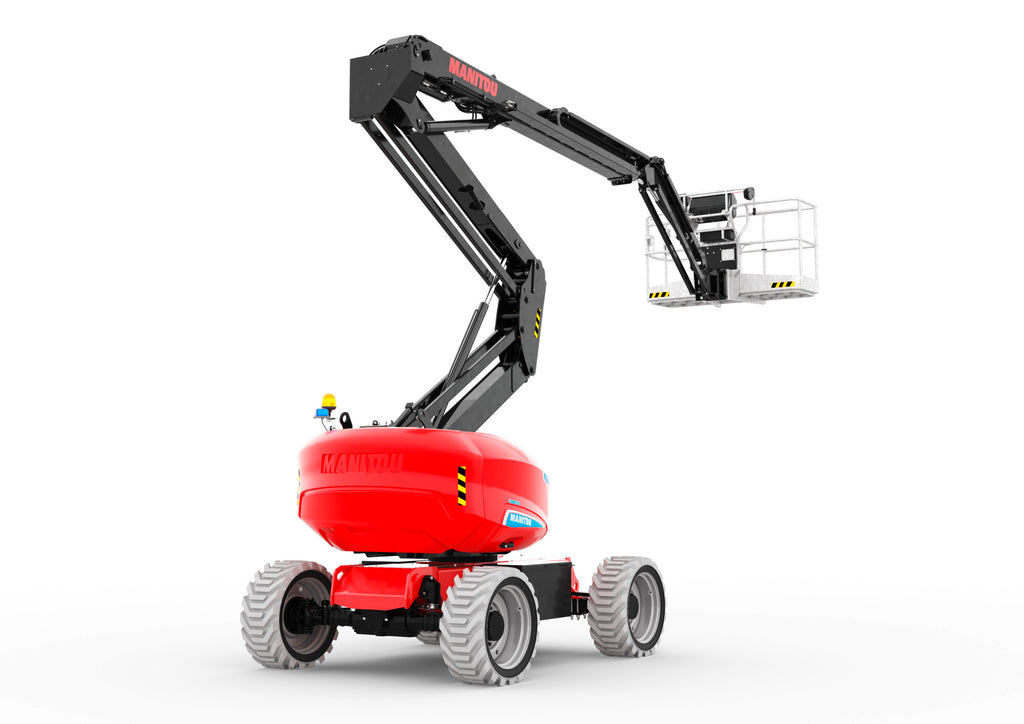

Manitou 180 ATJ e RC – Nacelle élévatrice mobile articulée électrique
La Manitou 180 ATJ e RC est une nacelle élévatrice mobile articulée 100 % électrique, conçue pour les travaux en hauteur et les déplacements sur terrains irréguliers, boueux ou sableux. Elle offre une hauteur de travail de 18,19 m, une portée maximale de 10,33 m et une capacité de 250 kg.
Caractéristiques principales
| Caractéristique |
Manitou 180 ATJ e RC |
| Type |
Nacelle élévatrice mobile articulée |
| Motorisation |
100 % électrique |

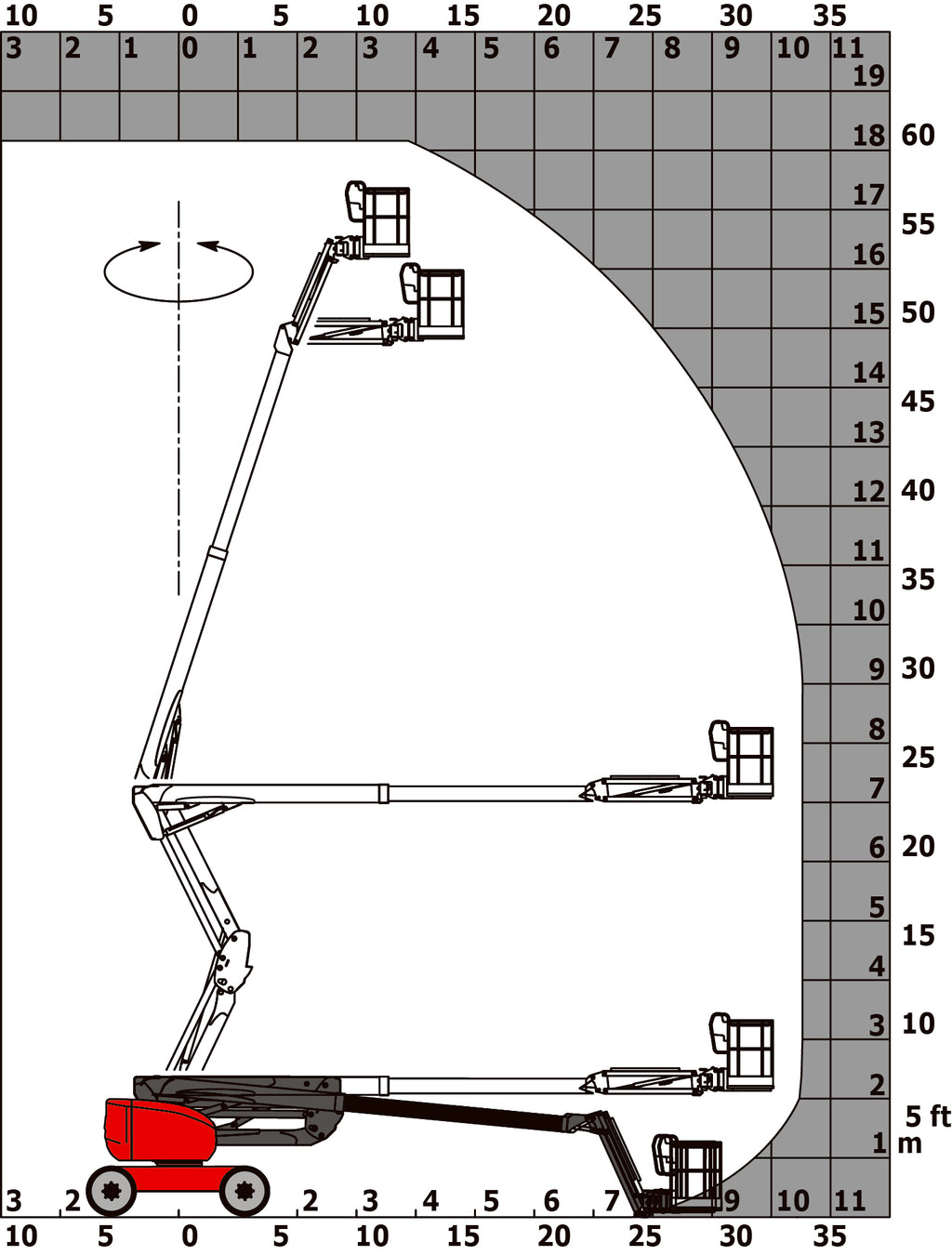

| Hauteur de travail |
18,19 m |
| Hauteur de plateforme |
16,19 m |

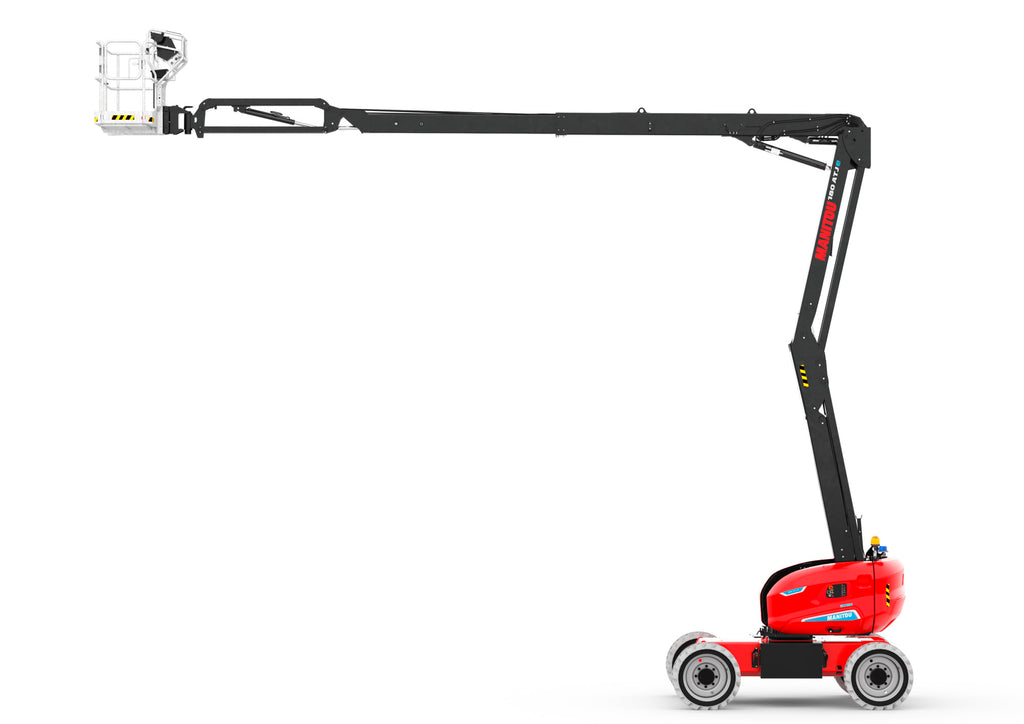

| Portée maximale |
10,33 m |
| Surplomb |
7,43 m |
| Capacité de la nacelle |
250 kg |
| Rotation tourelle |
360° |
| Rotation bras pendulaire gauche / droite |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+65° / -59,50° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 810 kg |
| Dimensions du panier L × l |
1,80 × 0,80 m |
| Hauteur plancher / accès |
0,45 m |
| Longueur hors-tout |
7,61 m |
| Largeur hors-tout |
2,32 m |
| Hauteur hors-tout |
2,48 m |

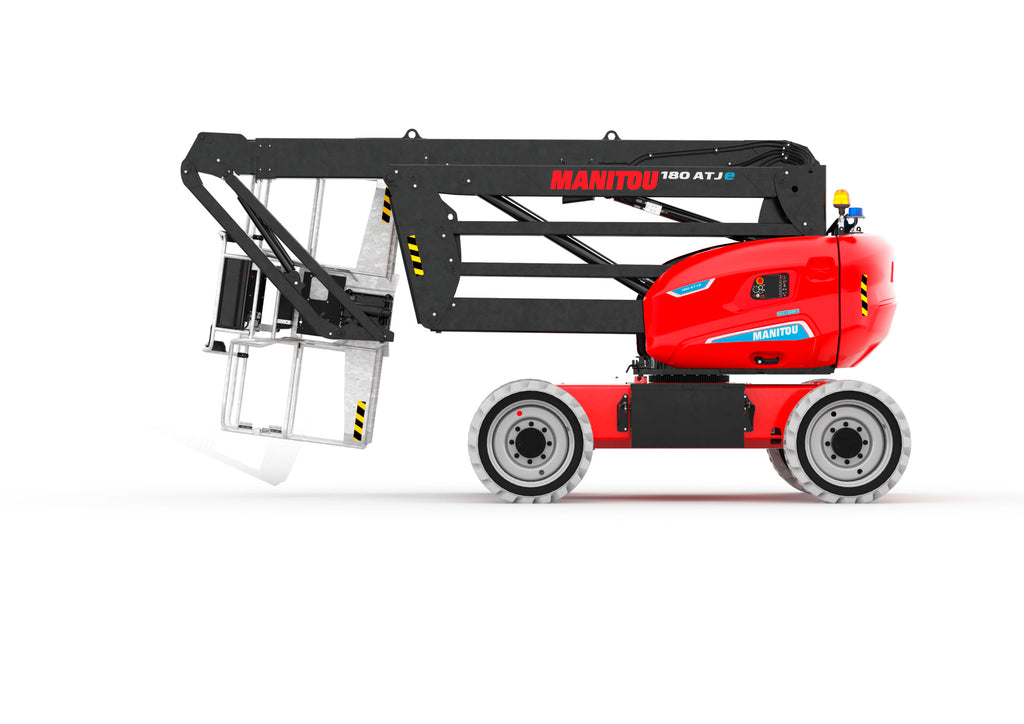

| Longueur hors-tout repliée |
5,43 m |
| Hauteur hors-tout repliée |
2,63 m |
| Rayon de braquage extérieur |
3,75 m |
| Garde au sol au centre de l’empattement |
0,39 m |
| Empattement |
2,30 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – machine repliée |
5 km/h |
| Vitesse de translation – machine levée |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de pneumatiques |
Gonflés mousse, non marquants |
| Pneumatiques standards |
914 × 381 mm / 36X15D610 |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Roues freinées avant / arrière |
0 / 2 |
Batterie et recharge
| Caractéristique |
Valeur |
| Motorisation |
Électrique |
| Tension batterie |
48 V |
| Batterie |
48 V / 480 Ah |
| Énergie batterie |
23 kWh |
| Chargeur intégré |
48 V / 60 A |
| Cycles avec batterie standard HIRD |
48 |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
11 daN/cm² |
| Pression hydraulique |
240 bar |
| Capacité du réservoir hydraulique |
24 l |
| Bruit à l'environnement LwA |
< 98 dB |
| Vibrations corps entier dans le panier à vitesse maximale |
0,62 m/s² |
Équipements et caractéristiques
| Équipement / caractéristique |
Donnée |
| Motorisation |
100 % électrique |
| Utilisation |
Tout-terrain |
| Panier |
1,80 × 0,80 m |
| Capacité panier |
250 kg |
| Roues motrices |
4 roues motrices |
| Roues directrices |
4 roues directrices |
| Rotation tourelle |
360° |
| Rotation nacelle |
90° droite / 90° gauche |
| Mouvements simultanés |
4 |
| Pente franchissable |
45 % |
| Essieu / conception tout-terrain |
Adapté aux terrains irréguliers, boueux ou sableux |
Manitou présente la 180 ATJ e RC comme une PEMP électrique articulée permettant de contourner les obstacles et de travailler en hauteur, avec une conception adaptée aux terrains extérieurs irréguliers, boueux ou sableux.
Utilisation tout-terrain
| Caractéristique |
Valeur |
| Terrain irrégulier |
Oui |
| Terrain boueux |
Oui |
| Terrain sableux |
Oui |
| Utilisation extérieure |
Oui |
| Motorisation |
100 % électrique |
| Hauteur de travail |
18,19 m |
| Capacité |
250 kg |
Systèmes de sécurité et innovations
SPS – Secondary Protection System
Le SPS utilise un câble sensible placé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble provoque l'arrêt immédiat de la machine.
Lighting Pack
Le Lighting Pack est un système d'éclairage intégré capable d'éclairer une zone jusqu'à 8 mètres. Manitou indique notamment son utilisation pour les opérations de chargement et déchargement du camion ainsi que les déplacements de nuit.
OSS – Operation Safety System
L'OSS est une fonction intégrée destinée à surveiller et contribuer à prévenir certains comportements dangereux. Le système prend notamment en compte le port du harnais, les déplacements sur terrain irrégulier, les dévers, le risque de basculement et les obstacles.
Mode réserve batterie
Le mode réserve batterie permet à la machine de libérer la puissance résiduelle de la batterie lorsqu'elle est déchargée. Son activation nécessite un code d'accès spécifique.
Les chiffres clés
| Donnée |
Valeur |
| Hauteur de travail |
18,19 m |
| Hauteur de plateforme |
16,19 m |
| Portée maximale |
10,33 m |
| Surplomb |
7,43 m |
| Capacité |
250 kg |
| Nombre de personnes |
2 |
| Rotation tourelle |
360° |
| Rotation nacelle |
90° / 90° |
| Pente franchissable |
45 % |
| Dévers |
5° |
| Poids |
7 810 kg |
| Largeur |
2,32 m |
| Hauteur hors-tout |
2,48 m |
| Batterie |
48 V / 480 Ah |
| Énergie |
23 kWh |
Conformité
| Directive / norme |
Référence |
| Machines |
2006/42/CE |
| Norme machines |
EN 280-1:2022 – version révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| Norme CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 180 ATJ e RC
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 180 ATJ e RC ? |
18,19 m. |
| Quelle est la hauteur de plateforme ? |
16,19 m. |
| Quelle est la portée maximale ? |
10,33 m. |
| Quel est le surplomb ? |
7,43 m. |
| Quelle est la capacité de la nacelle ? |
250 kg. |
| Combien de personnes peuvent travailler dans la nacelle ? |
2 personnes en intérieur et 2 personnes en extérieur. |
| Quelle est la motorisation ? |
100 % électrique. |
| Quelle est la tension de la batterie ? |
48 V. |
| Quelle est la capacité de la batterie ? |
480 Ah, pour une énergie de 23 kWh. |
| Quelle est la pente franchissable ? |
45 %. |
| Quel est le dévers autorisé ? |
5°. |
| La tourelle tourne-t-elle à 360° ? |
Oui. |
| La machine possède-t-elle 4 roues motrices ? |
Oui, avec 2 roues motrices à l'avant et 2 à l'arrière. |
| La machine possède-t-elle 4 roues directrices ? |
Oui, avec 2 roues directrices à l'avant et 2 à l'arrière. |
| Quelle est la vitesse de déplacement machine repliée ? |
5 km/h. |
| Quel est le poids de la machine ? |
7 810 kg. |
| Quelle est l'énergie de la batterie ? |
23 kWh. |
