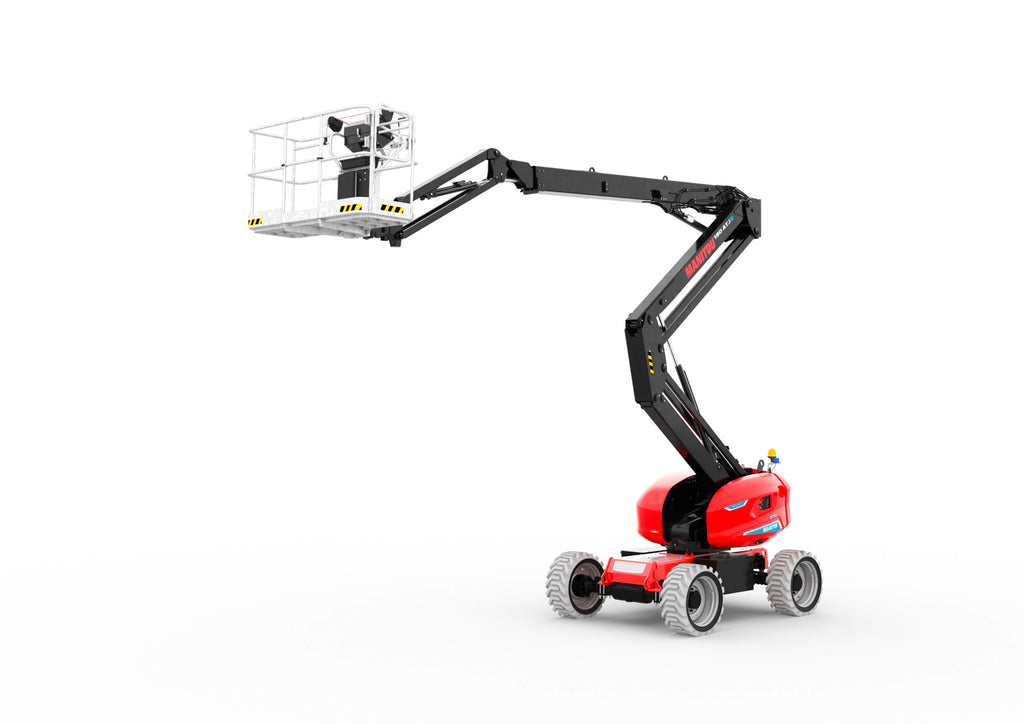

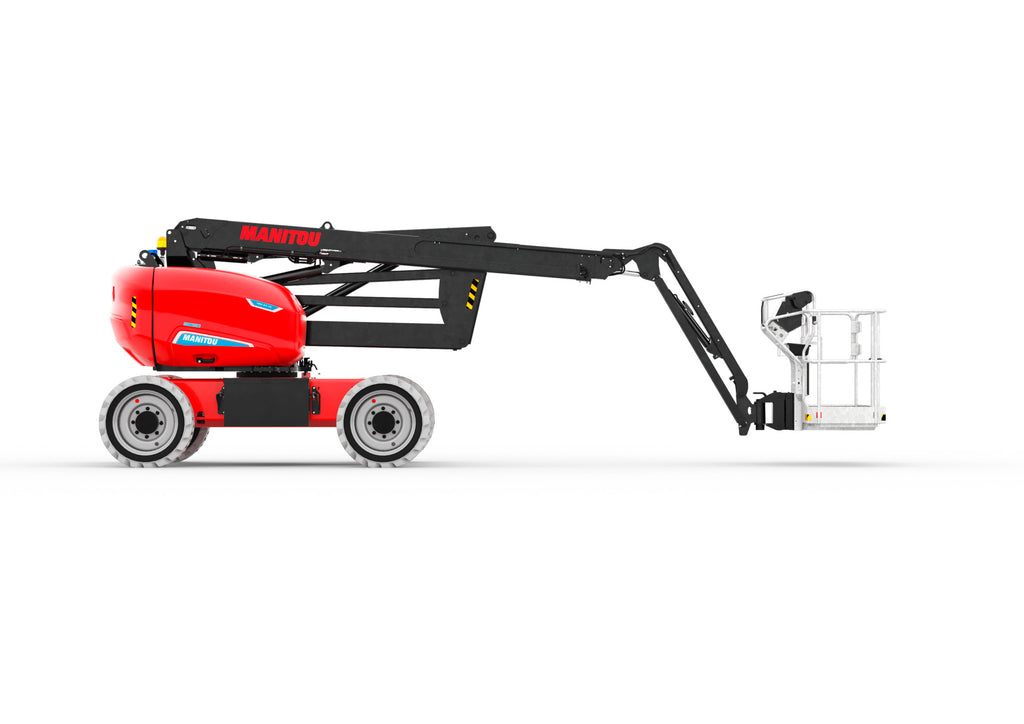

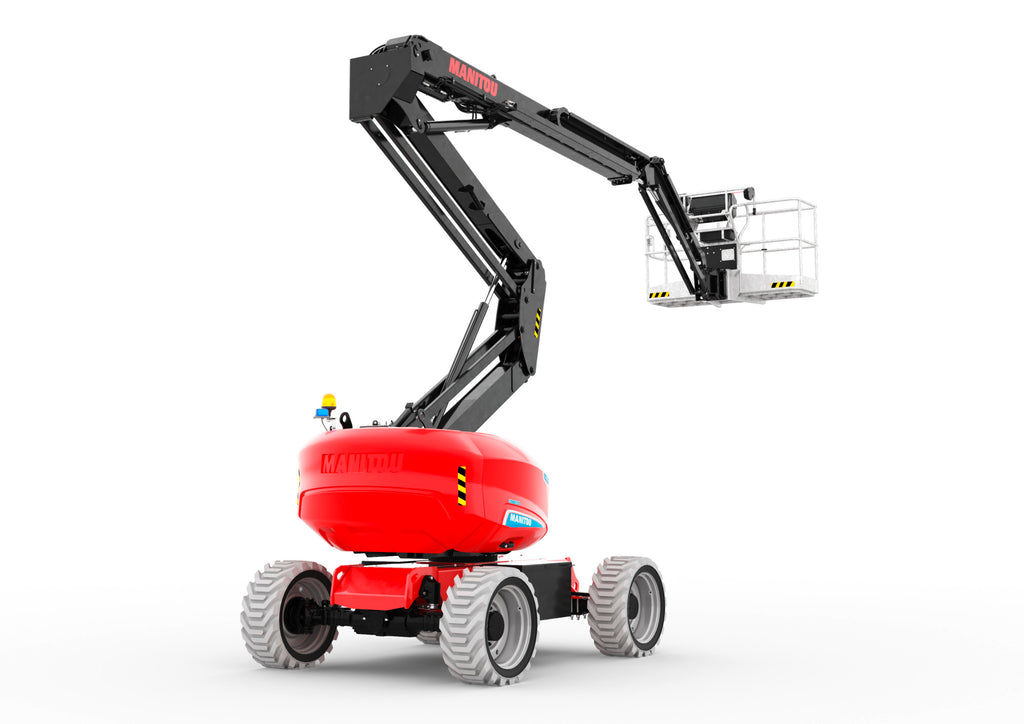

Manitou 180 ATJ e – Nacelle élévatrice mobile articulée électrique
La Manitou 180 ATJ e est une nacelle élévatrice mobile articulée 100 % électrique, conçue pour les travaux en hauteur sur terrains accidentés, irréguliers ou boueux, ainsi que pour les applications en intérieur. Elle offre une hauteur de travail de 18,19 m, une portée maximale de 10,33 m et une capacité de 250 kg. Elle dispose de 4 roues motrices et 4 roues directrices.
Caractéristiques principales
| Caractéristique |
Manitou 180 ATJ e |
| Type |
Nacelle élévatrice mobile articulée |
| Motorisation |
100 % électrique |

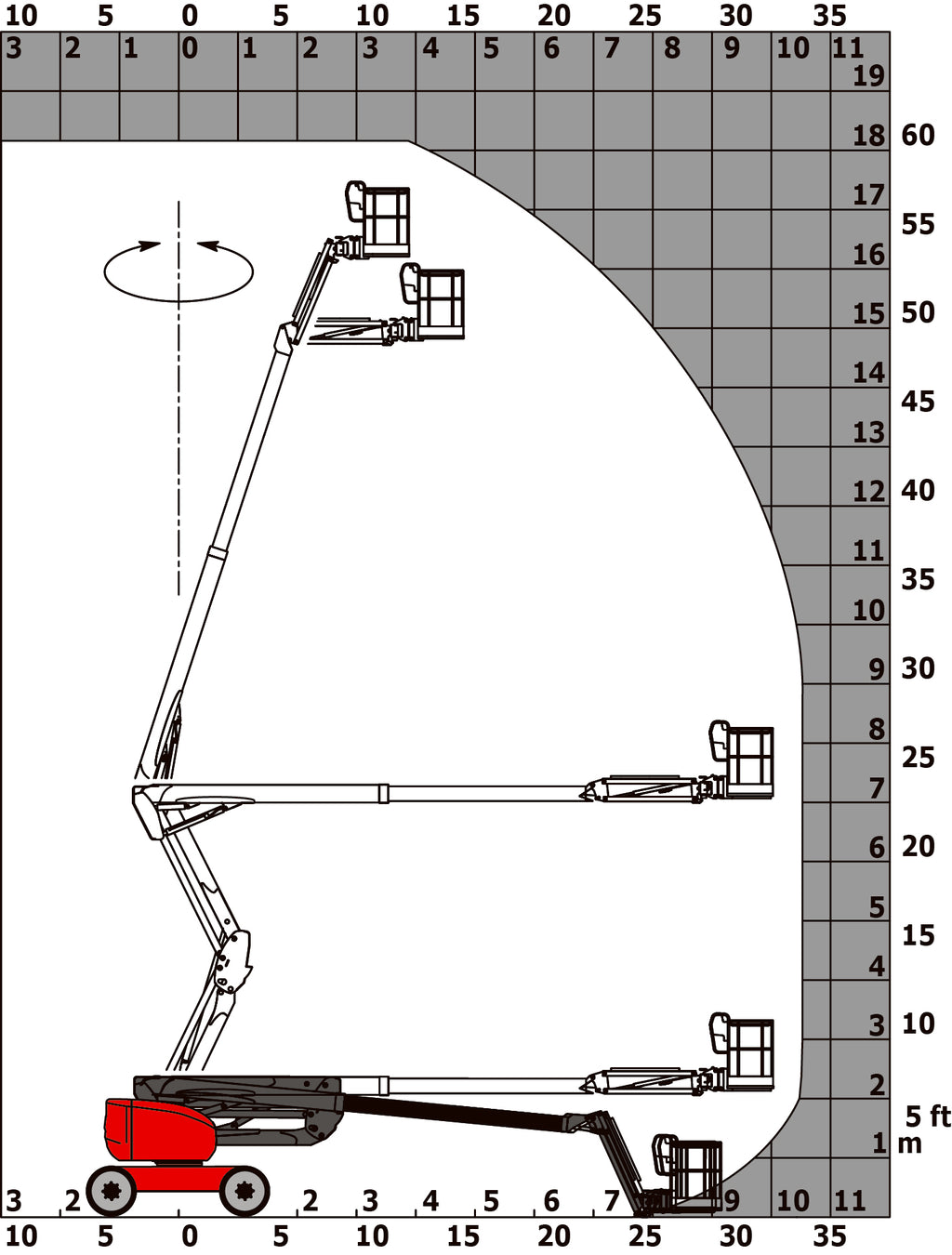

| Hauteur de travail |
18,19 m |
| Hauteur de plateforme |
16,19 m |
| Portée maximale |
10,33 m |
| Surplomb |
7,43 m |
| Capacité de la nacelle |
250 kg |
| Rotation tourelle |
350° |
| Rotation bras pendulaire gauche / droite |
90° / 90° |
| Rotation bras pendulaire haut / bas |
+65° / -59,50° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 810 kg |
| Longueur du panier |
1,80 m |
| Largeur du panier |
0,76 m |
| Hauteur plancher / accès |
0,45 m |
| Longueur hors-tout |
7,61 m |
| Largeur hors-tout |
2,32 m |
| Hauteur hors-tout |
2,48 m |
| Longueur hors-tout repliée |
5,43 m |
| Hauteur hors-tout repliée |
2,63 m |
| Rayon de braquage extérieur |
3,75 m |
| Garde au sol au centre de l’empattement |
0,39 m |
| Empattement |
2,30 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – transport |
5,30 km/h |
| Vitesse de translation – travail |
0,70 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse non marquants |
| Pneus standards |
914 × 381 mm / 36X15D610 |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
Batterie et recharge
| Caractéristique |
Valeur |
| Technologie |
Électrique |
| Tension batterie |
48 V |
| Tension / capacité |
48 V / 480 Ah |
| Énergie batterie |
23 kWh |
| Chargeur intégré |
48 V / 60 A |
| Nombre de cycles avec batterie standard HIRD |
48 |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
11 daN/cm² |
| Pression hydraulique |
240 bar |
| Capacité du réservoir hydraulique |
24 l |
| Bruit à l’environnement LwA |
< 98 dB |
| Vibration corps entier dans le panier à vitesse maximale |
0,62 m/s² |
Équipements et caractéristiques
| Équipement / caractéristique |
Présence / valeur |
| Transmission |
Ponts de transmission |

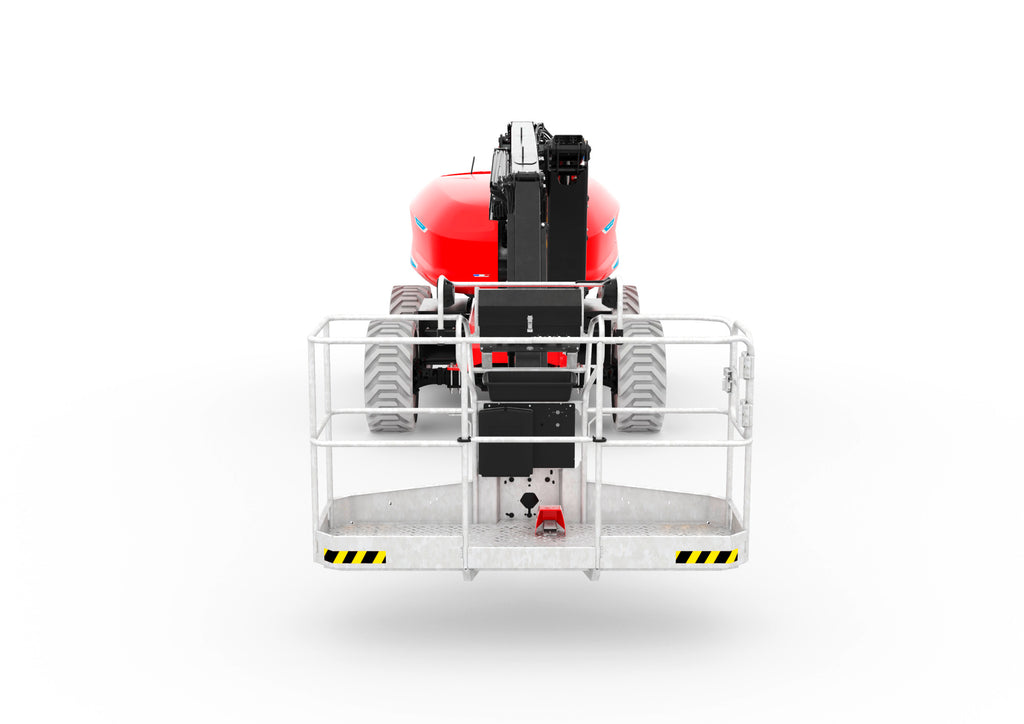

| Panier |
Galvanisé, spacieux et résistant |
| Garde au sol |
0,39 m au centre de l’empattement |
| Essieu oscillant actif |
Oui |
| Roues motrices |
4 roues motrices |
| Roues directrices |
4 roues directrices |
| Rotation continue |
Disponible en option |
| Mouvements simultanés |
4 mouvements simultanés |
| Élingage |
Sans palonnier |
| Capacité de la nacelle |
250 kg |
Manitou indique que la 180 ATJ e est équipée de ponts de transmission, d’un panier galvanisé, d’un essieu oscillant actif, de quatre roues motrices et de quatre roues directrices.
Utilisation tout-terrain
| Caractéristique |
Donnée |
| Terrain accidenté |
Oui |
| Terrain irrégulier |
Oui |
| Terrain boueux |
Oui |
| Utilisation intérieure |
Oui |
| Motorisation zéro émission |
100 % électrique |
| Hauteur de travail maximale |
18,19 m |
Manitou présente la 180 ATJ e comme une solution d’élévation tout-terrain destinée à une utilisation aussi bien extérieure qu’intérieure grâce à sa motorisation électrique.
Systèmes de sécurité et innovations
SPS – Secondary Protection System
Le SPS est un câble sensible situé devant le panneau de commande. En cas de compression ou d’inconfort de l’opérateur, le contact avec ce câble arrête immédiatement la machine.
Lighting Pack
La nacelle peut être équipée d’un pack d’éclairage intégré permettant d’éclairer jusqu’à 8 mètres. Il est destiné notamment au chargement et déchargement du camion ainsi qu’aux déplacements sur site de nuit. L’activation automatique utilise un capteur de luminosité.
OSS – Operation Safety System
L’OSS est une fonction intégrée qui surveille et aide à prévenir certains comportements dangereux, notamment concernant le port du harnais, les terrains accidentés, les dévers, le risque de basculement et les obstacles.
Mode réserve batterie
Le mode réserve batterie permet à la PEMP de libérer la puissance résiduelle de la batterie lorsqu’elle est déchargée. Son activation nécessite la saisie d’un code spécifique.
Les chiffres clés
| Donnée |
Valeur |
| Hauteur de travail |
18,19 m |
| Hauteur de plateforme |
16,19 m |
| Portée maximale |
10,33 m |
| Surplomb |
7,43 m |
| Capacité |
250 kg |
| Nombre de personnes |
2 |
| Rotation tourelle |
350° |
| Pente franchissable |
45 % |
| Dévers |
5° |
| Poids |
7 810 kg |
| Largeur |
2,32 m |
| Hauteur hors-tout |
2,48 m |
| Batterie |
48 V / 480 Ah |
| Énergie |
23 kWh |
Conformité
La Manitou 180 ATJ e est indiquée comme conforme aux normes et directives suivantes :
| Norme / directive |
Référence |
| Machines |
2006/42/CE |
| Norme machines |
EN 280-1:2022 – version révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 180 ATJ e
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 180 ATJ e ? |
18,19 m. |
| Quelle est la hauteur de plateforme ? |
16,19 m. |
| Quelle est la portée maximale ? |
10,33 m. |
| Quel est le surplomb ? |
7,43 m. |
| Quelle est la capacité de la nacelle ? |
250 kg. |
| Combien de personnes peuvent travailler dans la nacelle ? |
2 personnes en intérieur comme en extérieur. |
| Quelle est la motorisation ? |
100 % électrique. |
| Quelle est la tension de la batterie ? |
48 V. |
| Quelle est la capacité de la batterie ? |
480 Ah, soit 23 kWh d’énergie. |
| Quelle est la pente franchissable ? |
45 %. |
| La machine possède-t-elle 4 roues motrices ? |
Oui, avec 2 roues motrices à l’avant et 2 à l’arrière. |
| La machine possède-t-elle 4 roues directrices ? |
Oui, avec 2 roues directrices à l’avant et 2 à l’arrière. |
| Quelle est la vitesse maximale en transport ? |
5,30 km/h. |
| Quel est le poids de la machine ? |
7 810 kg. |
| Quel est le rayon de braquage extérieur ? |
3,75 m. |
