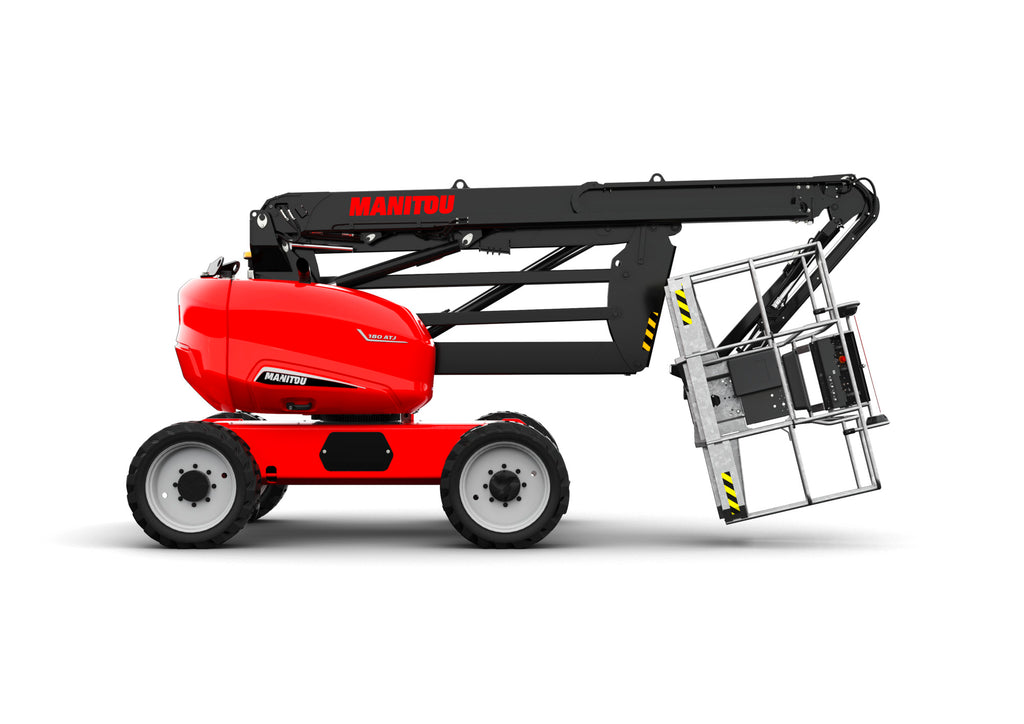

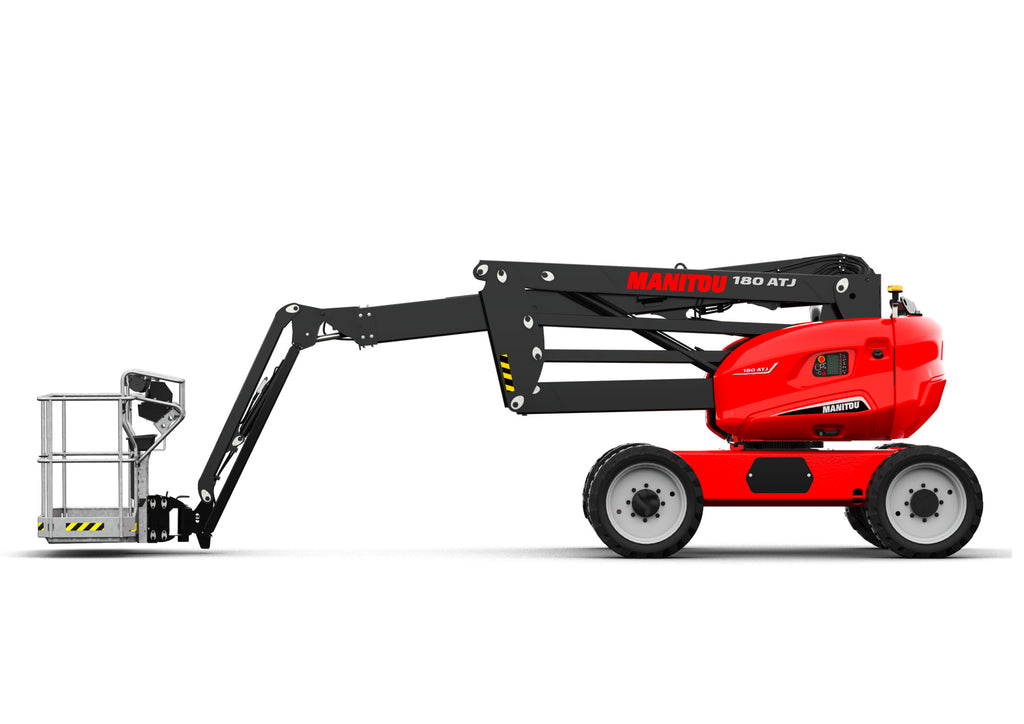

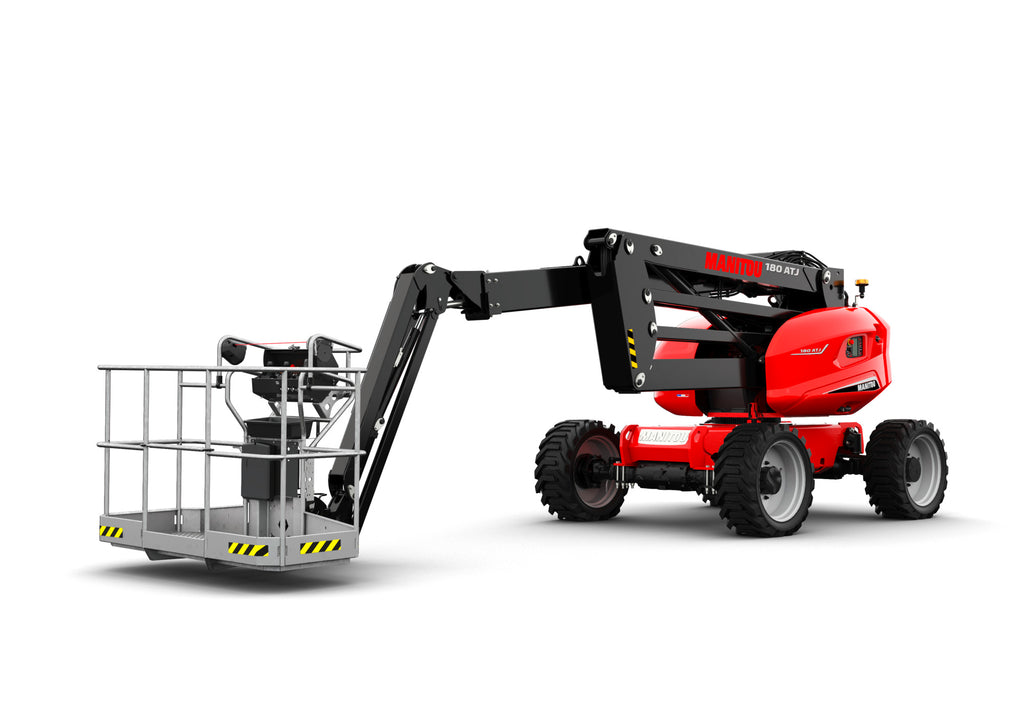

Manitou 180 ATJ CR – Nacelle élévatrice mobile articulée
La Manitou 180 ATJ CR est une nacelle élévatrice mobile articulée tout-terrain à motorisation thermique. Elle offre une hauteur de travail de 18,18 m, une portée maximale de 10,51 m et une capacité de nacelle de 230 kg. Sa conception articulée permet de contourner les obstacles et de positionner la nacelle dans des zones de travail éloignées.
Caractéristiques principales
| Caractéristique |
Manitou 180 ATJ CR |
| Type |
Nacelle élévatrice mobile articulée |
| Motorisation |
Thermique |
| Hauteur de travail |
18,18 m |
| Hauteur de plateforme |
16,18 m |
| Portée maximale |
10,51 m |
| Surplomb |
7,42 m |
| Capacité de la nacelle |
230 kg |
| Rotation tourelle |
360° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire haut / bas |
+65° / -59,50° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 430 kg |
| Longueur du panier |
1,80 m |
| Largeur du panier |
0,80 m |
| Hauteur plancher / accès |
0,43 m |
| Longueur hors-tout |
7,79 m |
| Largeur hors-tout |
2,32 m |
| Hauteur hors-tout |
2,47 m |
| Longueur hors-tout repliée |
5,56 m |
| Hauteur hors-tout repliée |
2,56 m |
| Déport du contrepoids – tourelle à 90° |
0,22 m |
| Rayon de braquage extérieur |
3,63 m |
| Garde au sol au centre de l’empattement |
0,40 m |
| Empattement |
2,20 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – mode transport |
5 km/h |
| Vitesse de translation – mode travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
Moteur
| Caractéristique |
Valeur |
| Marque du moteur |
Kubota |
| Modèle |
D1105-E4B |
| Norme moteur |
Stage IIIA / Stage V |
| Puissance |
24,80 ch / 18,50 kW |
| Réservoir carburant |
52 l |
| Consommation quotidienne |
4,27 l |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
10 daN/cm² |
| Pression hydraulique |
340 bar |
| Capacité du réservoir hydraulique |
54 l |
Équipements et caractéristiques
| Caractéristique |
Valeur / information |
| Conception |
Nacelle articulée tout-terrain |
| Capacité |
230 kg |
| Nombre de personnes |
2 intérieur / 2 extérieur |
| Rotation tourelle |
360° |
| Rotation nacelle |
90° droite / 90° gauche |
| Roues motrices |
2 avant / 2 arrière |
| Roues directrices |
2 avant / 2 arrière |
| Garde au sol |
0,40 m |
| Empattement |
2,20 m |
| Essieu oscillant |
Oui |
| Pneus |
Gonflés mousse |
Manitou présente la 180 ATJ CR comme une nacelle destinée aux travaux en hauteur, avec une conception permettant de travailler notamment sur des sols accidentés, boueux, irréguliers ou sableux.
Système de protection secondaire – SPS
Le SPS (Secondary Protection System) est un système de protection de l'opérateur proposé sur la gamme de nacelles Manitou. Il utilise un câble sensible situé devant le panneau de commande afin de contribuer à la protection de l'opérateur.
Les chiffres clés
| Donnée |
Valeur |
| Hauteur de travail |
18,18 m |
| Hauteur de plateforme |
16,18 m |
| Portée maximale |
10,51 m |
| Surplomb |
7,42 m |
| Capacité |
230 kg |
| Nombre de personnes |
2 |
| Rotation tourelle |
360° |
| Pente franchissable |
45 % |
| Poids |
7 430 kg |
| Largeur |
2,32 m |
| Hauteur hors-tout |
2,47 m |
| Puissance moteur |
18,50 kW |
| Réservoir carburant |
52 l |
Conformité
La Manitou 180 ATJ CR est indiquée par Manitou comme conforme aux normes et directives suivantes :
-
2006/42/CE – Machines, version révisée de la norme EN 280-1:2022
-
2004/108/CE – Compatibilité électromagnétique
-
EN 12895:2015 + A1:2019 – Compatibilité électromagnétique
FAQ – Manitou 180 ATJ CR
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 180 ATJ CR ? |
18,18 m. |
| Quelle est la hauteur de plateforme ? |
16,18 m. |
| Quelle est la portée maximale ? |
10,51 m. |
| Quel est le surplomb maximal ? |
7,42 m. |
| Quelle est la capacité de la nacelle ? |
230 kg. |
| Combien de personnes peuvent travailler dans la nacelle ? |
2 personnes. |
| Quelle est la motorisation ? |
Kubota D1105-E4B. |
| Quelle est la puissance du moteur ? |
24,80 ch / 18,50 kW. |
| Quelle est la pente franchissable ? |
45 %. |
| La tourelle tourne-t-elle à 360° ? |
Oui. |
| La machine possède-t-elle quatre roues motrices ? |
Oui, avec 2 roues motrices à l'avant et 2 à l'arrière. |
| La machine possède-t-elle quatre roues directrices ? |
Oui, avec 2 roues directrices à l'avant et 2 à l'arrière. |
| Quel est le poids de la machine ? |
7 430 kg. |
| Quelle est la capacité du réservoir hydraulique ? |
54 l. |
| Quelle est la capacité du réservoir carburant ? |
52 l. |
