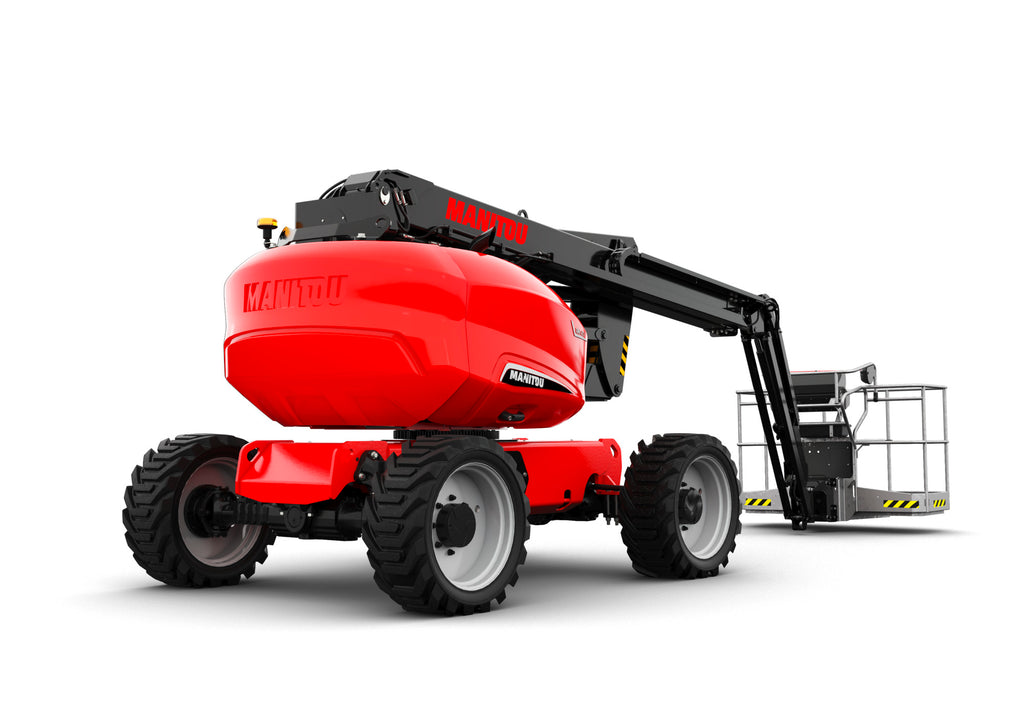

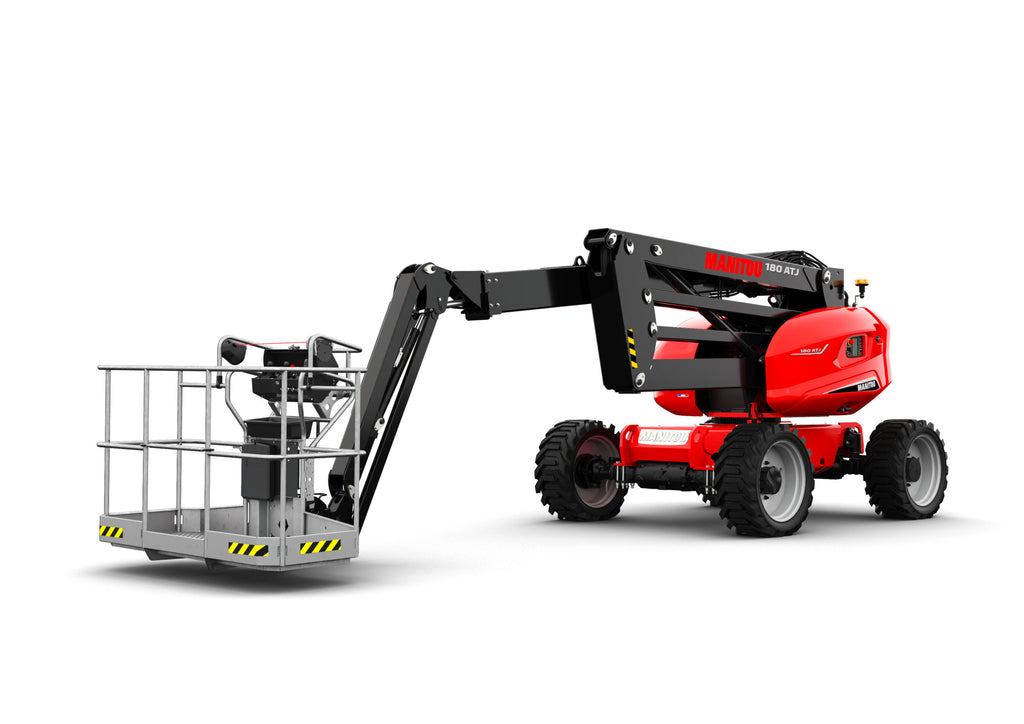

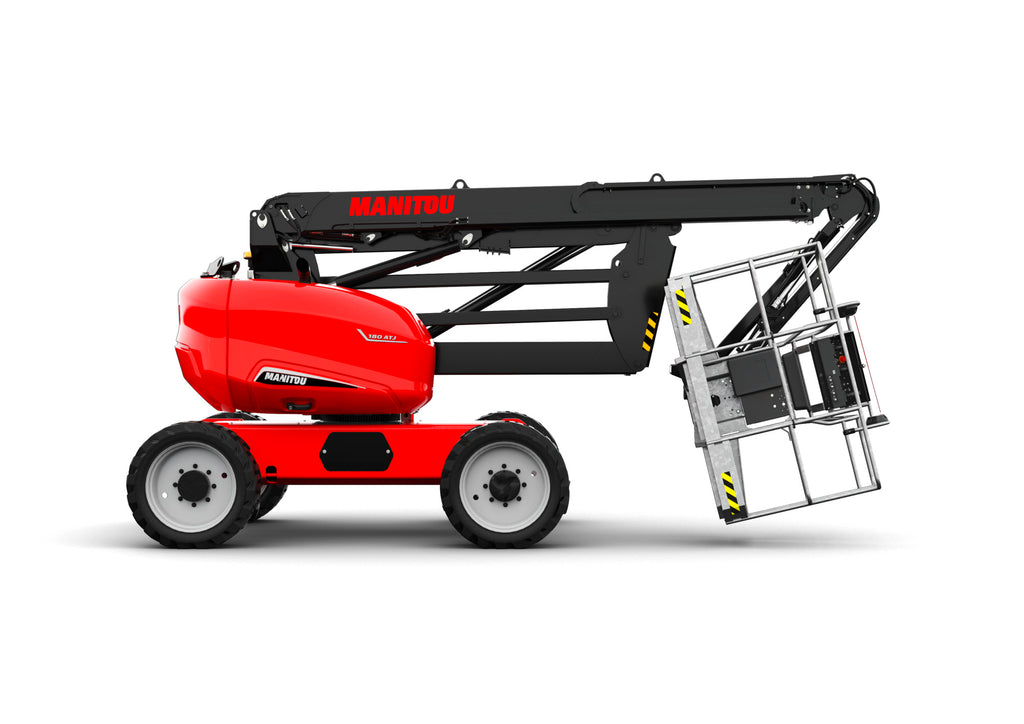

Manitou 180 ATJ – Nacelle élévatrice mobile articulée
La Manitou 180 ATJ est une nacelle élévatrice mobile articulée tout-terrain à motorisation thermique. Elle offre une hauteur de travail de 18,18 m, une portée maximale de 10,51 m et une capacité de nacelle de 230 kg. Sa conception articulée permet de contourner les obstacles et de positionner la nacelle dans des zones de travail éloignées.
Caractéristiques principales
| Caractéristique |
Manitou 180 ATJ |
| Type |
Nacelle élévatrice mobile articulée |
| Motorisation |
Thermique |
| Hauteur de travail |
18,18 m |
| Hauteur de plateforme |
16,18 m |
| Portée maximale |
10,51 m |
| Surplomb |
7,42 m |
| Capacité de la nacelle |
230 kg |
| Rotation tourelle |
350° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire haut / bas |
+65° / -59,50° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 430 kg |
| Longueur du panier |
1,80 m |
| Largeur du panier |
0,80 m |
| Hauteur plancher / accès |
0,43 m |
| Longueur hors-tout |
7,79 m |
| Largeur hors-tout |
2,32 m |
| Hauteur hors-tout |
2,47 m |
| Longueur hors-tout repliée |
5,56 m |
| Hauteur hors-tout repliée |
2,56 m |
| Déport du contrepoids – tourelle à 90° |
0,22 m |
| Rayon de braquage extérieur |
3,63 m |
| Garde au sol au centre de l’empattement |
0,40 m |
| Empattement |
2,20 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – mode transport |
5 km/h |
| Vitesse de translation – mode travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
Moteur
| Caractéristique |
Valeur |
| Marque / modèle moteur |
Kubota D1105-E4B |
| Norme moteur |
Stage IIIA / Stage V |
| Puissance |
24,80 ch / 18,50 kW |
| Réservoir carburant |
52 l |
| Consommation quotidienne |
4,27 l |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
10 daN/cm² |
| Pression hydraulique |
340 bar |
| Capacité du réservoir hydraulique |
54 l |
| Vibrations mains / bras |
< 0,50 m/s² |
Équipements et caractéristiques
| Équipement / caractéristique |
Description |
| Conception |
Nacelle articulée tout-terrain |
| Utilisation |
Extérieur sur sols accidentés, boueux, irréguliers ou sableux |
| Capacité |
230 kg |
| Nombre de personnes |
2 intérieur / 2 extérieur |
| Rotation tourelle |
350° |
| Rotation nacelle |
90° droite / 90° gauche |
| Roues motrices |
4 roues motrices |
| Roues directrices |
4 roues directrices |
| Garde au sol |
0,40 m au centre de l’empattement |
| Essieu oscillant actif |
Oui |
| Mouvements simultanés |
4 mouvements simultanés |
Manitou présente la 180 ATJ comme une nacelle articulée tout-terrain destinée notamment aux terrains accidentés, boueux, irréguliers ou sableux.
Système de protection secondaire – SPS

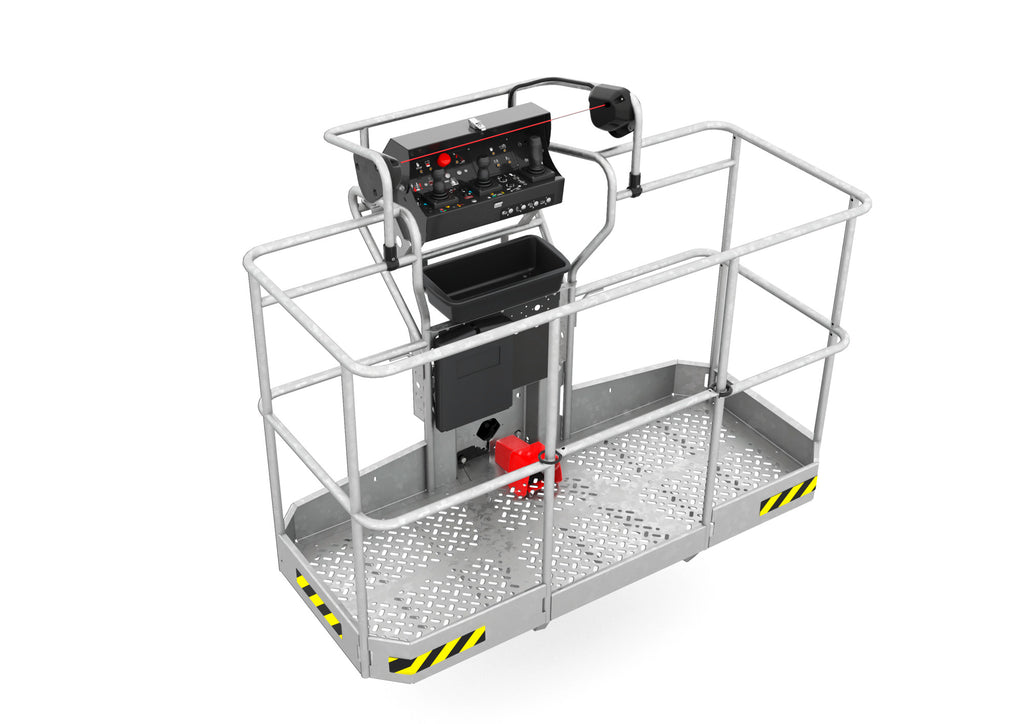

Le SPS (Secondary Protection System) est un système de protection destiné à l’opérateur. Il utilise un câble sensible situé devant le panneau de commande ; son activation entraîne l’arrêt de la machine.
Les chiffres clés
| Donnée |
Valeur |
| Hauteur de travail |
18,18 m |
| Hauteur de plateforme |
16,18 m |
| Portée maximale |
10,51 m |
| Surplomb |
7,42 m |
| Capacité |
230 kg |
| Nombre de personnes |
2 |
| Rotation tourelle |
350° |
| Pente franchissable |
45 % |
| Poids |
7 430 kg |
| Largeur |
2,32 m |
| Hauteur hors-tout |
2,47 m |
| Puissance moteur |
18,50 kW |
| Réservoir carburant |
52 l |
Conformité
La Manitou 180 ATJ est conforme aux normes et directives indiquées par Manitou :
-
2006/42/CE – Machines, avec version révisée de la norme EN 280-1:2022
-
2004/108/CE – Compatibilité électromagnétique
-
EN 12895:2015 + A1:2019 – Compatibilité électromagnétique
FAQ – Manitou 180 ATJ
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 180 ATJ ? |
18,18 m. |
| Quelle est la hauteur de plateforme ? |
16,18 m. |
| Quelle est la portée maximale ? |
10,51 m. |
| Quel est le surplomb maximal ? |
7,42 m. |
| Quelle est la capacité de la nacelle ? |
230 kg. |
| Combien de personnes peuvent travailler dans la nacelle ? |
2 personnes. |
| Quelle est la motorisation ? |
Un moteur Kubota D1105-E4B. |
| Quelle est la puissance du moteur ? |
24,80 ch / 18,50 kW. |
| Quelle est la pente franchissable ? |
45 %. |
| La Manitou 180 ATJ possède-t-elle 4 roues motrices ? |
Oui, les roues motrices avant / arrière sont 2 / 2. |
| La machine possède-t-elle 4 roues directrices ? |
Oui, les roues directrices avant / arrière sont 2 / 2. |
| Quel est le poids de la machine ? |
7 430 kg. |
| Quelle est la capacité du réservoir hydraulique ? |
54 l. |
| Quelle est la capacité du réservoir carburant ? |
52 l. |
