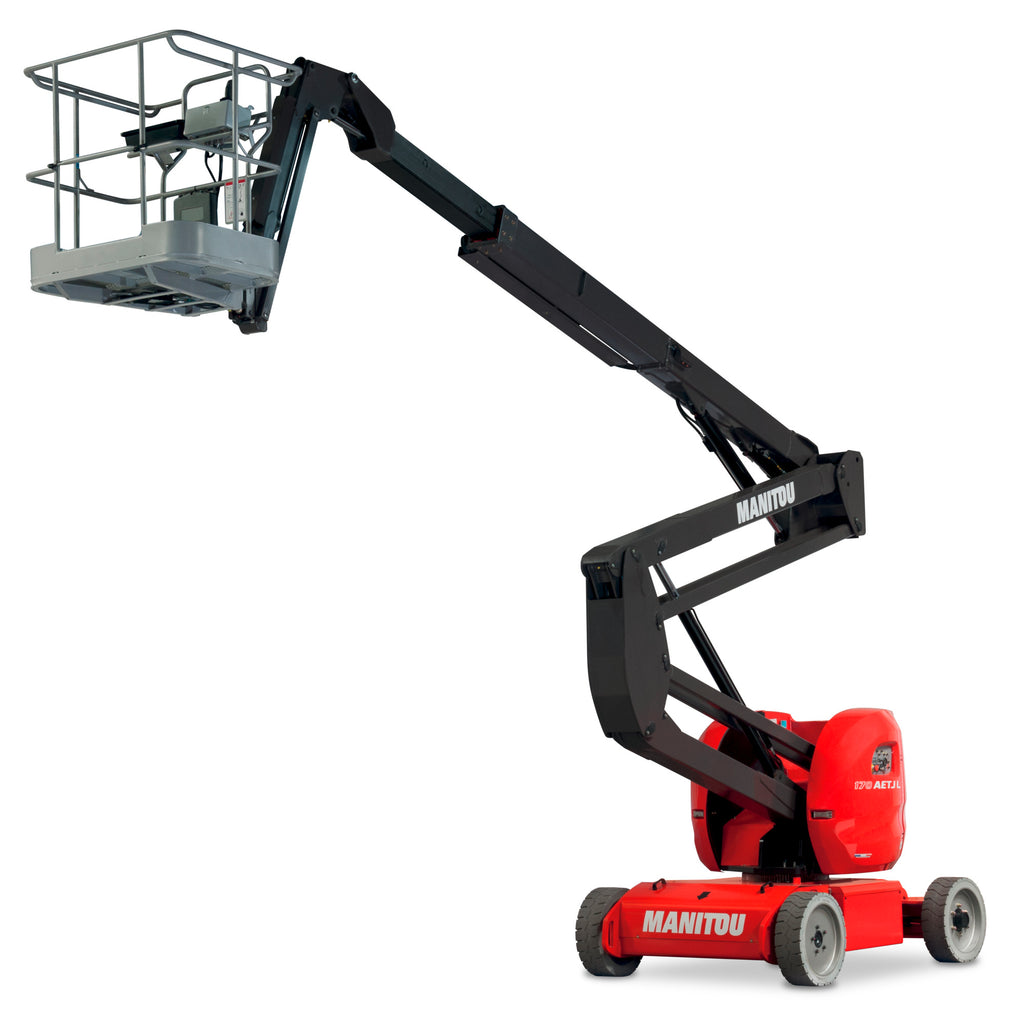

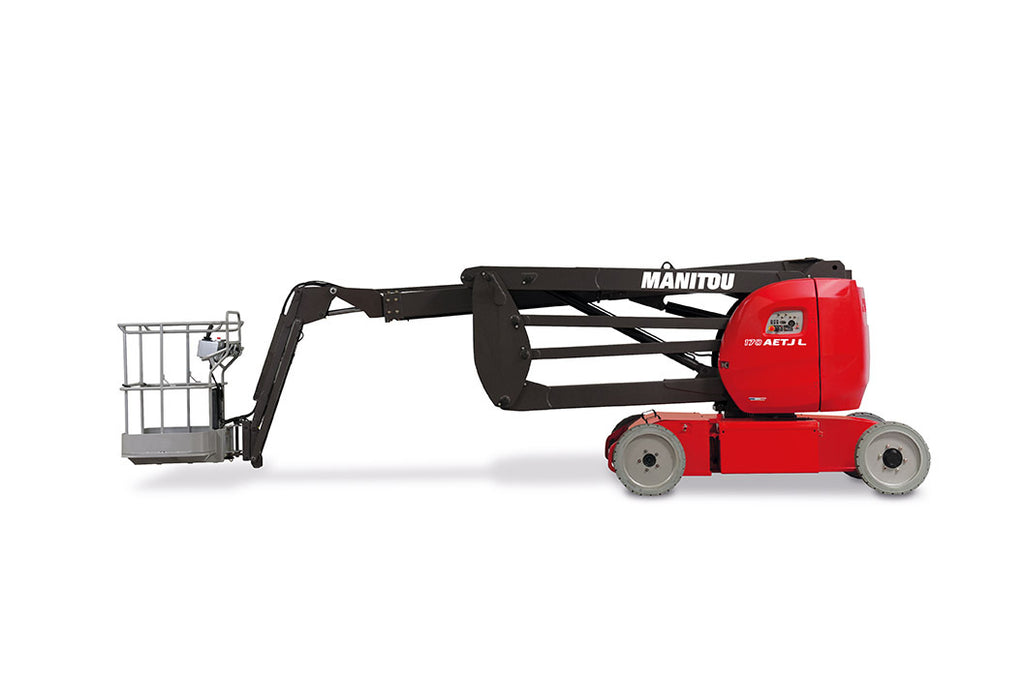

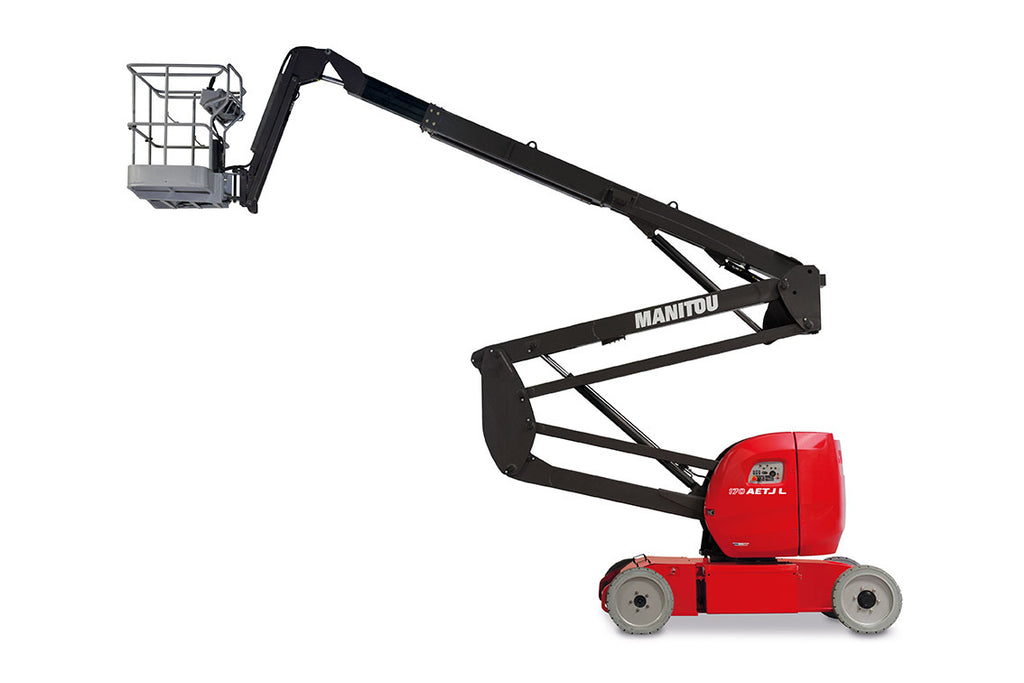

Manitou 170 AETJ – Nacelle élévatrice mobile articulée
La Manitou 170 AETJ est une nacelle élévatrice mobile articulée électrique offrant une hauteur de travail de 16,51 m, une capacité de nacelle de 220 kg et une capacité de 2 personnes en intérieur. Sa structure articulée permet d'atteindre des zones de travail éloignées avec un déport maximal de 9 m.
Caractéristiques principales
| Caractéristique |
Manitou 170 AETJ |
| Type |
Nacelle élévatrice mobile articulée |
| Motorisation |
Électrique |

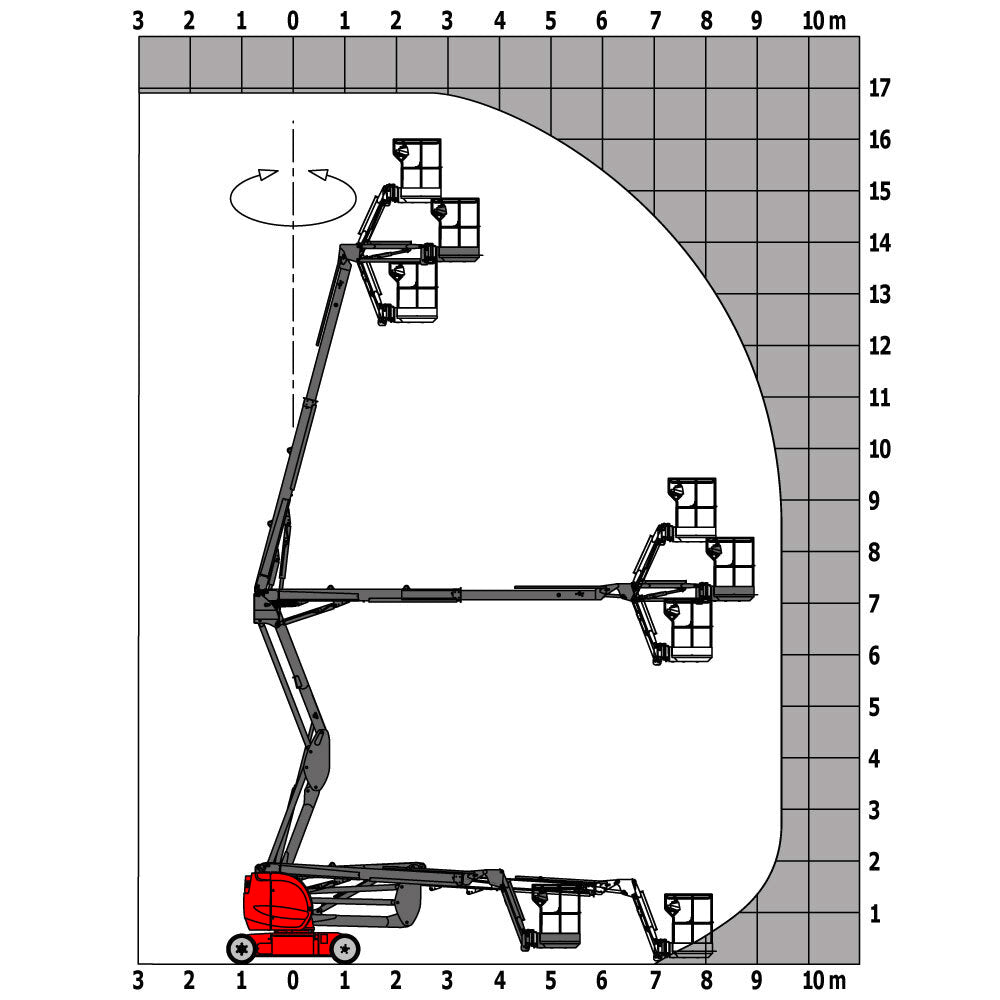

| Hauteur de travail |
16,51 m |
| Hauteur de plateforme |
14,51 m |
| Déport maximal |
9,00 m |
| Surplomb |
7,00 m |
| Capacité de la nacelle |
220 kg |
| Rotation tourelle |
355° |
| Rotation nacelle droite / gauche |
66° / 59° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Pente franchissable |
22 % |
| Dévers autorisé |
3° |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire haut / bas |
+70° / -70° |
| Longueur pendulaire |
1,26 m |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 225 kg |
| Longueur du panier |
1,20 m |
| Largeur du panier |
0,92 m |
| Hauteur plancher / accès |
0,40 m |
| Longueur hors-tout |
6,84 m |
| Largeur hors-tout |
1,75 m |
| Hauteur hors-tout |
1,97 m |
| Longueur hors-tout repliée |
5,12 m |
| Hauteur hors-tout repliée |
2,04 m |
| Déport du contrepoids – tourelle à 90° |
0,08 m |
| Rayon de giration extérieur |
4,30 m |
| Garde au sol au centre de l'empattement |
0,14 m |
| Empattement |
2,00 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – mode transport |
5 km/h |
| Vitesse de translation – mode travail |
0,60 km/h |
| Pente franchissable |
22 % |
| Dévers autorisé |
3° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Bandage non marquant |
| Pneumatiques standards |
24 × 7.5 in / 600 × 190 mm |
| Roues motrices avant / arrière |
0 / 2 |
| Roues directrices avant / arrière |
2 / 0 |
| Freinage avant / arrière |
0 / 2 |
Moteur et batterie
| Caractéristique |
Valeur |
| Puissance moteur de traction |
2 × 3 kW |
| Puissance moteur d'élévation |
3,70 kW |
| Tension batterie |
48 V |
| Tension / capacité batterie |
48 V / 240 Ah |
| Énergie batterie |
11 kWh |
| Chargeur intégré |
48 V / 30 A |
| Nombre de cycles avec batterie standard HIRD |
46 |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
16,60 daN/cm² |
| Pression hydraulique |
200 bar |
| Capacité du réservoir hydraulique |
15 l |
| Vibrations mains / bras |
< 0,66 m/s² |
Équipements et caractéristiques
| Équipement / caractéristique |
Description |
| Structure |
Articulée |
| Plancher panier |
Ajouré |
| Détecteurs de dévers |
Oui |
| Capteurs de charge |
Oui |
| Valves sur vérins |
Oui |
| Freinage |
Freinage négatif |
| Rotation tourelle |
355° |
| Rotation nacelle |
66° / 59° |
| Capacité |
220 kg |
| Nombre de personnes |
2 intérieur / 2 extérieur |
Manitou met notamment en avant la structure articulée, la souplesse des mouvements hydrauliques, le plancher de panier ajouré, les détecteurs de dévers, les capteurs de charge, les valves sur vérins et le système de freinage négatif.
Système de protection secondaire – SPS
Le SPS (Secondary Protection System) est un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, son activation entraîne l'arrêt immédiat de la machine.
Les chiffres clés
| Donnée |
Valeur |
| Hauteur de travail |
16,51 m |
| Hauteur de plateforme |
14,51 m |
| Déport maximal |
9,00 m |
| Surplomb |
7,00 m |
| Capacité |
220 kg |
| Nombre de personnes |
2 |
| Rotation tourelle |
355° |
| Pente franchissable |
22 % |
| Poids |
7 225 kg |
| Largeur |
1,75 m |
| Hauteur hors-tout |
1,97 m |
| Batterie |
48 V / 240 Ah |
| Énergie batterie |
11 kWh |
FAQ – Manitou 170 AETJ
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 170 AETJ ? |
16,51 m. |
| Quelle est la hauteur de plateforme ? |
14,51 m. |
| Quel est le déport maximal ? |
9 m. |
| Quel est le surplomb ? |
7 m. |
| Quelle est la capacité de la nacelle ? |
220 kg. |
| Combien de personnes peuvent travailler dans la nacelle ? |
2 personnes en intérieur. |
| Quelle est la motorisation ? |
Électrique. |
| Quelle est la tension de la batterie ? |
48 V. |
| Quelle est la capacité de la batterie ? |
240 Ah, soit 11 kWh d'énergie. |
| Quelle est la pente franchissable ? |
22 %. |
| Quelle est la vitesse de travail ? |
0,60 km/h. |
| Quel est le poids de la machine ? |
7 225 kg. |
| La machine possède-t-elle un système de protection opérateur ? |
Oui, avec le SPS (Secondary Protection System). |
