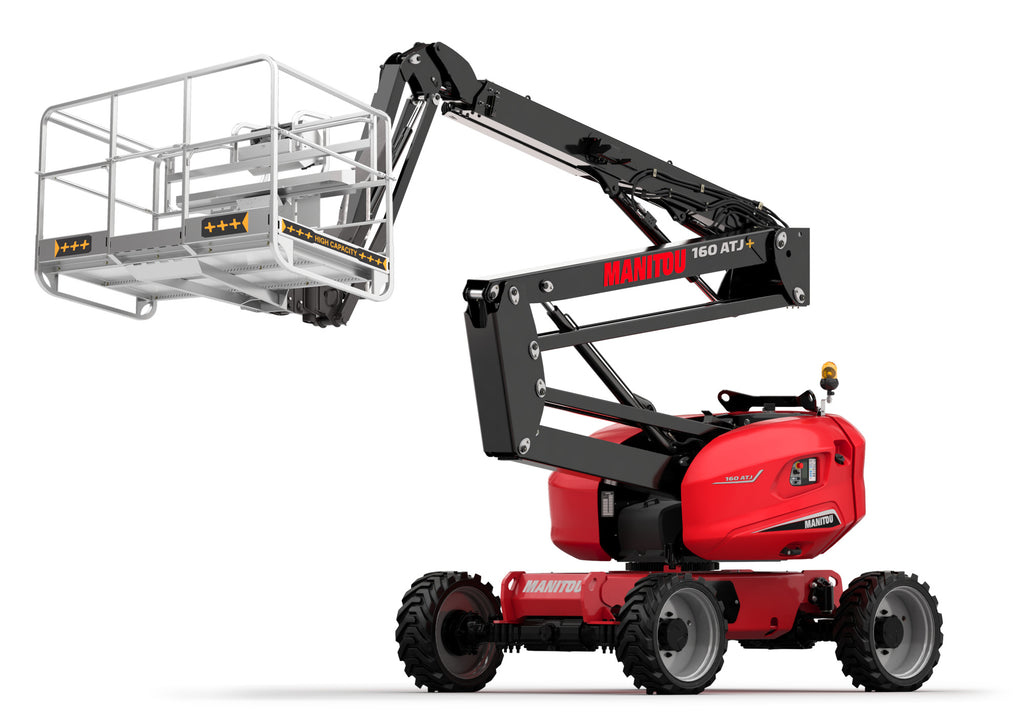

Manitou 160 ATJ+ RC – Nacelle élévatrice mobile articulée
La Manitou 160 ATJ+ RC est une nacelle élévatrice mobile articulée tout-terrain à motorisation thermique. Elle offre une hauteur de travail de 16,21 m, une portée maximale de 8,52 m et une capacité de nacelle de 408 kg. Elle est conçue pour accueillir jusqu'à 3 opérateurs et évoluer sur des terrains accidentés, irréguliers ou boueux.
Caractéristiques principales
| Caractéristique |
Manitou 160 ATJ+ RC |
| Type |
Nacelle élévatrice mobile articulée |
| Motorisation |
Thermique |
| Hauteur de travail |
16,21 m |
| Hauteur de plateforme |
14,21 m |
| Portée maximale |
8,52 m |
| Surplomb |
7,39 m |
| Capacité de la nacelle |
408 kg |
| Rotation tourelle |
360° |
| Rotation nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
3 / 3 |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire haut / bas |
+66,50° / -65,80° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 500 kg |
| Dimensions du panier L × l |
2,30 × 0,90 m |
| Hauteur plancher / accès |
0,38 m |
| Longueur hors tout |
7,09 m |
| Largeur hors tout |
2,38 m |
| Hauteur hors tout |
2,47 m |
| Longueur hors tout repliée |
4,89 m |
| Hauteur hors tout repliée |
2,94 m |
| Déport du contrepoids, tourelle à 90° |
0,19 m |
| Rayon de braquage extérieur |
4,03 m |
| Garde au sol au centre de l’empattement |
0,40 m |
| Empattement |
2,20 m |
Performances
| Caractéristique |
Valeur |
| Vitesse de translation – mode transport |
5 km/h |
| Vitesse de translation – mode travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et transmission
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
Moteur
| Caractéristique |
Valeur |
| Marque moteur |
Kubota |
| Modèle |
D1105-E4B |
| Norme moteur |
Stage V |
| Puissance |
24,50 ch / 18,50 kW |
| Capacité du réservoir carburant |
52 l |
| Consommation quotidienne |
4,51 l |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Pression hydraulique |
340 bar |
| Capacité du réservoir hydraulique |
54,20 l |
| Poinçonnage au sol |
11,60 daN/cm² |
| Bruit à l'environnement LwA |
< 105 dB |
| Vibrations mains / bras |
< 0,50 m/s² |
Équipements et caractéristiques
| Équipement / caractéristique |
Description |
| Conception articulée |
Permet les travaux en hauteur avec précision et rapidité |
| Conception tout-terrain |
Adaptée aux terrains accidentés, irréguliers ou boueux |
| Capacité |
408 kg |
| Capacité opérateurs |
Jusqu'à 3 opérateurs
|
| Rotation tourelle |
360° |
| Rotation nacelle |
90° droite / 90° gauche |
| Roues motrices |
4 roues motrices |
| Roues directrices |
4 roues directrices |
| Essieu oscillant actif |
Présent |
| Garde au sol |
0,40 m au centre de l'empattement |

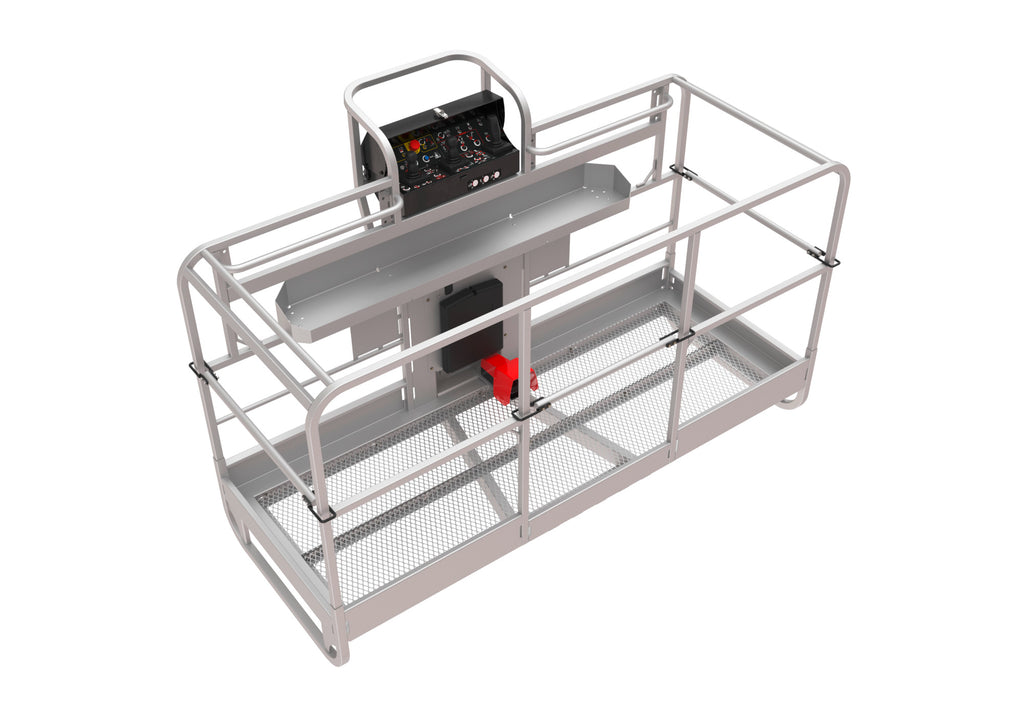

| Panier |
Spacieux et résistant |
| Mouvements simultanés |
4 mouvements simultanés |
| Rotation continue |
Disponible en option |
| Élingage |
Élingage sans traverse de levage |
Systèmes de sécurité et innovations
SPS – Secondary Protection System
Le SPS est un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble provoque l'arrêt immédiat de la machine.
Lighting Pack
Le pack d'éclairage intégré permet d'éclairer jusqu'à 8 mètres. Il est conçu notamment pour les opérations de chargement et déchargement du camion ainsi que les déplacements sur chantier de nuit. Le système utilise un capteur de luminosité pour l'activation automatique.
OSS – Operation Safety System
L'OSS est une fonction intégrée destinée à surveiller et aider à prévenir certains comportements dangereux, notamment concernant le port du harnais, les terrains accidentés, les dévers, le basculement et les obstacles.
Mode réserve batterie
La machine dispose également d'un mode permettant de libérer la puissance résiduelle de la batterie lorsqu'elle est déchargée. Son activation nécessite un code d'accès.
Remarque : cette fonction est une innovation commune à la plateforme Manitou et ne constitue pas une motorisation électrique de la 160 ATJ+ RC.
Les chiffres clés
| Donnée |
Valeur |
| Hauteur de travail |
16,21 m |
| Portée maximale |
8,52 m |
| Surplomb |
7,39 m |
| Capacité |
408 kg |
| Nombre d'opérateurs |
3 |
| Rotation tourelle |
360° |
| Pente franchissable |
45 % |
| Poids |
7 500 kg |
| Largeur |
2,38 m |
| Hauteur hors tout |
2,47 m |
| Puissance moteur |
18,50 kW |
Conformité
La Manitou 160 ATJ+ RC est conforme aux directives et normes indiquées par Manitou :
-
2006/42/CE – Machines, version révisée de la norme EN 280-1:2022
-
2004/108/CE – Compatibilité électromagnétique
-
EN 12895:2015 + A1:2019 – Compatibilité électromagnétique
FAQ – Manitou 160 ATJ+ RC
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 160 ATJ+ RC ? |
16,21 m. |
| Quelle est la portée maximale ? |
8,52 m. |
| Quelle est la capacité de la nacelle ? |
408 kg. |
| Combien de personnes peuvent prendre place dans la nacelle ? |
Jusqu'à 3 personnes. |
| La Manitou 160 ATJ+ RC est-elle adaptée au tout-terrain ? |
Oui, elle est conçue pour les terrains accidentés, irréguliers ou boueux. |
| Quelle est la pente franchissable ? |
45 %. |
| La tourelle tourne-t-elle à 360° ? |
Oui, la rotation de la tourelle est de 360°. |
| La machine possède-t-elle quatre roues directrices ? |
Oui, les roues directrices avant et arrière sont 2 / 2. |
| Quelle est la motorisation ? |
Un moteur Kubota D1105-E4B Stage V de 24,50 ch / 18,50 kW. |
| Quel est le poids de la machine ? |
7 500 kg. |
