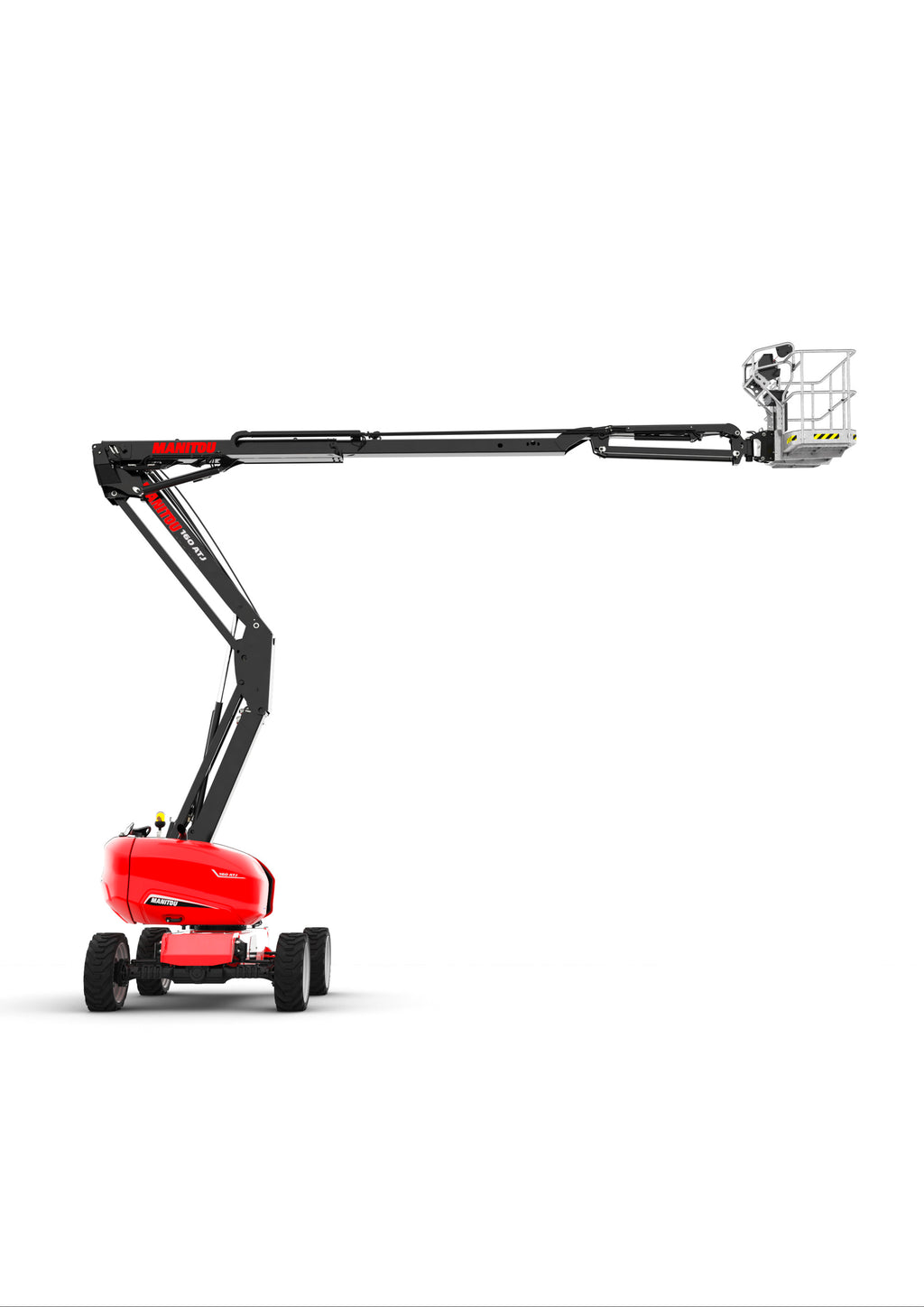

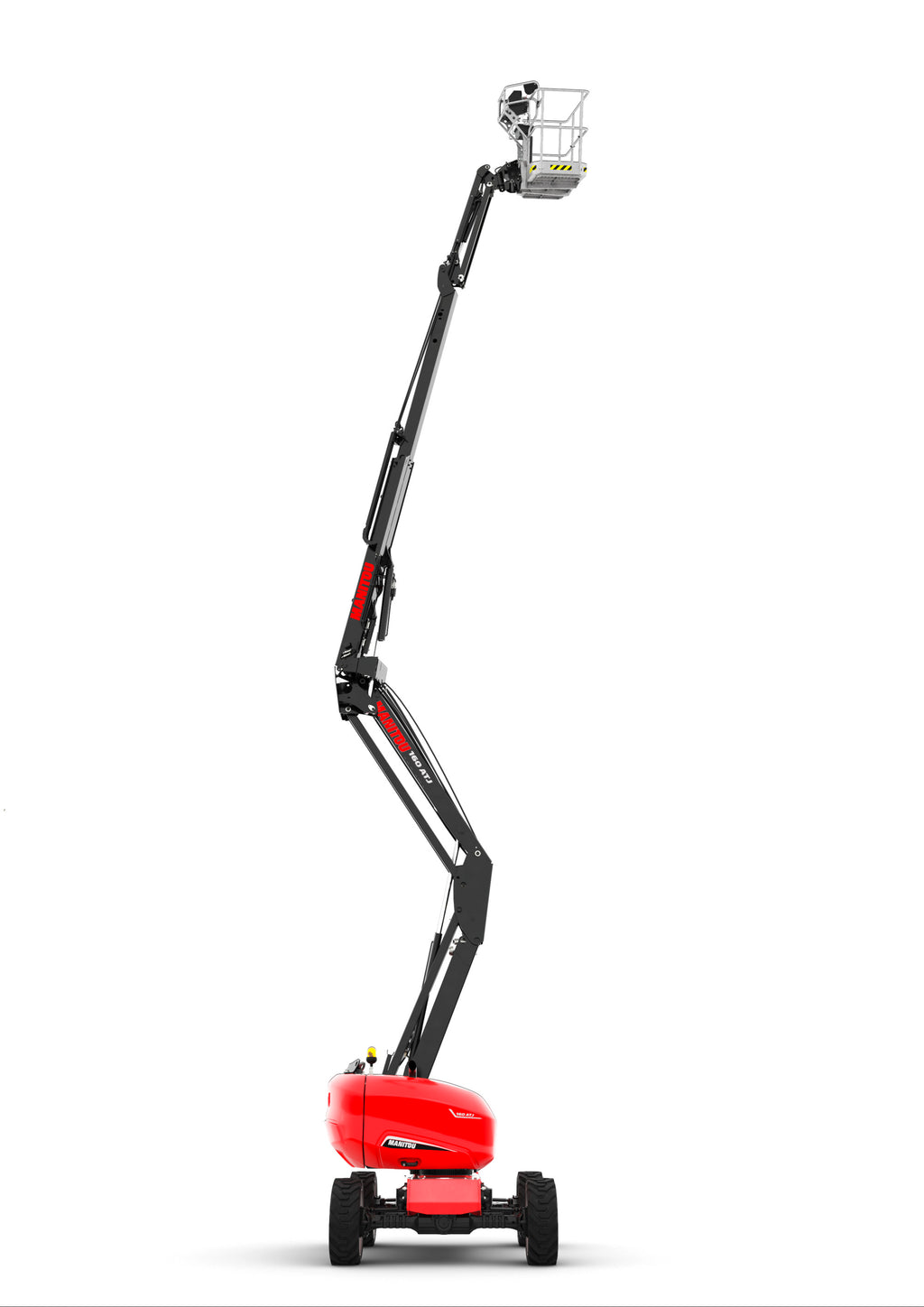

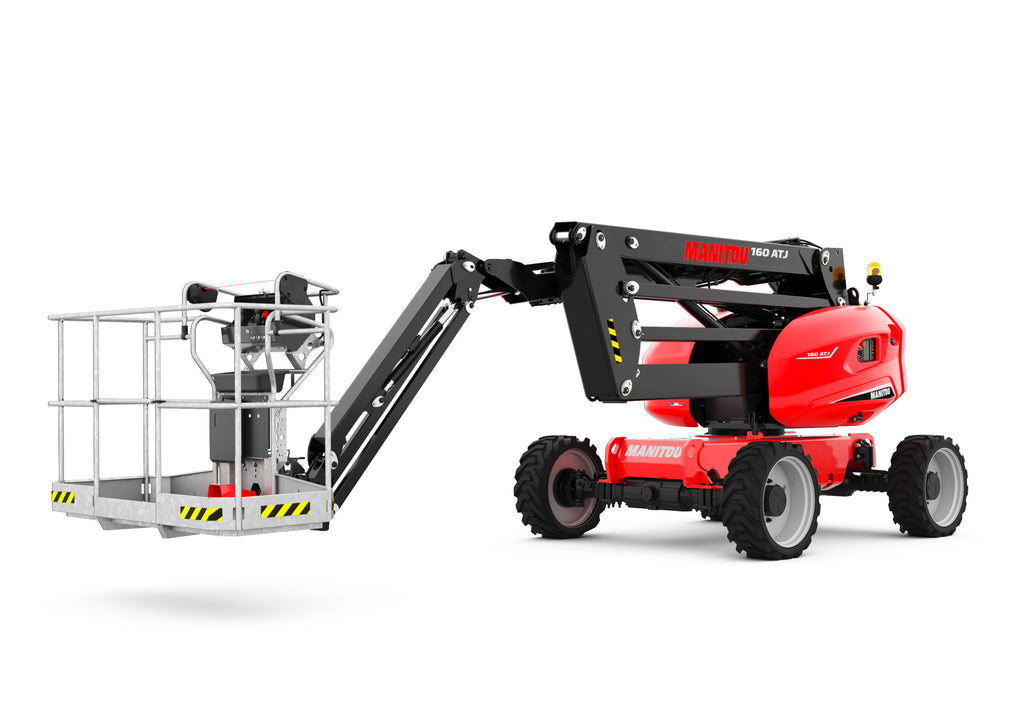

Manitou 160 ATJ RC – Nacelle élévatrice articulée tout-terrain
La Manitou 160 ATJ RC est une nacelle élévatrice articulée thermique destinée aux travaux en hauteur sur des terrains exigeants. Elle offre une hauteur de travail de 16,02 m, un déport maximal de 8,30 m et une capacité de nacelle de 230 kg.
Caractéristiques principales
| Caractéristique |
Manitou 160 ATJ RC |
| Type de machine |
Nacelle élévatrice mobile articulée |
| Énergie |
Thermique |

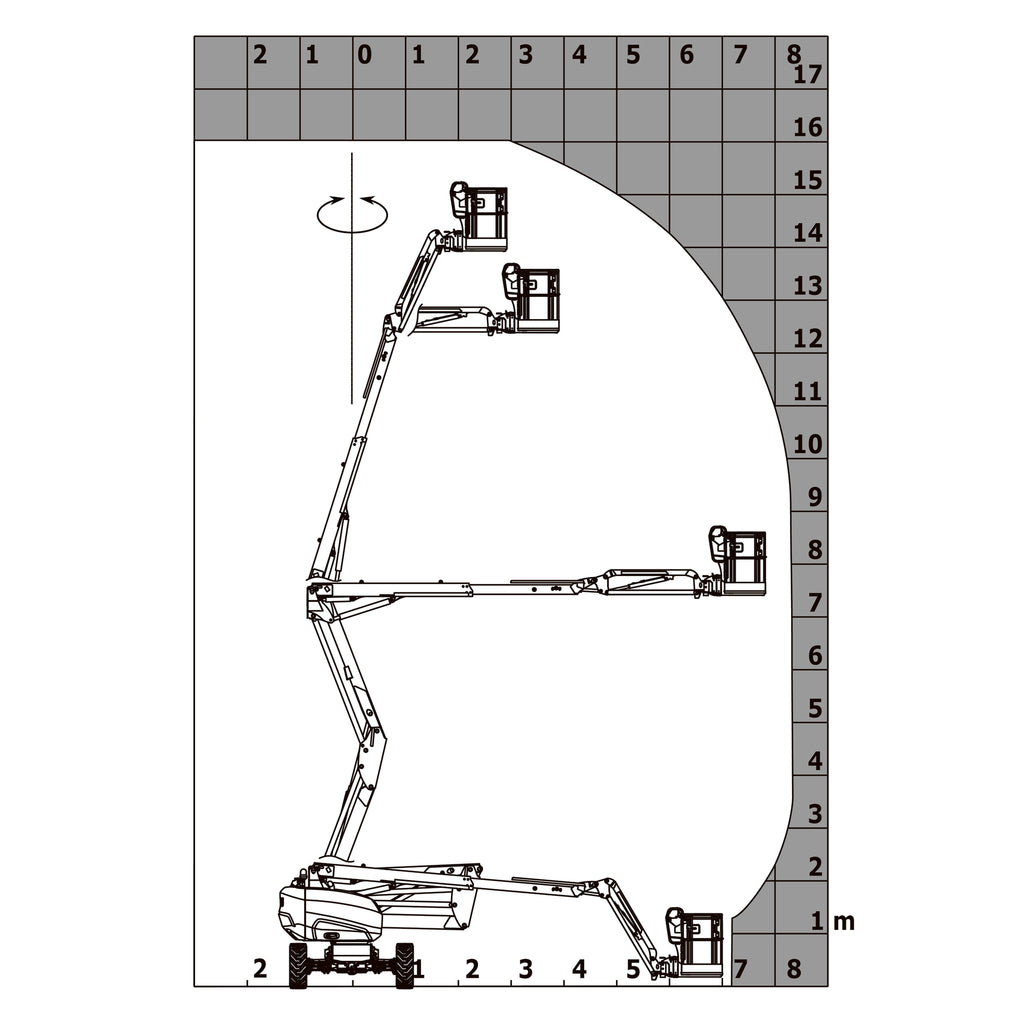

| Hauteur de travail |
16,02 m |
| Hauteur de plate-forme |
14,02 m |
| Déport maximal |
8,30 m |
| Surplomb |
7,40 m |
| Capacité de la nacelle |
230 kg |
| Rotation tourelle |
360° |
| Rotation de la nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire |
+59,50° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
6 118 kg |
| Longueur du panier |
1,80 m |
| Largeur du panier |
0,80 m |
| Hauteur plancher / accès |
0,40 m |
| Longueur hors-tout |
6,68 m |
| Largeur hors-tout |
2,38 m |
| Hauteur hors-tout |
2,37 m |

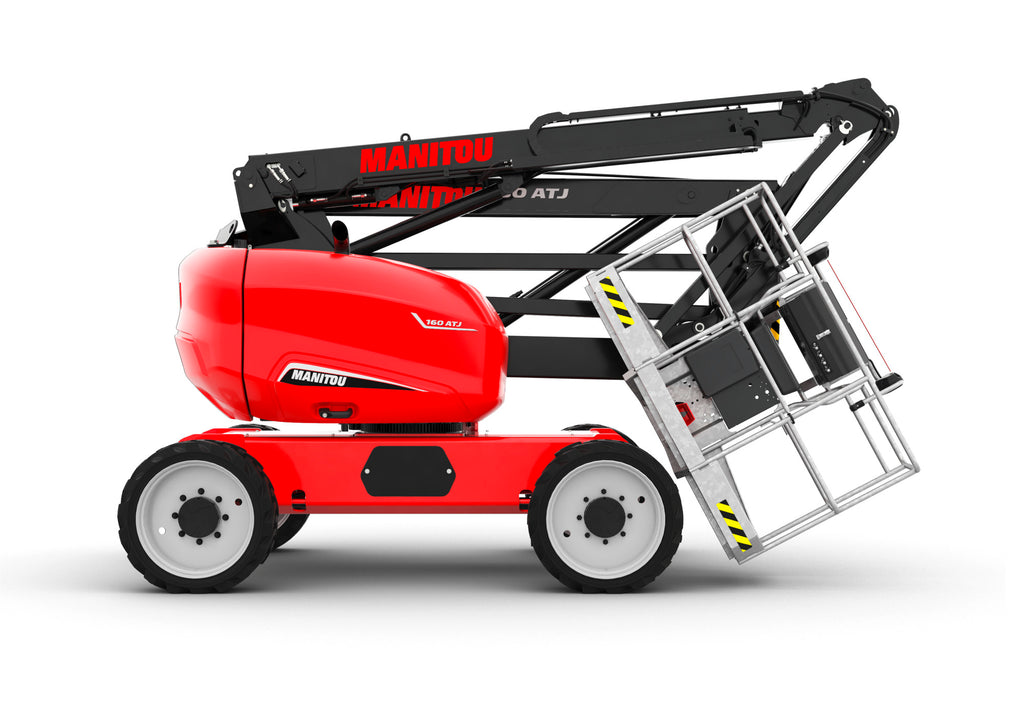

| Longueur hors-tout repliée |
4,44 m |
| Hauteur hors-tout repliée |
2,63 m |
| Déport du contrepoids – tourelle à 90° |
0,19 m |
| Rayon de braquage extérieur |
3,63 m |
| Garde au sol au centre de l’empattement |
0,36 m |
| Empattement |
2,20 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5 km/h |
| Vitesse de translation – travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
La 160 ATJ RC dispose donc de 4 roues motrices et 4 roues directrices.
Moteur
| Caractéristique |
Valeur |
| Marque du moteur |
Kubota |
| Modèle |
D1105-E4B |
| Normes moteur |
Interim Tier 4 / Stage IIIA / Stage V |
| Puissance |
24,50 ch / 18,50 kW |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
11,60 daN/cm² |
| Pression hydraulique |
340 bar |
| Capacité du réservoir hydraulique |
54,20 L |
| Capacité du réservoir carburant |
52 L |
| Bruit à l'environnement (LwA) |
< 105 dB |
| Consommation quotidienne** |
4,51 L |
Donnée de consommation indiquée sur la fiche technique Manitou.
Caractéristiques et équipements
| Caractéristique |
Valeur |
| Châssis |
Tout-terrain |
| Structure |
Renforcée |

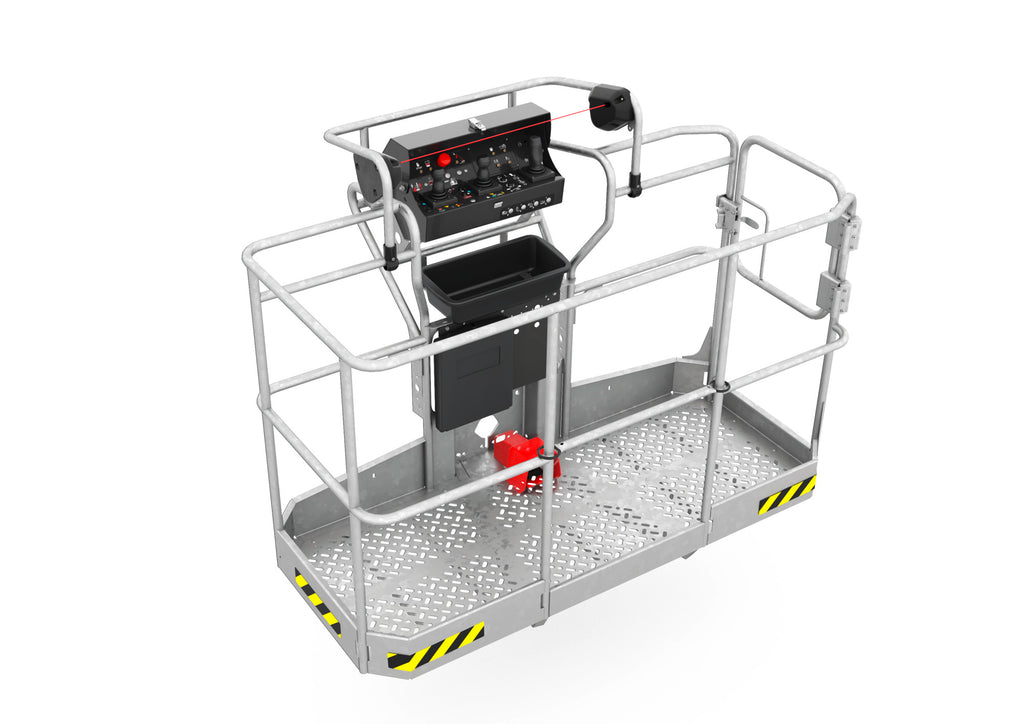

| Panier |
Entièrement galvanisé |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Rotation tourelle |
360° |
| Rotation nacelle |
90° droite / 90° gauche |
Manitou présente la 160 ATJ RC comme adaptée aux environnements difficiles et aux différents types de sols, y compris les terrains accidentés.
Points clés
| Donnée |
Valeur |
| Hauteur de travail |
16,02 m |
| Hauteur de plate-forme |
14,02 m |
| Déport maximal |
8,30 m |
| Surplomb |
7,40 m |
| Capacité nacelle |
230 kg |
| Poids |
6 118 kg |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
| Moteur |
Kubota D1105-E4B |
| Puissance moteur |
18,50 kW / 24,50 ch |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Pression hydraulique |
340 bar |
| Réservoir hydraulique |
54,20 L |
| Réservoir carburant |
52 L |
FAQ – Manitou 160 ATJ RC
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 160 ATJ RC ? |
16,02 m. |
| Quelle est la hauteur de plate-forme ? |
14,02 m. |
| Quel est le déport maximal ? |
8,30 m. |
| Quelle est la capacité de la nacelle ? |
230 kg. |
| Quel est le poids de la 160 ATJ RC ? |
6 118 kg. |
| Quel moteur équipe la 160 ATJ RC ? |
Un Kubota D1105-E4B de 18,50 kW / 24,50 ch. |
| Quelle pente peut-elle franchir ? |
45 %. |
| Quel est le dévers autorisé ? |
5°. |
| La 160 ATJ RC possède-t-elle 4 roues motrices ? |
Oui, la fiche Manitou indique 2 roues motrices à l'avant et 2 à l'arrière. |
| Possède-t-elle 4 roues directrices ? |
Oui, avec 2 roues directrices à l'avant et 2 à l'arrière. |
| Quelle est sa largeur hors-tout ? |
2,38 m. |
| Quelle est sa hauteur hors-tout ? |
2,37 m. |
| Quelle est sa longueur hors-tout ? |
6,68 m. |
| Quel est son rayon de braquage extérieur ? |
3,63 m. |
