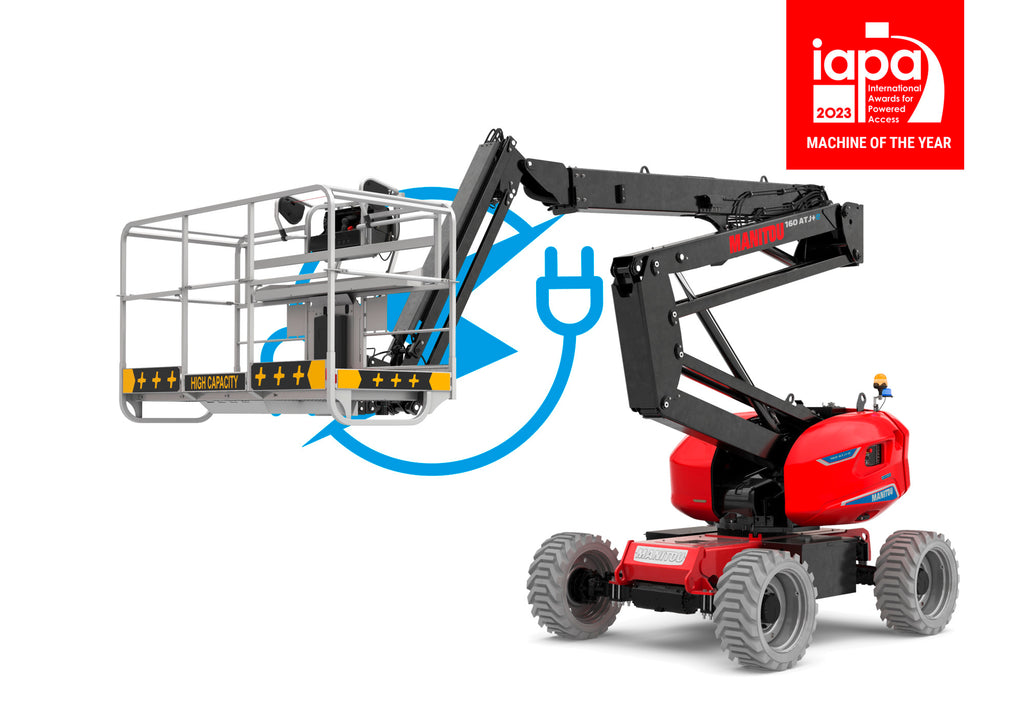

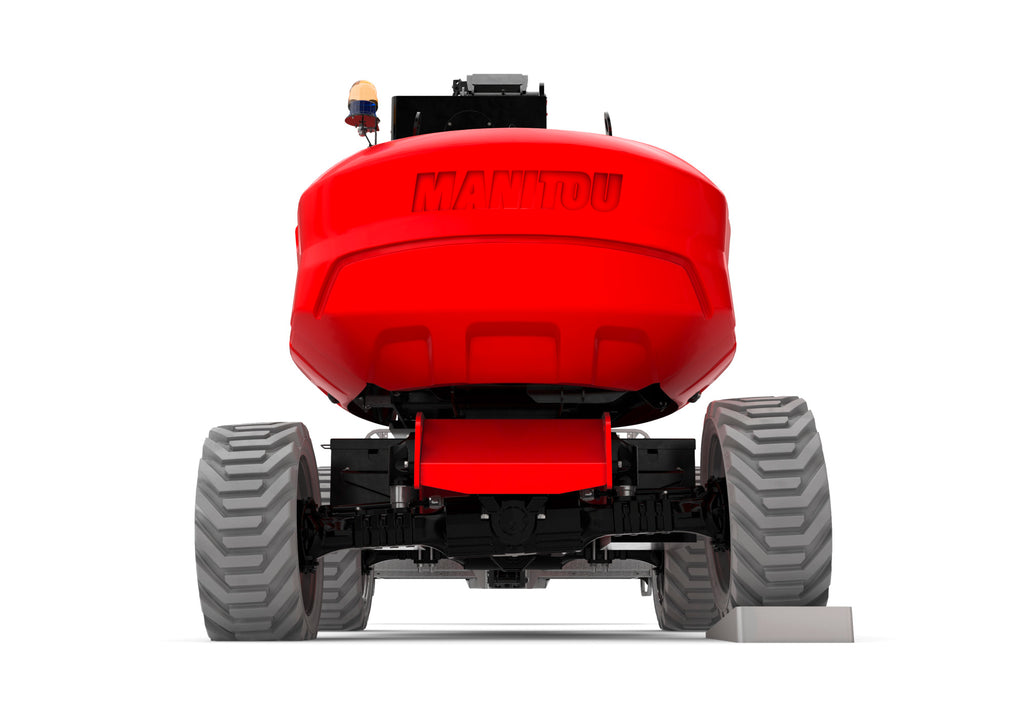

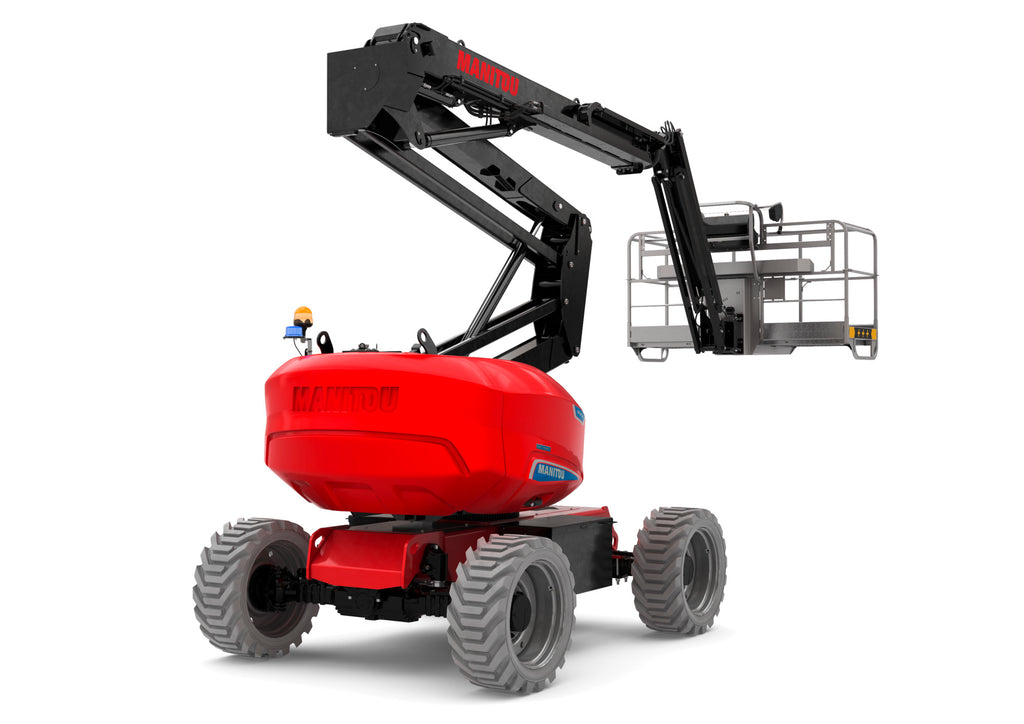

Manitou 160 ATJ+ e RC – Nacelle élévatrice articulée électrique
La Manitou 160 ATJ+ e RC est une nacelle élévatrice articulée 100 % électrique et tout-terrain, conçue pour les travaux en hauteur en extérieur comme en intérieur. Elle associe une transmission 4 roues motrices, une direction 4 roues directrices, une capacité de 408 kg et une hauteur de travail de 16,22 m.
Caractéristiques principales
| Caractéristique |
Manitou 160 ATJ+ e RC |
| Type de machine |
Nacelle élévatrice mobile articulée |
| Énergie |
100 % électrique |

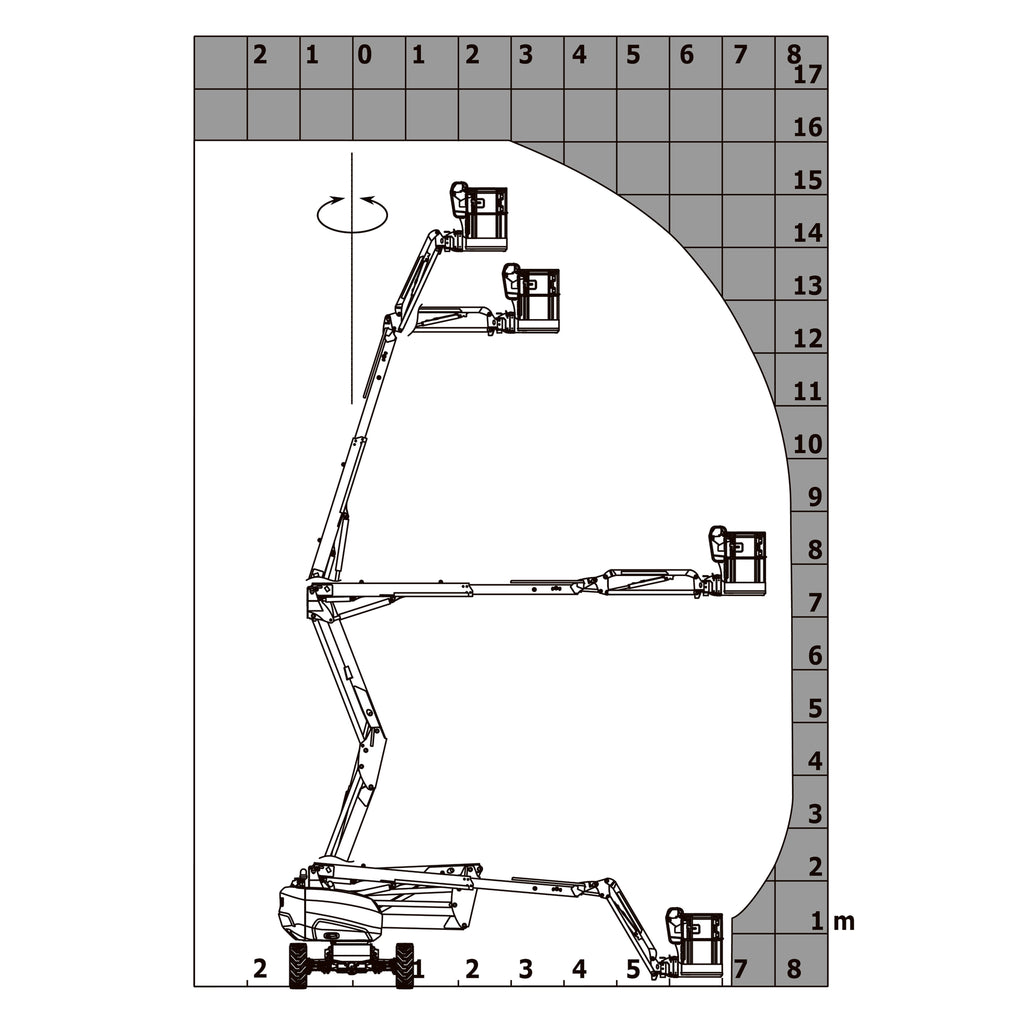

| Hauteur de travail |
16,22 m |
| Hauteur de plate-forme |
14,22 m |
| Portée maximale |
8,34 m |
| Surplomb |
7,44 m |
| Capacité de la nacelle |
408 kg |
| Rotation tourelle |
360° |
| Rotation du bras pendulaire gauche / droite |
90° / 90° |
| Rotation du bras pendulaire haut / bas |
+66,50° / -65,80° |
| Rotation de la nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
3 / 3 |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 790 kg |
| Longueur du panier |
2,30 m |
| Largeur du panier |
0,90 m |
| Hauteur plancher / accès |
0,42 m |
| Longueur hors-tout |
6,88 m |
| Largeur hors-tout |
2,38 m |
| Hauteur hors-tout |
2,48 m |
| Longueur hors-tout repliée |
4,70 m |
| Hauteur hors-tout repliée |
2,94 m |
| Déport du contrepoids – tourelle à 90° |
0,37 m |
| Déport du contrepoids |
0,37 m |
| Rayon de braquage extérieur |
3,78 m |
| Garde au sol au centre de l’empattement |
0,39 m |
| Empattement |
2,30 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5 km/h |
| Vitesse de translation – travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse non marquants |
| Pneus standards |
914 × 381 mm / 36X15D610 |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
La 160 ATJ+ e RC dispose donc de 4 roues motrices et 4 roues directrices.
Batterie et motorisation électrique
| Caractéristique |
Valeur |
| Technologie |
100 % électrique |
| Tension batterie |
48 V |
| Capacité batterie |
480 Ah |
| Énergie batterie |
23 kWh |
| Chargeur intégré |
48 V / 60 A |
| Nombre de cycles avec batterie standard HIRD |
50 |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
11,60 daN/cm² |
| Pression hydraulique |
250 bar |
| Capacité du réservoir hydraulique |
24 L |
| Bruit à l’environnement (LwA) |
< 70 dB |
| Vibration mains / bras |
< 2,50 m/s² |
| Vibration corps entier dans le panier à vitesse maximale |
0,62 m/s² |
Caractéristiques et équipements
| Équipement / caractéristique |
Description |
| Énergie |
100 % électrique |
| Châssis |
Tout-terrain |

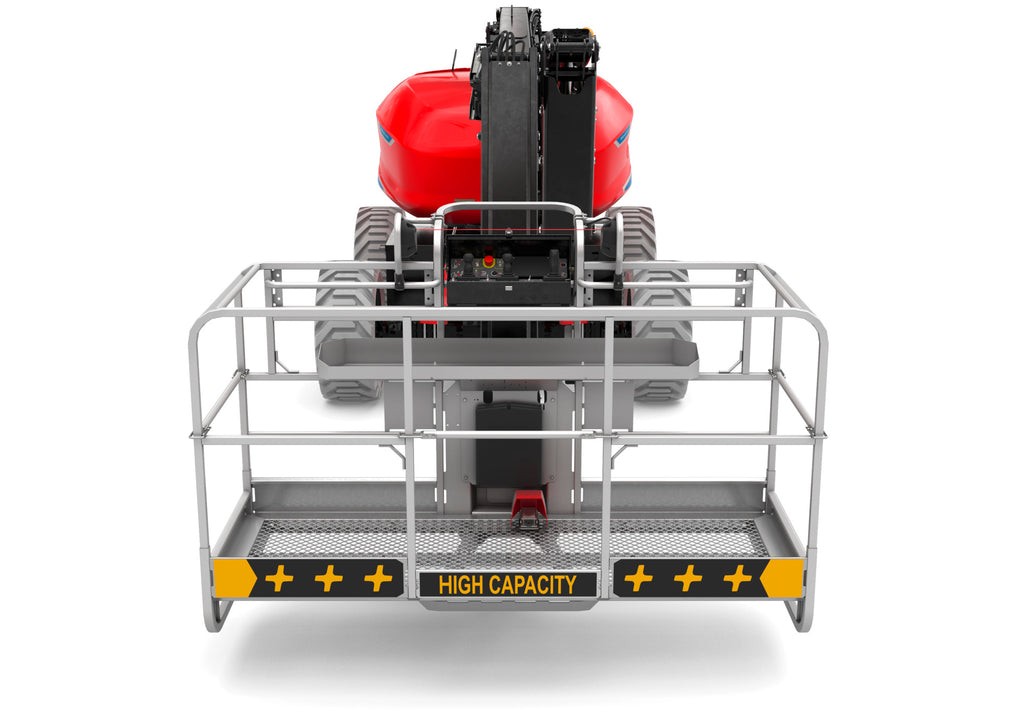

| Panier |
Spacieux et résistant |
| Garde au sol |
Importante |
| Essieu |
Oscillant actif |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Rotation tourelle |
360° |
| Rotation continue |
Disponible en option |
| Mouvements simultanés |
4 mouvements simultanés |
| Capacité de charge |
408 kg |
| Élingage |
Sans palonnier |
Manitou indique que la machine est conçue pour évoluer sur des terrains accidentés, irréguliers ou boueux, ainsi qu'en intérieur grâce à son énergie électrique.
Systèmes et innovations
SPS – Système de Protection Secondaire
Le SPS est un câble sensible situé devant le panneau de commande. En cas de compression ou d’inconfort de l’opérateur, le contact avec ce câble arrête immédiatement la machine.
Lighting Pack
La nacelle dispose d'un pack d'éclairage intégré permettant d'éclairer jusqu'à 8 mètres. Le système est conçu notamment pour le chargement et le déchargement du camion ainsi que les déplacements sur site de nuit.
OSS – Système de Sécurité Opérationnelle
L'OSS est une fonction intégrée qui surveille et contribue à prévenir certains comportements dangereux, notamment concernant le port du harnais, les terrains accidentés, le dévers, le basculement et les obstacles.
Mode réserve batterie
Cette fonction permet à la PEMP de libérer la puissance résiduelle de la batterie lorsqu'elle est déchargée. Son activation nécessite la saisie d'un code spécifique.
Points clés
| Donnée |
Valeur |
| Hauteur de travail |
16,22 m |
| Hauteur de plate-forme |
14,22 m |
| Portée maximale |
8,34 m |
| Surplomb |
7,44 m |
| Capacité nacelle |
408 kg |
| Nombre de personnes |
3 / 3 |
| Poids |
7 790 kg |
| Batterie |
48 V / 480 Ah |
| Énergie batterie |
23 kWh |
| Chargeur |
48 V / 60 A |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Pression hydraulique |
250 bar |
| Rotation tourelle |
360° |
Conformité
| Norme / directive |
Référence |
| Directive Machines |
2006/42/CE |
| Norme nacelles |
EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 160 ATJ+ e RC
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 160 ATJ+ e RC ? |
16,22 m. |
| Quelle est la hauteur de plate-forme ? |
14,22 m. |
| Quelle est la portée maximale ? |
8,34 m. |
| Quel est le surplomb maximal ? |
7,44 m. |
| Quelle est la capacité de la nacelle ? |
408 kg. |
| Combien de personnes peuvent utiliser la nacelle ? |
Manitou indique 3 personnes en intérieur et 3 en extérieur. |
| La Manitou 160 ATJ+ e RC est-elle électrique ? |
Oui, elle fonctionne avec une motorisation 100 % électrique. |
| Quelle est la capacité de la batterie ? |
48 V / 480 Ah, soit 23 kWh. |
| Combien de cycles offre la batterie standard HIRD ? |
50 cycles. |
| La machine possède-t-elle 4 roues motrices ? |
Oui, elle dispose de 4 roues motrices. |
| Possède-t-elle 4 roues directrices ? |
Oui, elle dispose de 4 roues directrices. |
| Quelle pente peut-elle franchir ? |
45 %. |
| Quel est son poids ? |
7 790 kg. |
| Quelle est sa largeur hors-tout ? |
2,38 m. |
| Quelle est sa longueur hors-tout ? |
6,88 m. |
| Quelle est sa hauteur hors-tout ? |
2,48 m. |
| Quelle est la vitesse de travail ? |
1 km/h. |
| La rotation continue est-elle disponible ? |
Oui, en option. |
