Manitou 160 ATJ+ e – Nacelle élévatrice articulée électrique

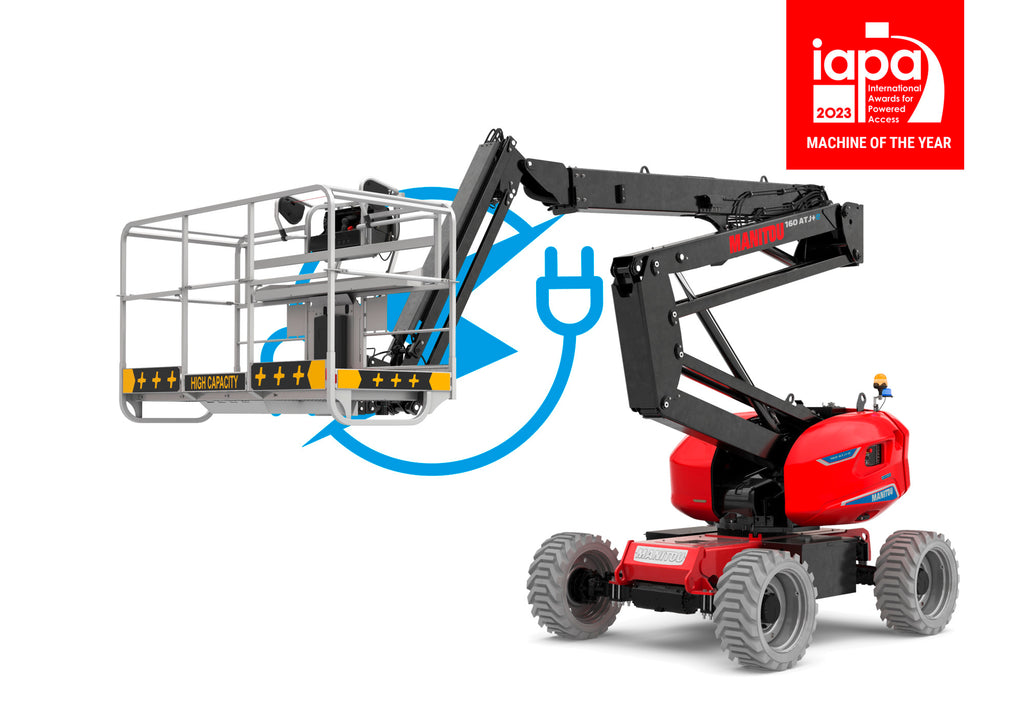

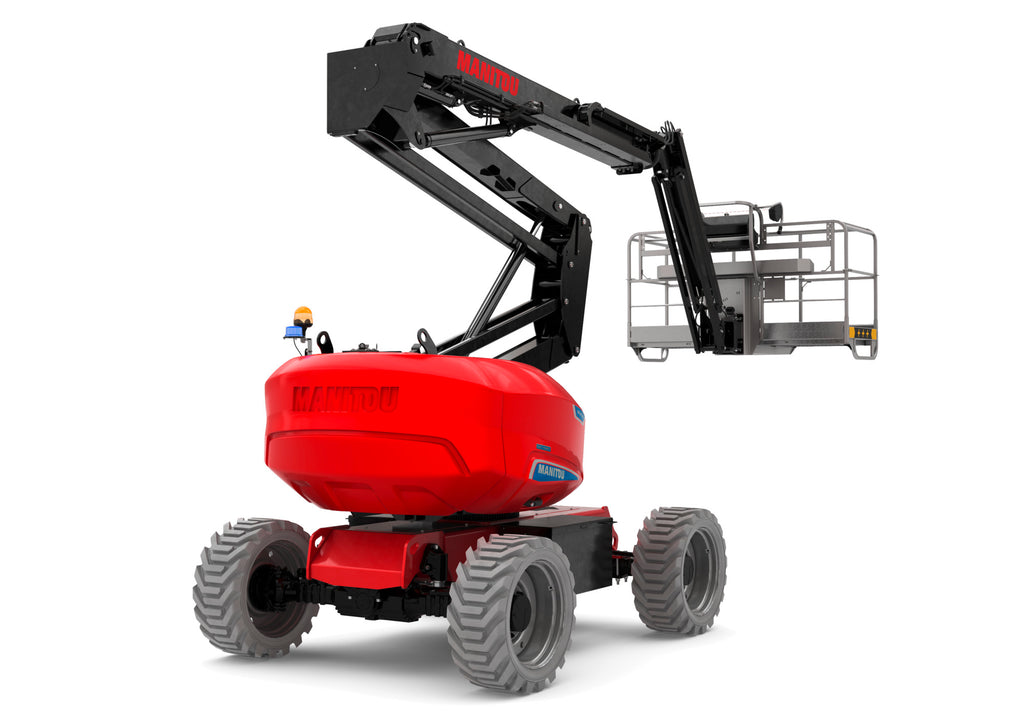

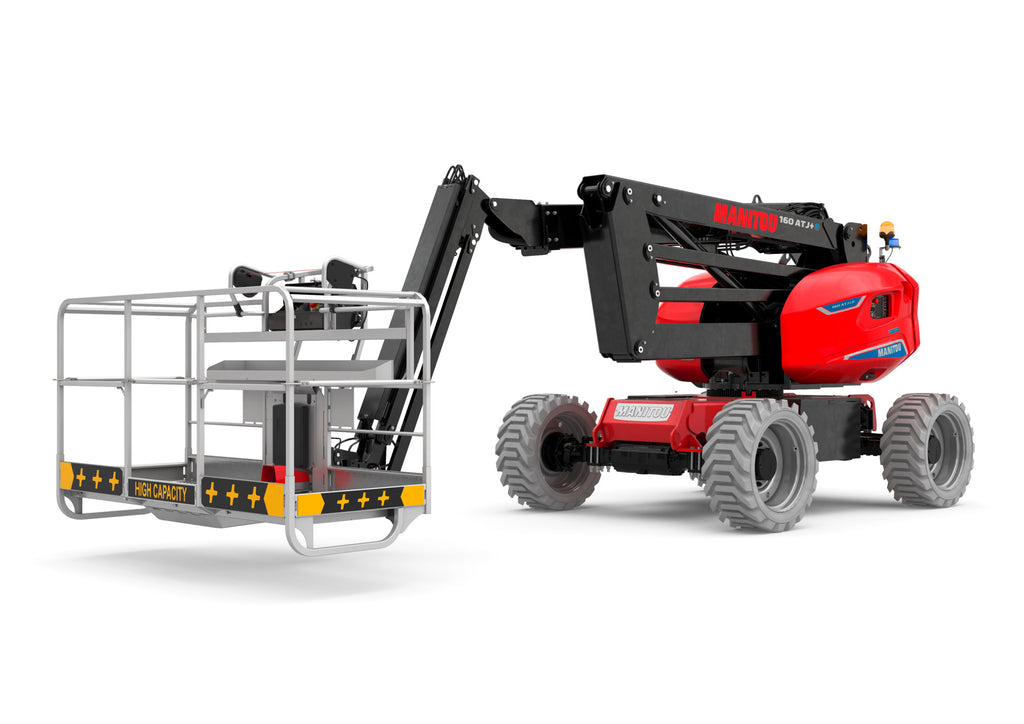

La Manitou 160 ATJ+ e est une nacelle élévatrice articulée 100 % électrique et tout-terrain, conçue pour les travaux en hauteur en intérieur comme en extérieur. Elle offre une hauteur de travail de 16,22 m, une portée maximale de 8,34 m et une capacité de nacelle de 408 kg.
Caractéristiques principales
| Caractéristique |
Manitou 160 ATJ+ e |
| Type de machine |
Nacelle élévatrice mobile articulée |
| Énergie |
100 % électrique |

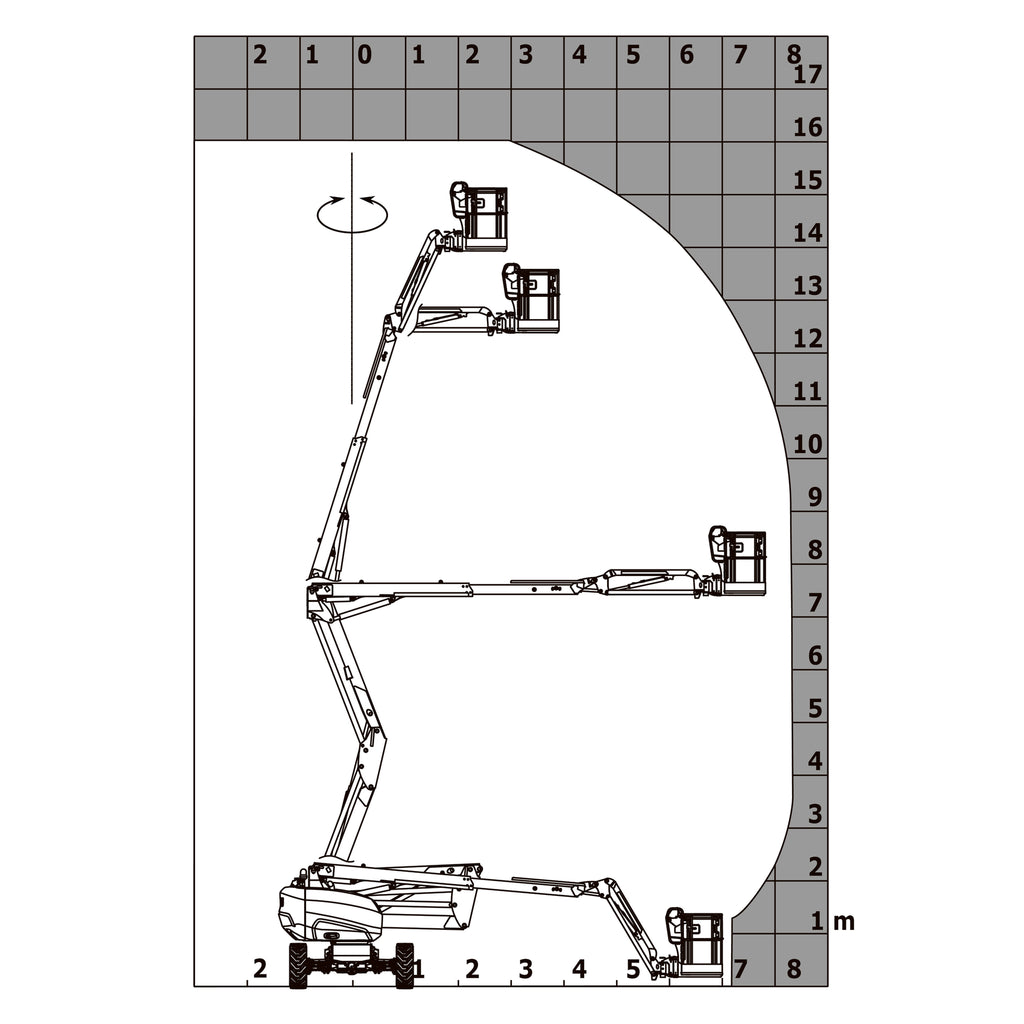

| Hauteur de travail |
16,22 m |
| Hauteur de plate-forme |
14,26 m |
| Portée maximale |
8,34 m |
| Surplomb |
7,44 m |
| Capacité de la nacelle |
408 kg |
| Rotation tourelle |
350° |
| Rotation du bras pendulaire gauche / droite |
90° / 90° |
| Rotation du bras pendulaire haut / bas |
+66,50° / -65,80° |
| Rotation de la nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
3 / 3 |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle* |
7 790 kg |
| Longueur du panier |
2,30 m |
| Largeur du panier |
0,90 m |
| Hauteur plancher / accès |
0,42 m |
| Longueur hors-tout |
6,88 m |
| Largeur hors-tout |
2,38 m |
| Hauteur hors-tout |
2,48 m |
| Longueur hors-tout repliée |
4,70 m |
| Hauteur hors-tout repliée |
2,94 m |
| Déport du contrepoids – tourelle à 90° |
0,37 m |
| Déport du contrepoids |
0,37 m |
| Rayon de braquage extérieur |
3,78 m |
| Garde au sol au centre de l’empattement |
0,39 m |
| Empattement |
2,30 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5,30 km/h |
| Vitesse de translation – travail |
0,70 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse non marquants |
| Pneus standards |
914 × 381 mm / 36X15D610 |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage roues avant / arrière |
0 / 2 |
La 160 ATJ+ e dispose donc de 4 roues motrices et 4 roues directrices.
Batterie et motorisation électrique
| Caractéristique |
Valeur |
| Technologie |
100 % électrique |
| Tension batterie |
48 V |
| Capacité batterie |
480 Ah |
| Énergie batterie |
23 kWh |
| Chargeur intégré |
48 V / 60 A |
| Nombre de cycles avec batterie standard HIRD |
50 |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
10,60 daN/cm² |
| Pression hydraulique |
250 bar |
| Capacité du réservoir hydraulique |
24 L |
| Bruit à l'environnement (LwA) |
< 70 dB |
| Vibration mains / bras |
< 2,50 m/s² |
| Vibration corps entier dans le panier à vitesse maximale |
0,62 m/s² |
Caractéristiques et équipements
| Équipement / caractéristique |
Description |
| Énergie |
100 % électrique |
| Châssis |
Tout-terrain |

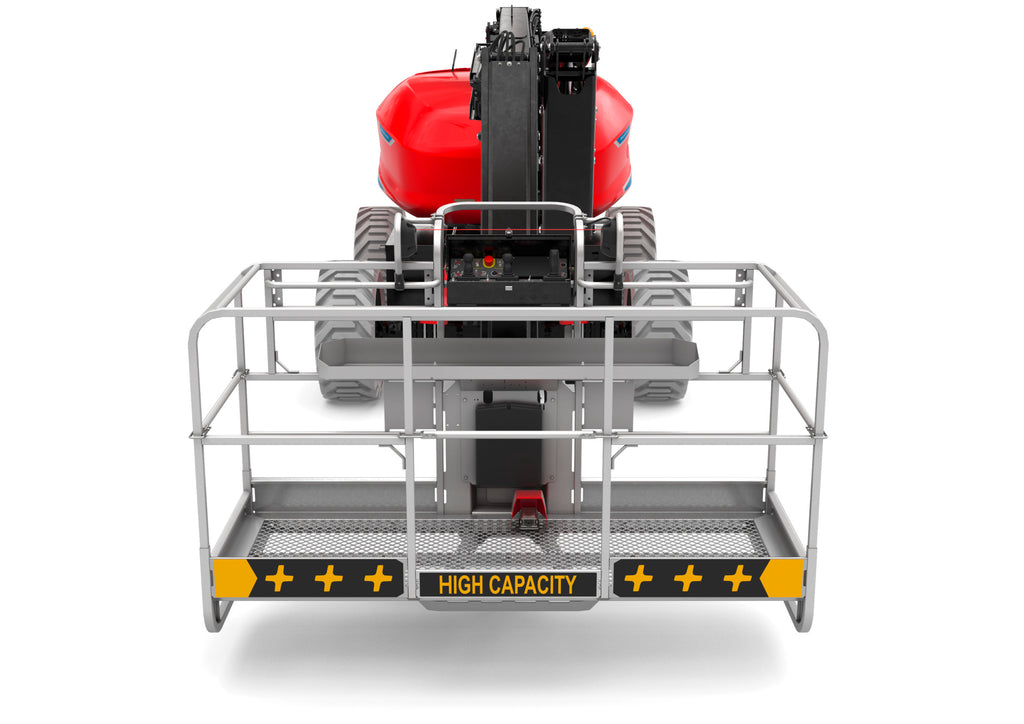

| Panier |
Spacieux et résistant |
| Garde au sol |
Importante |
| Essieu |
Oscillant actif |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Rotation tourelle |
350° |
| Rotation continue |
Disponible en option |
| Mouvements simultanés |
4 mouvements simultanés |
| Capacité de charge |
408 kg |
| Élingage |
Sans palonnier |
Systèmes et innovations
SPS – Système de Protection Secondaire
Le SPS utilise un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble arrête immédiatement la machine.
Pack éclairage
La machine peut être équipée d'un pack d'éclairage intégré capable d'éclairer une zone jusqu'à 8 mètres. Il propose des modes automatique, marche et arrêt et est destiné notamment aux opérations nocturnes de chargement, déchargement et déplacement sur site.
OSS – Système de Sécurité Opérationnelle
L'OSS est une fonction intégrée qui surveille et contribue à prévenir certains comportements opérationnels dangereux. Le système intègre plusieurs contrôles liés notamment au port du harnais et aux déplacements sur terrain.
Mode batterie de réserve
Cette fonction permet à la machine de libérer l'énergie résiduelle de la batterie lorsqu'elle est déchargée. Son activation nécessite la saisie d'un code spécifique.
Points clés
| Donnée |
Valeur |
| Hauteur de travail |
16,22 m |
| Hauteur de plate-forme |
14,26 m |
| Portée maximale |
8,34 m |
| Surplomb |
7,44 m |
| Capacité nacelle |
408 kg |
| Nombre de personnes |
3 / 3 |
| Poids |
7 790 kg |
| Énergie batterie |
23 kWh |
| Batterie |
48 V / 480 Ah |
| Chargeur |
48 V / 60 A |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Pression hydraulique |
250 bar |
Conformité
| Norme / directive |
Référence |
| Directive Machines |
2006/42/CE |
| Norme nacelles |
EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 160 ATJ+ e
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 160 ATJ+ e ? |
16,22 m. |
| Quelle est la hauteur de plate-forme ? |
14,26 m. |
| Quelle est la portée maximale ? |
8,34 m. |
| Quel est le surplomb maximal ? |
7,44 m. |
| Quelle est la capacité de la nacelle ? |
408 kg. |
| Combien de personnes peuvent utiliser la nacelle ? |
Manitou indique 3 personnes en intérieur et 3 en extérieur. |
| La Manitou 160 ATJ+ e est-elle électrique ? |
Oui, elle fonctionne avec une motorisation 100 % électrique. |
| Quelle est la capacité de la batterie ? |
48 V / 480 Ah, soit 23 kWh. |
| Combien de cycles offre la batterie standard HIRD ? |
50 cycles selon Manitou. |
| La machine possède-t-elle 4 roues motrices ? |
Oui, elle dispose de 4 roues motrices. |
| Possède-t-elle 4 roues directrices ? |
Oui, elle dispose de 4 roues directrices. |
| Quelle pente peut-elle franchir ? |
45 %. |
| Quel est son poids ? |
7 790 kg. |
| Quelle est sa largeur hors-tout ? |
2,38 m. |
| La rotation continue est-elle disponible ? |
Oui, en option. |
| La machine peut-elle être utilisée en intérieur ? |
Oui. Manitou indique une utilisation en intérieur comme en extérieur grâce à son énergie 100 % électrique. |
