Manitou 160 ATJ e – Nacelle élévatrice articulée électrique

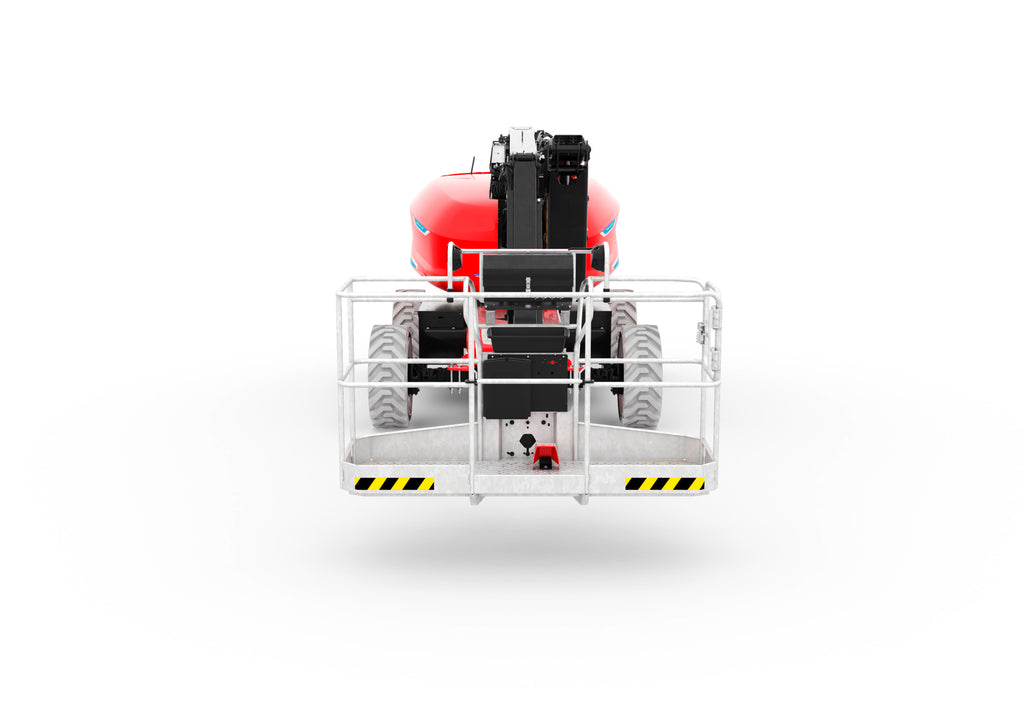

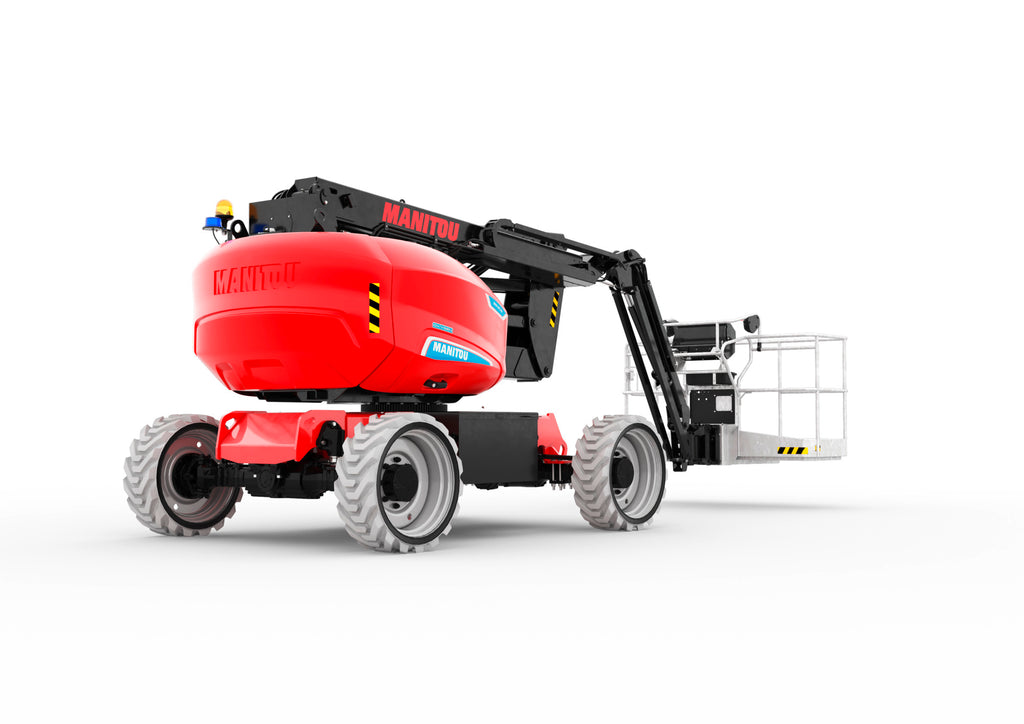

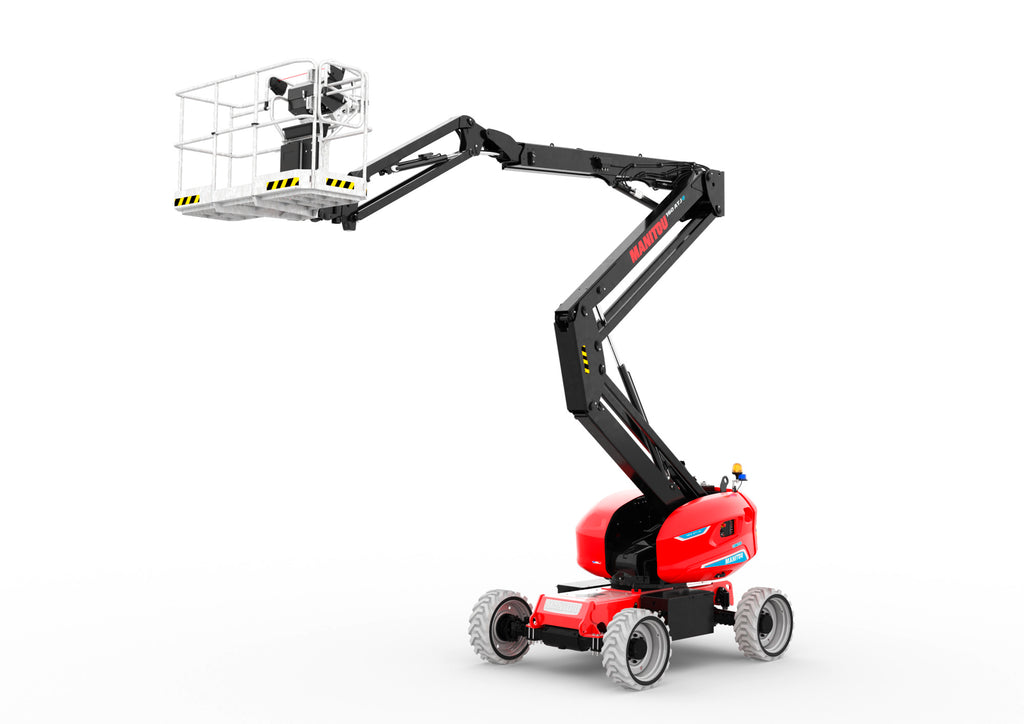

La Manitou 160 ATJ e est une nacelle élévatrice articulée 100 % électrique et tout-terrain, conçue pour les travaux en hauteur en extérieur comme en intérieur. Elle associe une transmission 4x4, quatre roues directrices et une hauteur de travail de 16,03 m.

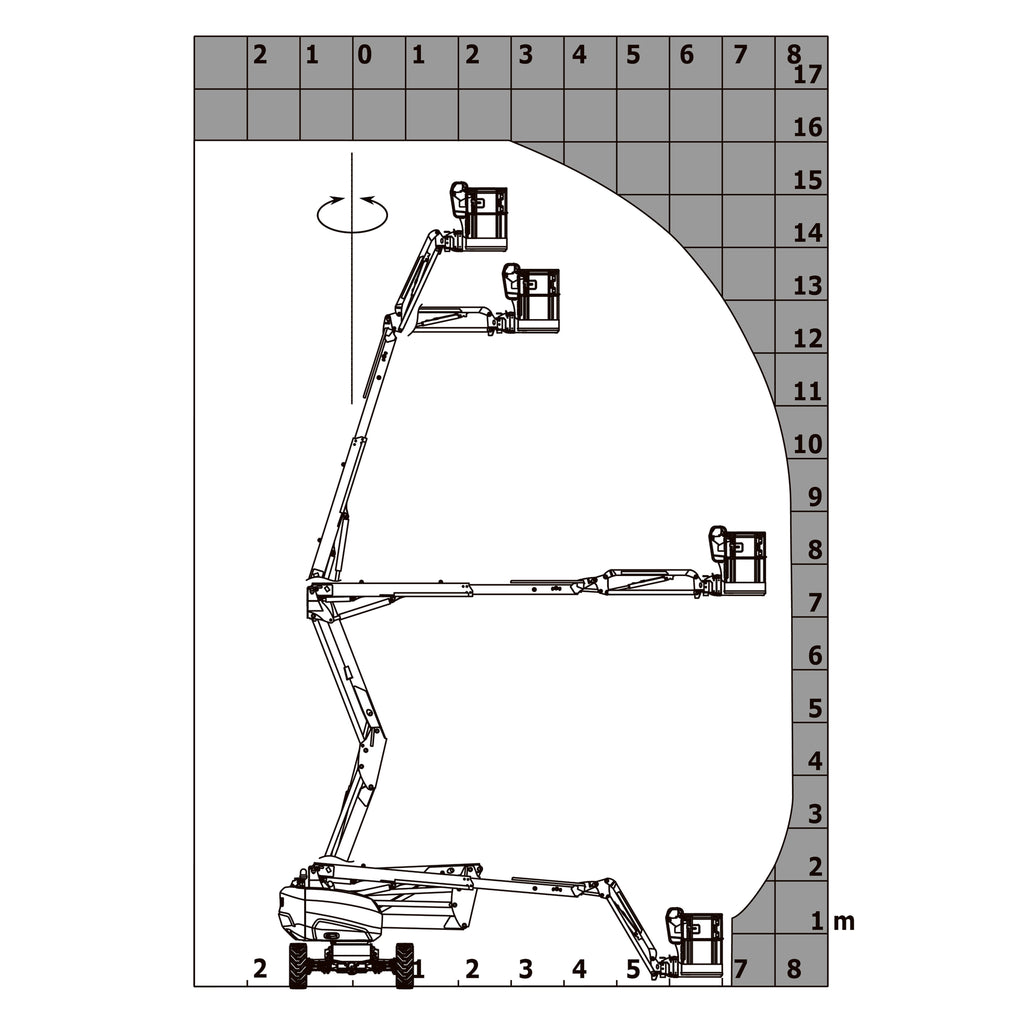

Caractéristiques principales
| Caractéristique |
Manitou 160 ATJ e |
| Type de machine |
Nacelle élévatrice mobile articulée |
| Énergie |
100 % électrique |
| Hauteur de travail |
16,03 m |
| Hauteur de plate-forme |
14,05 m |
| Déport maximal |
8,11 m |
| Surplomb |
7,43 m |
| Capacité de la nacelle |
250 kg |
| Rotation tourelle |
350° |
| Rotation du bras pendulaire gauche / droite |
90° / 90° |
| Rotation du bras pendulaire haut / bas |
+65° / -59,50° |
| Rotation de la nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |

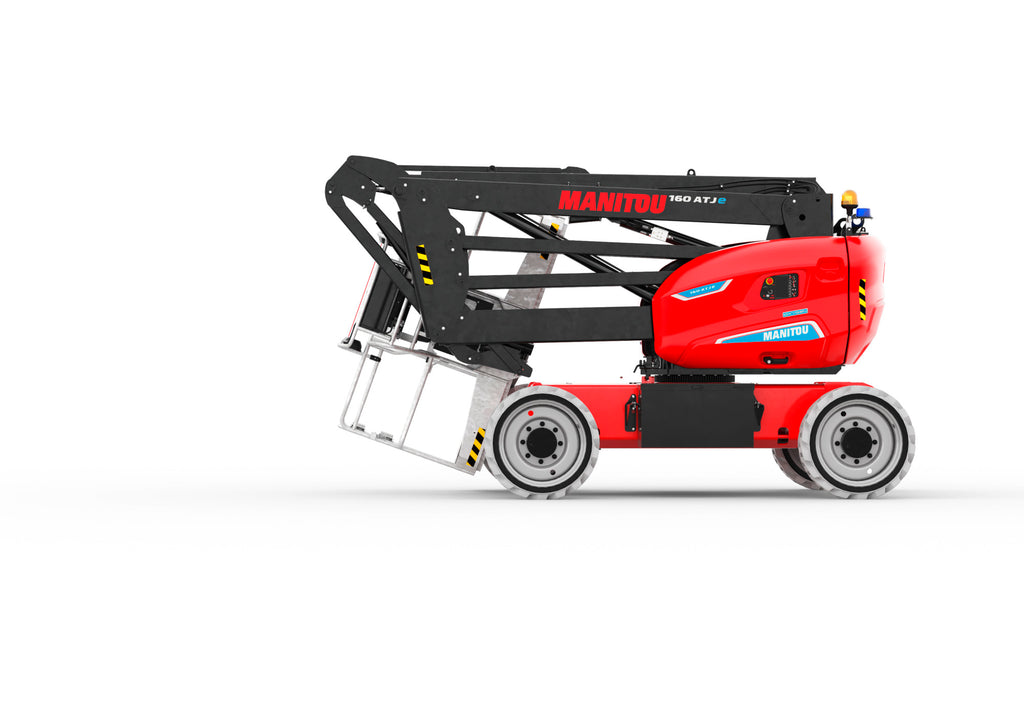

Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
6 784 kg |
| Longueur du panier |
1,80 m |
| Largeur du panier |
0,76 m |
| Hauteur plancher / accès |
0,46 m |
| Longueur hors-tout |
6,50 m |
| Largeur hors-tout |
2,32 m |
| Hauteur hors-tout |
2,39 m |
| Longueur hors-tout repliée |
4,48 m |
| Hauteur hors-tout repliée |
2,77 m |
| Déport du contrepoids – tourelle à 90° |
0,85 m |
| Déport du contrepoids |
0,26 m |
| Rayon de braquage extérieur |
3,75 m |
| Garde au sol au centre de l’empattement |
0,35 m |
| Empattement |
2,30 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5,20 km/h |
| Vitesse de translation – travail |
0,70 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse non marquants |
| Pneus standards |
840 × 295 mm / 33x12 D610 |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage avant / arrière |
0 / 2 |
La configuration 4 roues motrices + 4 roues directrices permet à la 160 ATJ e d'évoluer sur des terrains accidentés, irréguliers ou boueux ainsi que dans des espaces plus exigus.
Batterie et motorisation électrique
| Caractéristique |
Valeur |
| Technologie |
100 % électrique |
| Tension batterie |
48 V |
| Capacité batterie |
480 Ah |
| Énergie batterie |
23 kWh |
| Chargeur intégré |
48 V / 60 A |
| Nombre de cycles avec batterie standard HIRD |
58 |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
13 daN/cm² |
| Pression hydraulique |
250 bar |
| Capacité du réservoir hydraulique |
24 L |
| Bruit à l'environnement (LwA) |
< 98 dB |
| Vibration corps entier dans le panier à vitesse max. |
0,62 m/s² |
Équipements et caractéristiques
| Équipement / caractéristique |
Description |
| Panier |
Galvanisé, spacieux et résistant |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Essieu |
Oscillant actif |
| Rotation tourelle |
350° |
| Mouvements simultanés |
4 mouvements simultanés |
| Pneumatiques |
Non marquants |
| Rotation continue |
Disponible en option |
| Élingage |
Sans palonnier |
Innovations et systèmes de sécurité
Système de Protection Secondaire – SPS
Le SPS est un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble arrête immédiatement la machine.
Lighting Pack
La nacelle peut être équipée d'un pack d'éclairage intégré permettant d'éclairer jusqu'à 8 mètres. Le système est conçu pour le chargement et déchargement du camion ainsi que les déplacements sur site de nuit. Il utilise un capteur de luminosité pour son activation automatique.
OSS – Système de Sécurité Opérationnelle
L'OSS surveille et contribue à prévenir certains comportements dangereux, notamment en lien avec le port du harnais, le terrain accidenté, le dévers, le basculement et les obstacles.
Mode réserve batterie
Cette fonction permet à la PEMP de libérer la puissance résiduelle de la batterie lorsqu'elle est déchargée. Son activation nécessite la saisie d'un code spécifique.
Points clés
| Donnée |
Valeur |
| Hauteur de travail |
16,03 m |
| Déport maximal |
8,11 m |
| Surplomb |
7,43 m |
| Capacité nacelle |
250 kg |
| Poids |
6 784 kg |
| Énergie batterie |
23 kWh |
| Batterie |
48 V / 480 Ah |
| Chargeur |
48 V / 60 A |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Pression hydraulique |
250 bar |
Conformité
| Norme / directive |
Référence |
| Directive Machines |
2006/42/CE |
| Norme nacelles |
EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 160 ATJ e
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 160 ATJ e ? |
16,03 m. |
| Quelle est la hauteur de plate-forme ? |
14,05 m. |
| Quel est le déport maximal ? |
8,11 m. |
| Quelle est la capacité de la nacelle ? |
250 kg. |
| La Manitou 160 ATJ e est-elle électrique ? |
Oui, elle fonctionne avec une motorisation 100 % électrique. |
| Quelle est la capacité de la batterie ? |
48 V / 480 Ah, soit 23 kWh. |
| Combien de cycles offre la batterie standard HIRD ? |
58 cycles selon les données Manitou. |
| La machine possède-t-elle 4 roues motrices ? |
Oui, elle dispose de 4 roues motrices. |
| La machine possède-t-elle 4 roues directrices ? |
Oui, elle dispose de 4 roues directrices. |
| Quelle pente peut-elle franchir ? |
45 %. |
| Quel est son poids ? |
6 784 kg. |
| Quelle est sa largeur hors-tout ? |
2,32 m. |
| Peut-elle travailler en intérieur ? |
Oui. Manitou présente la 160 ATJ e comme adaptée à une utilisation en intérieur comme en extérieur, grâce à son énergie électrique. |
| Dispose-t-elle d'un système de protection opérateur ? |
Oui, elle dispose notamment du SPS et de l'OSS. |
