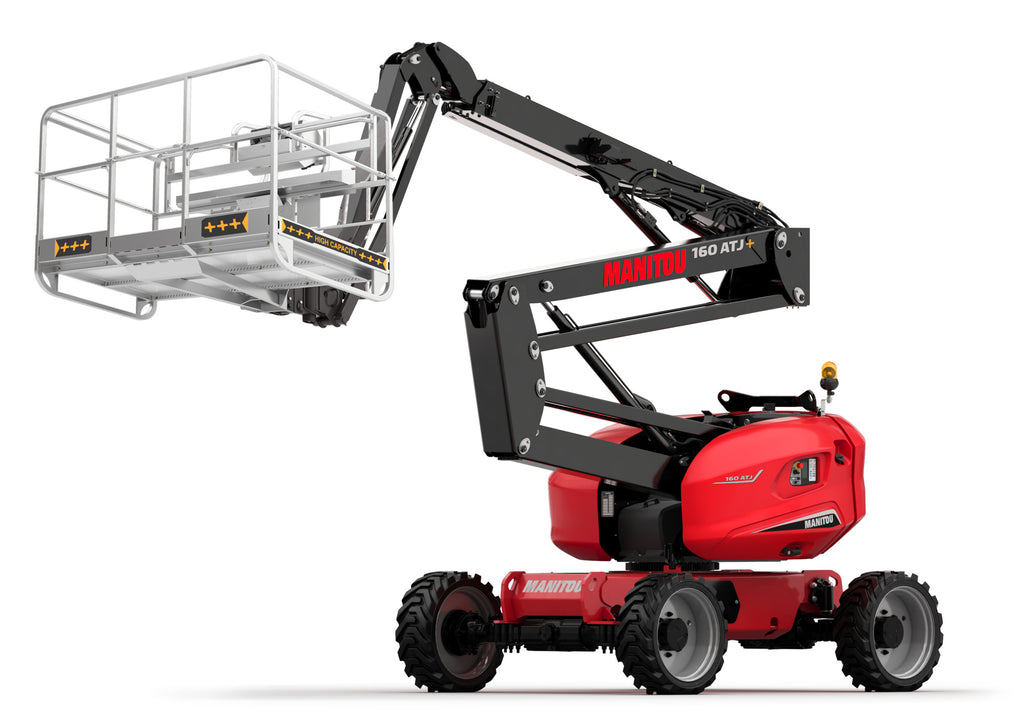

Manitou 160 ATJ+ – Nacelle élévatrice articulée tout-terrain
La Manitou 160 ATJ+ est une nacelle élévatrice articulée thermique tout-terrain à forte capacité, conçue pour accueillir jusqu'à 3 opérateurs. Elle offre une hauteur de travail de 16,21 m, une portée maximale de 8,52 m et une capacité de nacelle de 408 kg.
Caractéristiques principales
| Caractéristique |
Manitou 160 ATJ+ |
| Type de machine |
Nacelle élévatrice mobile articulée |
| Énergie |
Thermique |

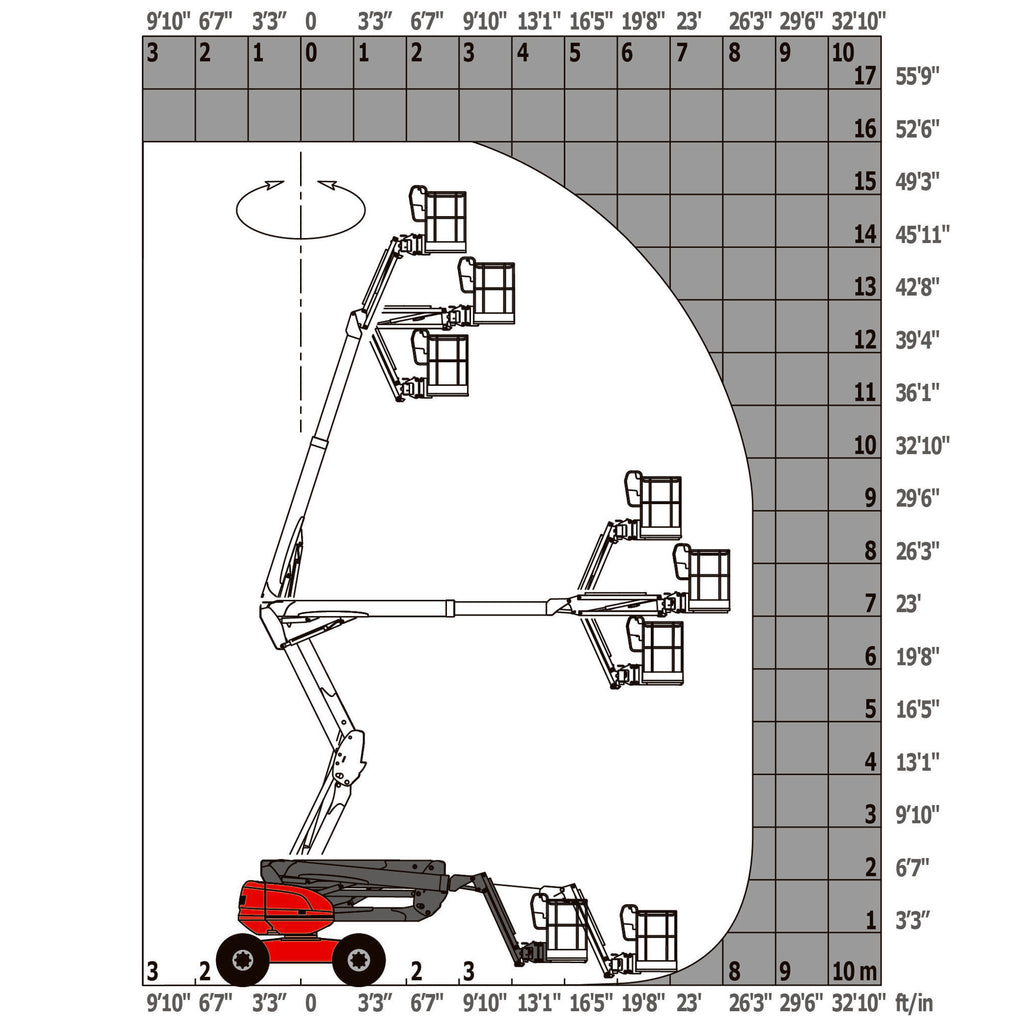

| Hauteur de travail |
16,21 m |
| Hauteur de plate-forme |
14,21 m |
| Portée maximale |
8,52 m |
| Surplomb |
7,39 m |
| Capacité de la nacelle |
408 kg |
| Rotation tourelle |
360° |
| Rotation de la nacelle droite / gauche |
90° / 90° |
| Nombre de personnes intérieur / extérieur |
3 / 3 |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire haut / bas |
+66,50° / -65,80° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle* |
7 500 kg |

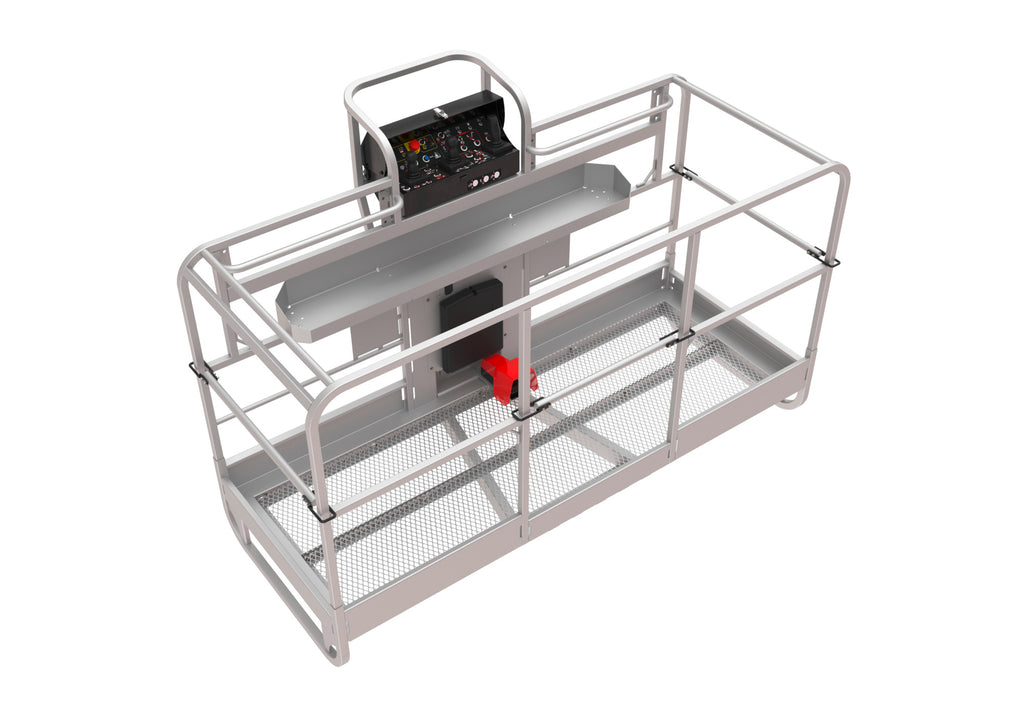

| Longueur du panier |
2,30 m |
| Largeur du panier |
0,90 m |
| Hauteur plancher / accès |
0,38 m |
| Longueur hors-tout |
7,09 m |
| Largeur hors-tout |
2,38 m |
| Hauteur hors-tout |
2,47 m |
| Longueur hors-tout repliée |
4,89 m |
| Hauteur hors-tout repliée |
2,94 m |
| Déport du contrepoids – tourelle à 90° |
0,19 m |
| Rayon de braquage extérieur |
4,03 m |
| Garde au sol au centre de l'empattement |
0,40 m |
| Empattement |
2,20 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5 km/h |
| Vitesse de translation – travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage roues avant / arrière |
0 / 2 |
La machine dispose donc de 4 roues motrices et 4 roues directrices.
Moteur
| Caractéristique |
Valeur |
| Marque du moteur |
Kubota |
| Modèle |
D1105-E4B |
| Norme moteur |
Stage V |
| Puissance |
24,50 ch / 18,50 kW |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
11,60 daN/cm² |
| Pression hydraulique |
340 bar |
| Capacité du réservoir hydraulique |
54,20 L |
| Capacité du réservoir carburant |
52 L |
| Bruit à l'environnement (LwA) |
< 105 dB |
| Vibration mains/bras |
< 0,50 m/s² |
| Consommation quotidienne** |
4,51 L |
Donnée de consommation indiquée par Manitou.
Caractéristiques et équipements
| Équipement / caractéristique |
Description |
| Structure |
Articulée |
| Conception |
Tout-terrain |
| Panier |
2,30 × 0,90 m |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Capacité |
408 kg |
| Rotation tourelle |
360° |
| Rotation nacelle |
90° droite / 90° gauche |
| Nombre d'opérateurs |
3 maximum |
Manitou présente cette nacelle comme une machine tout-terrain destinée notamment aux opérations de manutention et maintenance, au BTP, au nettoyage, au sablage, à l'élagage et à l'événementiel.
Système de protection secondaire – SPS
La 160 ATJ+ dispose du Système de Protection Secondaire (SPS). Ce système utilise un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec le câble arrête immédiatement la machine.
Points clés
| Donnée |
Valeur |
| Hauteur de travail |
16,21 m |
| Hauteur de plate-forme |
14,21 m |
| Portée maximale |
8,52 m |
| Surplomb |
7,39 m |
| Capacité nacelle |
408 kg |
| Nombre de personnes |
3 / 3 |
| Poids |
7 500 kg |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
| Moteur |
Kubota D1105-E4B |
| Puissance |
18,50 kW / 24,50 ch |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Pression hydraulique |
340 bar |
Conformité
| Norme / directive |
Référence |
| Directive Machines |
2006/42/CE |
| Norme nacelles |
EN 280-1:2022 révisée |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
FAQ – Manitou 160 ATJ+
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 160 ATJ+ ? |
16,21 m. |
| Quelle est la hauteur de plate-forme ? |
14,21 m. |
| Quelle est la portée maximale ? |
8,52 m. |
| Quelle est la capacité de la nacelle ? |
408 kg. |
| Combien de personnes peuvent utiliser la nacelle ? |
Manitou indique 3 personnes à l'intérieur et 3 à l'extérieur. |
| Quel est le poids de la 160 ATJ+ ? |
7 500 kg. |
| Quel moteur équipe la 160 ATJ+ ? |
Un Kubota D1105-E4B développant 18,50 kW / 24,50 ch. |
| La 160 ATJ+ est-elle une machine électrique ? |
Non. La 160 ATJ+ est la version thermique ; les versions électriques sont identifiées 160 ATJ+ e. |
| La machine possède-t-elle 4 roues motrices ? |
Oui, avec 2 roues motrices à l'avant et 2 à l'arrière. |
| Possède-t-elle 4 roues directrices ? |
Oui, avec 2 roues directrices à l'avant et 2 à l'arrière. |
| Quelle pente peut-elle franchir ? |
45 %. |
| Quelle est sa largeur hors-tout ? |
2,38 m. |
| Quelle est sa longueur hors-tout ? |
7,09 m. |
| Quelle est sa hauteur hors-tout ? |
2,47 m. |
| Quel est son rayon de braquage extérieur ? |
4,03 m. |
