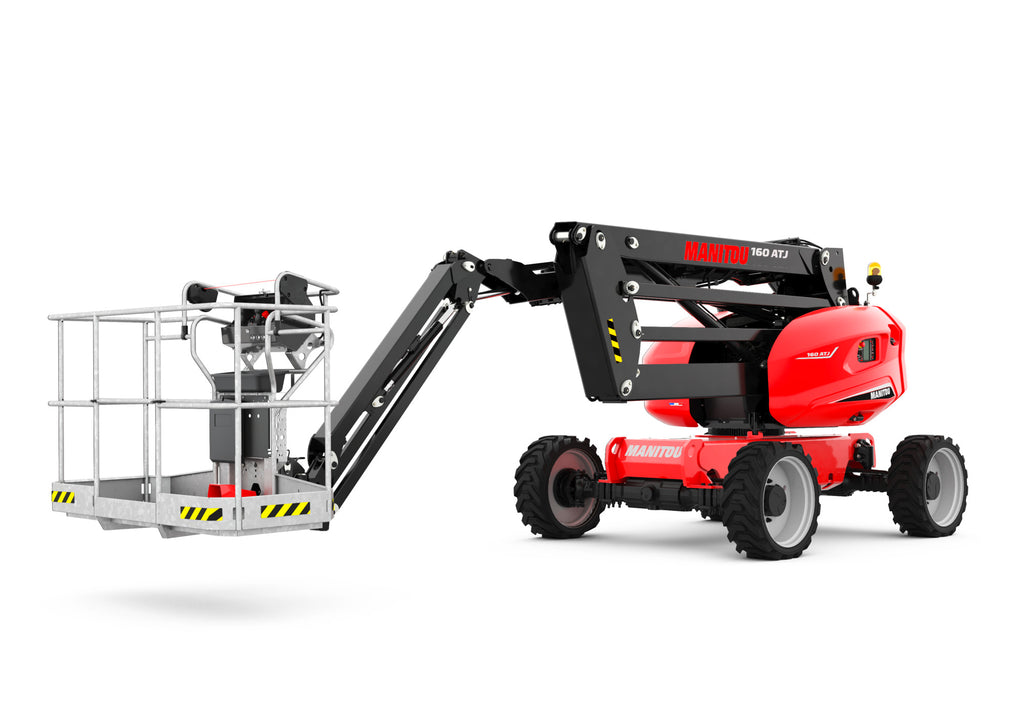

Manitou 160 ATJ – Nacelle élévatrice articulée tout-terrain
La Manitou 160 ATJ est une nacelle élévatrice articulée thermique conçue pour évoluer dans des environnements difficiles. Son châssis tout-terrain, sa structure renforcée et son panier entièrement galvanisé lui permettent de travailler sur différents types de sols, y compris les terrains accidentés.
Caractéristiques principales
| Caractéristique |
Manitou 160 ATJ |
| Type de machine |
Nacelle élévatrice mobile articulée |
| Énergie |
Thermique |

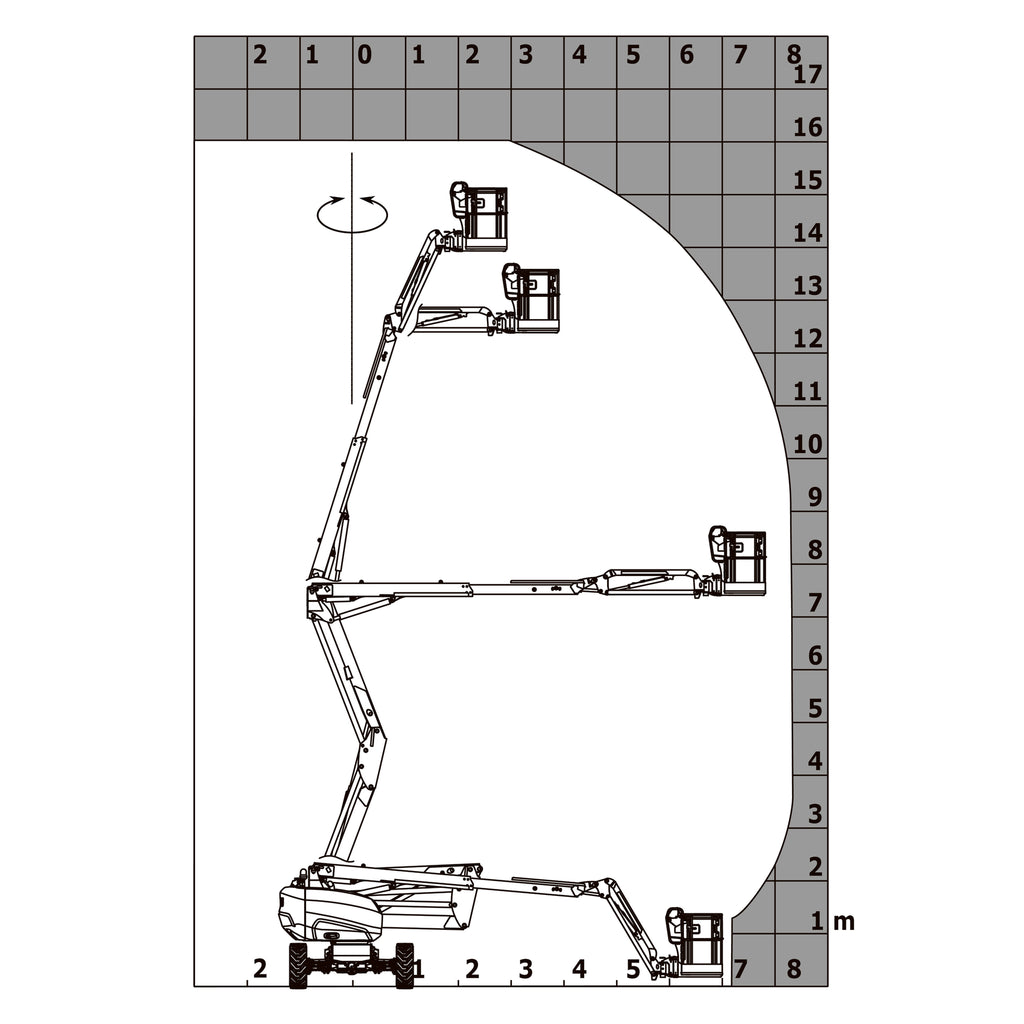

| Hauteur de travail |
16,02 m |
| Hauteur de plate-forme |
14,02 m |
| Déport maximal |
8,30 m |
| Surplomb |
7,40 m |
| Capacité de la nacelle |
230 kg |
| Rotation tourelle |
350° |
| Rotation de la nacelle |
90° droite / 90° gauche |
| Nombre de personnes |
2 intérieur / 2 extérieur |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire – haut |
+65° |
| Rotation du bras pendulaire – bas |
-59,50° |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle* |
6 160 kg |

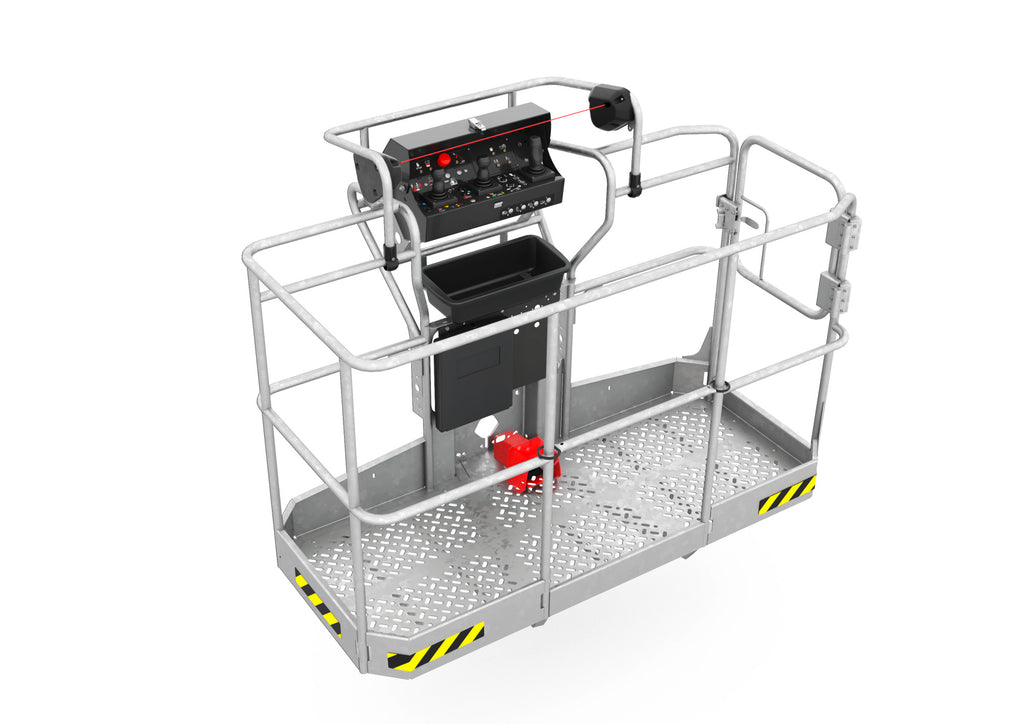

| Longueur du panier |
1,80 m |
| Largeur du panier |
0,80 m |
| Hauteur plancher / accès |
0,45 m |
| Longueur hors-tout |
6,68 m |
| Largeur hors-tout |
2,32 m |
| Hauteur hors-tout |
2,37 m |
| Longueur hors-tout repliée |
4,44 m |
| Hauteur hors-tout repliée |
2,63 m |
| Rayon de braquage extérieur |
3,63 m |
| Garde au sol au centre de l’empattement |
0,36 m |
| Empattement |
2,20 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5 km/h |
| Vitesse de translation – travail |
1 km/h |
| Pente franchissable |
45 % |
| Dévers autorisé |
5° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Pneus gonflés mousse |
| Pneus standards |
834 × 298 mm |
| Roues motrices avant / arrière |
2 / 2 |
| Roues directrices avant / arrière |
2 / 2 |
| Freinage roues avant / arrière |
0 / 2 |
Moteur
| Caractéristique |
Valeur |
| Marque / modèle moteur |
Kubota D1105-E4B |
| Norme moteur |
Stage IIIA, Stage V |
| Puissance |
24,50 ch / 18,50 kW |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Poinçonnage au sol |
11,60 daN/cm² |
| Pression hydraulique |
340 bar |
| Capacité réservoir hydraulique |
54 L |
| Capacité réservoir carburant |
52 L |
| Bruit à l’environnement (LwA) |
< 105 dB |
| Consommation quotidienne** |
4,08 L |
Donnée de consommation indiquée sur la fiche technique Manitou.
Système de protection secondaire SPS
La Manitou 160 ATJ est équipée du Système de Protection Secondaire (SPS). Il s'agit d'un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble arrête immédiatement la machine.
Points clés
| Donnée |
Valeur |
| Hauteur de travail |
16,02 m |
| Déport maximal |
8,30 m |
| Surplomb |
7,40 m |
| Capacité nacelle |
230 kg |
| Poids |
6 160 kg |
| Pente franchissable |
45 % |
| Moteur |
Kubota D1105-E4B |
| Puissance |
18,50 kW |
| Transmission |
4 roues motrices |
| Direction |
4 roues directrices |
| Pression hydraulique |
340 bar |
Conformité
La Manitou 160 ATJ est déclarée conforme aux normes et directives indiquées par Manitou :
-
2006/42/CE – Machines
-
EN 280-1:2022 révisée
-
2004/108/CE – CEM
-
EN 12895:2015 + A1:2019
FAQ – Manitou 160 ATJ
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 160 ATJ ? |
La hauteur de travail maximale est de 16,02 m. |
| Quel est le déport maximal ? |
Le déport maximal est de 8,30 m. |
| Quelle est la capacité de la nacelle ? |
La capacité maximale indiquée est de 230 kg. |
| Combien de personnes peuvent utiliser la nacelle ? |
La fiche Manitou indique 2 personnes en intérieur et 2 en extérieur. |
| Quelle est la pente franchissable ? |
La pente franchissable indiquée est de 45 %. |
| Quel moteur équipe la 160 ATJ ? |
Elle est équipée d'un moteur Kubota D1105-E4B de 18,50 kW / 24,50 ch. |
| La 160 ATJ est-elle adaptée aux terrains accidentés ? |
Manitou présente la 160 ATJ comme une nacelle équipée d'un châssis tout-terrain, conçue pour évoluer sur différents types de sols, y compris les plus accidentés. |
| Quelle est la largeur de la machine ? |
La largeur hors-tout est de 2,32 m. |
| Quel est le poids de la machine ? |
Le poids indiqué par Manitou est de 6 160 kg. |
| La 160 ATJ dispose-t-elle d'un système de protection opérateur ? |
Oui. Elle dispose du SPS – Système de Protection Secondaire. |
