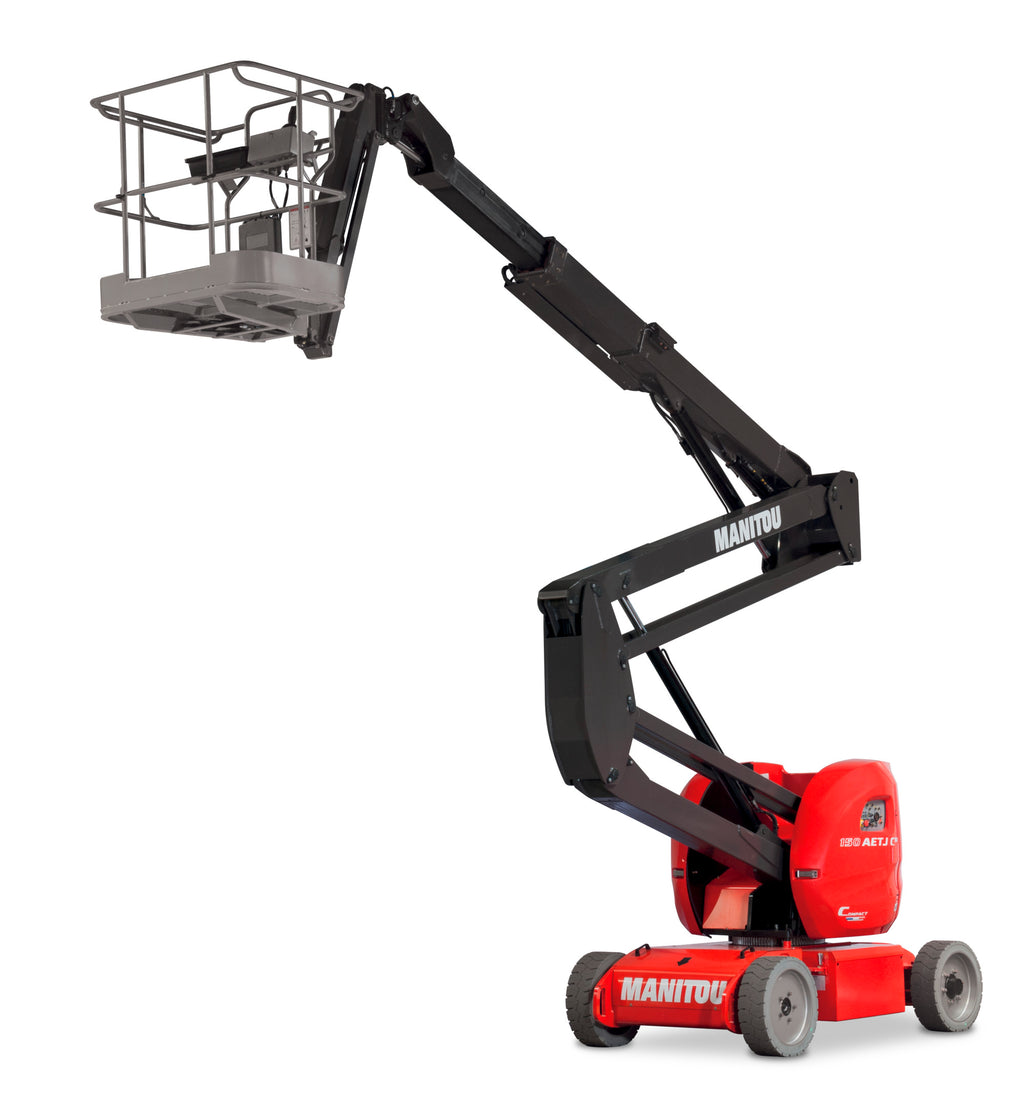

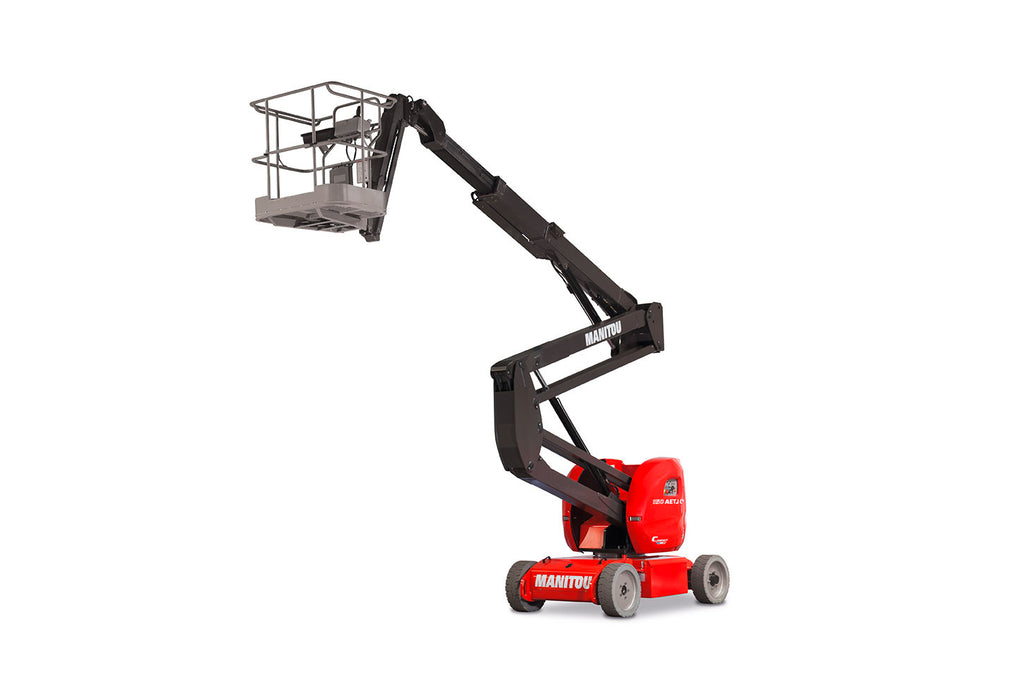

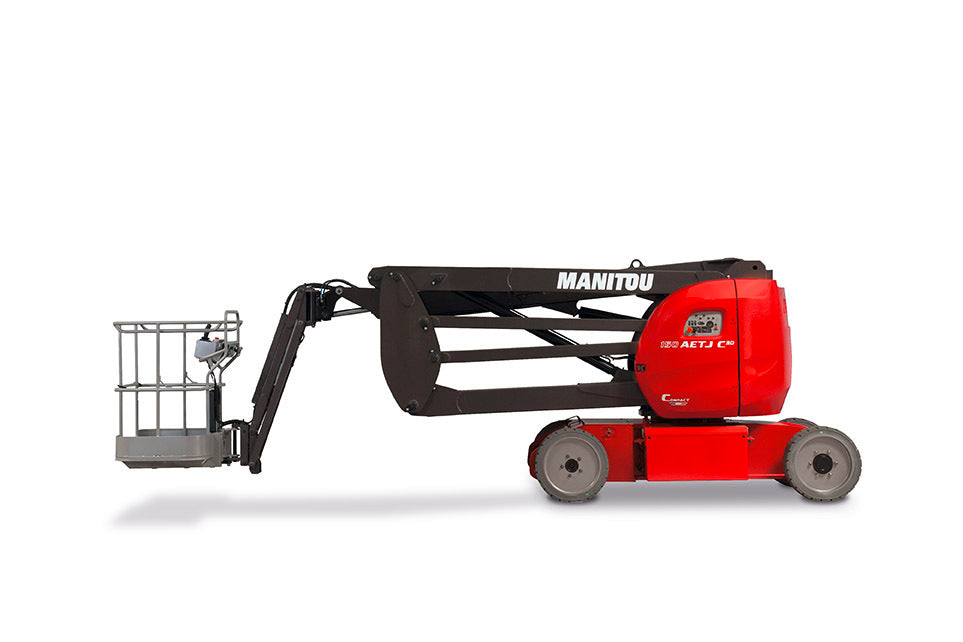

Manitou 150 AETJ 3D – Nacelle élévatrice mobile électrique
La Manitou 150 AETJ 3D est une nacelle élévatrice mobile électrique articulée équipée d'une option pendulaire 3D. Elle offre une hauteur de travail de 14,60 m, un déport maximal de 7,13 m et une capacité de nacelle de 220 kg. Elle peut accueillir jusqu'à 2 personnes à l'intérieur et 2 personnes à l'extérieur.
Caractéristiques principales
| Caractéristique |
Manitou 150 AETJ 3D |
| Type |
Nacelle élévatrice mobile |
| Motorisation |
Électrique |
| Hauteur de travail |
14,60 m |
| Hauteur de plate-forme |
12,60 m |
| Déport maximal |
7,13 m |
| Surplomb |
7,00 m |
| Capacité de la nacelle |
220 kg |
| Rotation tourelle |
355° |
| Personnes intérieur / extérieur |
2 / 2 |
| Pente franchissable |
22 % |
Bras pendulaire et nacelle
| Caractéristique |
Valeur |
| Rotation du bras pendulaire gauche / droite |
-70° / +70° |
| Rotation du bras pendulaire haut / bas |
+65° / -65° |
| Rotation de la nacelle droite / gauche |
66° / 59° |
L'option pendulaire 3D permet de contourner les obstacles. Manitou indique que cette option est disponible sur les modèles 120 AETJ et 150 AETJ.
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
7 175 kg |
| Longueur du panier |
1,20 m |
| Largeur du panier |
0,92 m |
| Hauteur plancher – accès |
0,40 m |
| Longueur hors tout |
6,05 m |
| Largeur hors tout |
1,50 m |
| Hauteur hors tout |
1,97 m |
| Longueur hors tout repliée |
4,40 m |
| Hauteur hors tout repliée |
2,08 m |
| Longueur pendulaire |
1,26 m |
| Déport du contrepoids |
0,12 m |
| Rayon de giration intérieur |
1,87 m |
| Rayon de braquage extérieur |
3,96 m |
| Garde au sol au centre de l'empattement |
0,14 m |
| Empattement |
2,00 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5 km/h |
| Vitesse de translation – travail |
0,60 km/h |
| Pente franchissable |
22 % |
| Dévers autorisé |
3° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Bandage non marquant |
| Pneus standards |
600 × 190 mm |
| Roues motrices avant / arrière |
0 / 2 |
| Roues directrices avant / arrière |
2 / 0 |
| Freinage roues avant / arrière |
0 / 2 |
Moteur et batterie
| Caractéristique |
Valeur |
| Puissance moteur de traction |
2 × 3 kW |
| Puissance moteur d'élévation |
3,70 kW |
| Tension batterie |
48 V |
| Capacité batterie |
240 Ah |
| Énergie batterie |
11 kWh |
| Chargeur intégré |
48 V / 30 A |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Cycles avec batterie standard HIRD |
46 |
| Poinçonnage au sol |
13,50 daN/cm² |
| Pression hydraulique |
200 bar |
| Capacité du réservoir hydraulique |
15 l |
| Vibrations mains / bras |
< 0,52 m/s² |
Équipements et sécurité
| Équipement |
Caractéristique |
| Motorisation |
Électrique |
| Panier |
Plancher ajouré |
| Pneumatiques |
Bandage non marquant |
| Pendulaire |
3D |
| Système de protection |
SPS – Système de Protection Secondaire |
Système de Protection Secondaire SPS
Le SPS est un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble arrête immédiatement la machine.
Conformité
| Directive / norme |
Référence |
| Directive Machines |
2006/42/CE |
| Norme machines |
EN 280-1:2022 |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
Les chiffres clés de la Manitou 150 AETJ 3D
| Caractéristique |
Valeur |
| Hauteur de travail |
14,60 m |
| Hauteur de plate-forme |
12,60 m |
| Déport maximal |
7,13 m |
| Surplomb |
7,00 m |
| Capacité |
220 kg |
| Rotation tourelle |
355° |
| Largeur |
1,50 m |
| Hauteur hors tout |
1,97 m |
| Poids |
7 175 kg |
| Batterie |
48 V – 240 Ah |
| Énergie batterie |
11 kWh |
| Pente franchissable |
22 % |
FAQ – Manitou 150 AETJ 3D
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 150 AETJ 3D ? |
14,60 m |
| Quelle est la hauteur de plate-forme ? |
12,60 m |
| Quel est le déport maximal ? |
7,13 m |
| Quel est le surplomb ? |
7,00 m |
| Quelle est la capacité de la nacelle ? |
220 kg |
| Quelle est la largeur de la machine ? |
1,50 m |
| Quelle est la hauteur hors tout ? |
1,97 m |
| Quel est le poids de la machine ? |
7 175 kg |
| Quelle est la tension de la batterie ? |
48 V |
| Quelle est la capacité de la batterie ? |
240 Ah |
| Quelle est l'énergie de la batterie ? |
11 kWh |
| Quelle est la vitesse maximale en transport ? |
5 km/h |
| Quelle pente peut franchir la machine ? |
22 % |
| Combien de personnes peuvent être présentes ? |
2 à l'intérieur / 2 à l'extérieur |
