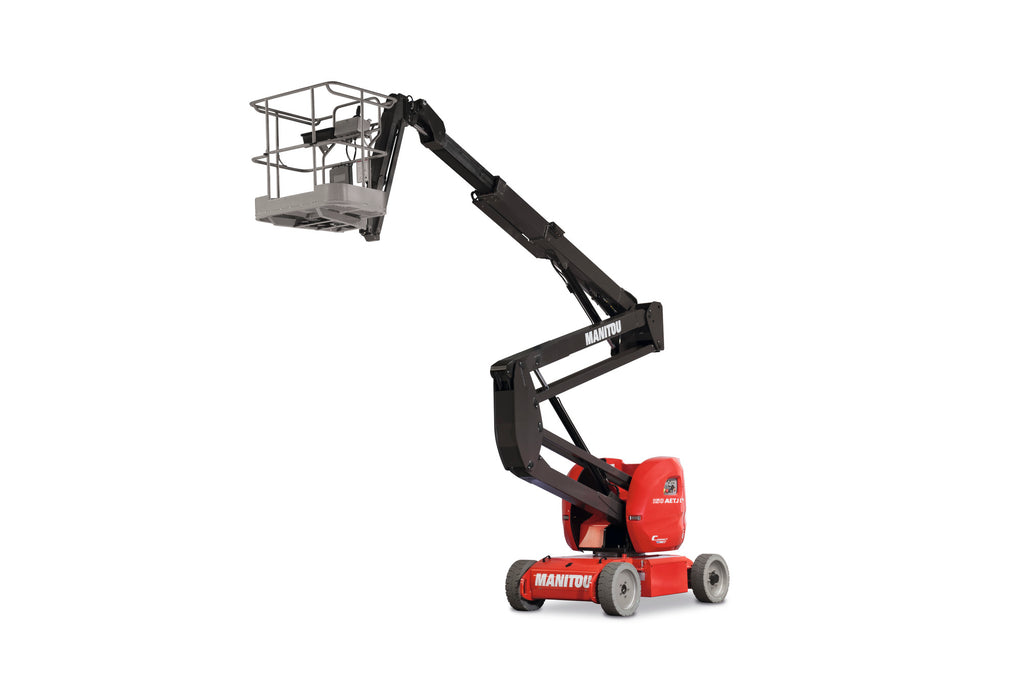

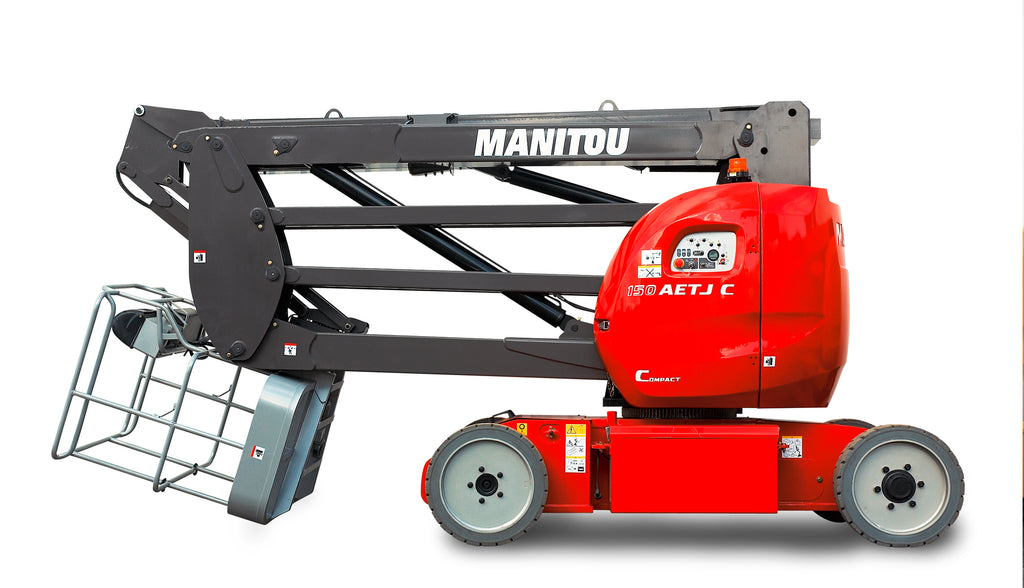

Manitou 150 AETJ – Nacelle élévatrice mobile électrique

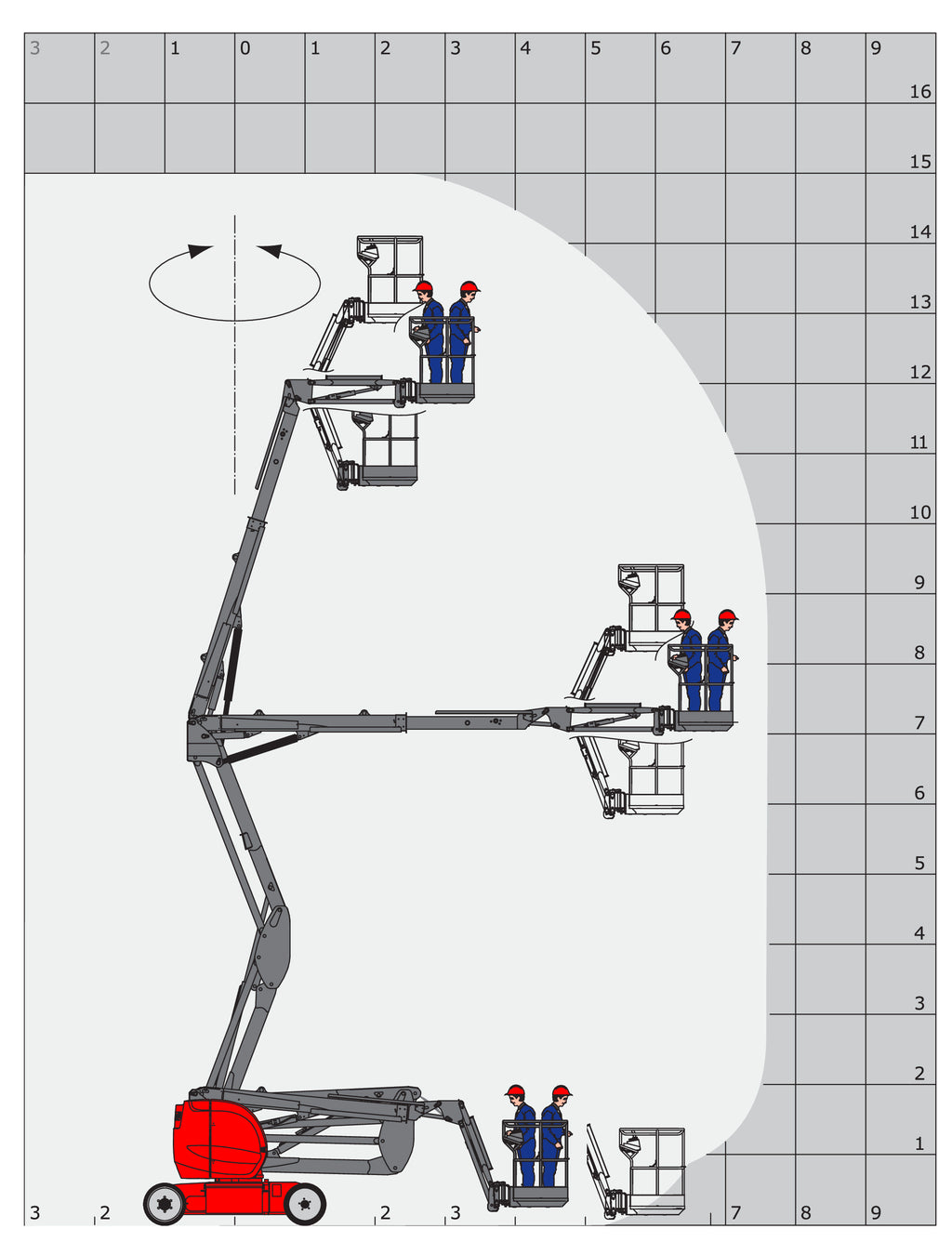

La Manitou 150 AETJ est une nacelle élévatrice mobile articulée électrique. Elle offre une hauteur de travail de 14,60 m, une portée maximale de 7,13 m et une capacité de nacelle de 220 kg. Elle peut accueillir 2 opérateurs à l'intérieur et 2 personnes à l'extérieur.
Caractéristiques principales
| Caractéristique |
Manitou 150 AETJ |
| Type |
Nacelle élévatrice mobile |
| Motorisation |
Électrique |
| Hauteur de travail |
14,60 m |
| Hauteur de plate-forme |
12,60 m |
| Portée maximale |
7,13 m |
| Surplomb |
7,07 m |
| Capacité de la nacelle |
220 kg |
| Rotation de tourelle |
355° |
| Rotation de la nacelle |
66° / 59° |
| Nombre de personnes intérieur / extérieur |
2 / 2 |
| Pente franchissable |
22 % |
| Dévers autorisé |
3° |
Bras pendulaire
| Caractéristique |
Valeur |
| Rotation du bras pendulaire haut / bas |
+65° / -65° |
| Longueur du bras pendulaire |
1,26 m |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
6 975 kg |

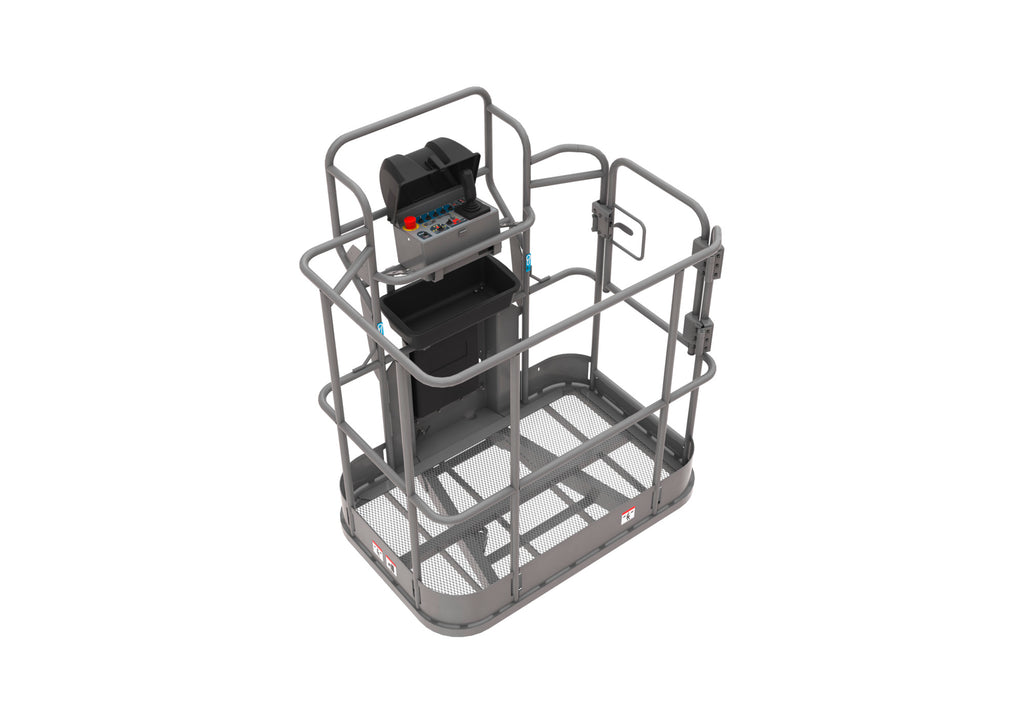

| Longueur du panier |
1,20 m |
| Largeur du panier |
0,92 m |
| Hauteur plancher – accès |
0,40 m |
| Longueur hors tout |
6,05 m |
| Largeur hors tout |
1,50 m |
| Hauteur hors tout |
1,97 m |
| Longueur hors tout repliée |
4,40 m |
| Hauteur hors tout repliée |
2,08 m |
| Déport du contrepoids |
0,12 m |
| Rayon de giration intérieur |
1,87 m |
| Rayon de braquage extérieur |
3,96 m |
| Garde au sol au centre de l'empattement |
0,14 m |
| Empattement |
2,00 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5 km/h |
| Vitesse de translation – travail |
0,60 km/h |
| Pente franchissable |
22 % |
| Dévers autorisé |
3° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Coussin non tachant |
| Pneus standards |
24 × 7,5 in / 600 × 190 mm |
| Roues motrices avant / arrière |
0 / 2 |
| Roues directrices avant / arrière |
2 / 0 |
| Freinage roues avant / arrière |
0 / 2 |
Moteur et batterie
| Caractéristique |
Valeur |
| Puissance moteur de traction |
2 × 3 kW |
| Puissance moteur d'élévation |
3,70 kW |
| Tension nominale batterie |
48 V |
| Capacité batterie |
240 Ah |
| Énergie batterie |
11 kWh |
| Chargeur intégré |
48 V / 30 A |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Cycles avec batterie standard HIRD |
46 |
| Poinçonnage au sol |
13,50 daN/cm² |
| Pression hydraulique |
200 bar |
| Capacité du réservoir hydraulique |
15 l |
| Bruit à l'environnement |
< 70 dB |
| Vibrations mains / bras |
< 0,52 m/s² |
Équipements et caractéristiques
| Équipement |
Caractéristique |
| Motorisation |
Électrique |
| Panier |
Plancher ajouré |
| Pneumatiques |
Coussin non tachant |
| Structure |
Articulée |
| Rotation tourelle |
355° |
| Système de protection |
SPS – Système de Protection Secondaire |
Système de Protection Secondaire SPS
Le Système de Protection Secondaire (SPS) est un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble arrête immédiatement la machine.
Conformité
| Directive / norme |
Référence |
| Directive Machines |
2006/42/CE |
| Norme machines |
EN 280-1:2022 |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
Les chiffres clés de la Manitou 150 AETJ
| Caractéristique |
Valeur |
| Hauteur de travail |
14,60 m |
| Hauteur de plate-forme |
12,60 m |
| Portée maximale |
7,13 m |
| Surplomb |
7,07 m |
| Capacité de la nacelle |
220 kg |
| Rotation tourelle |
355° |
| Largeur |
1,50 m |
| Hauteur hors tout |
1,97 m |
| Poids |
6 975 kg |
| Batterie |
48 V – 240 Ah |
| Énergie batterie |
11 kWh |
| Pente franchissable |
22 % |
FAQ – Manitou 150 AETJ
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 150 AETJ ? |
14,60 m |
| Quelle est la hauteur de plate-forme ? |
12,60 m |
| Quelle est la portée maximale ? |
7,13 m |
| Quel est le surplomb maximal ? |
7,07 m |
| Quelle est la capacité de la nacelle ? |
220 kg |
| Quelle est la largeur de la machine ? |
1,50 m |
| Quelle est la hauteur hors tout ? |
1,97 m |
| Quel est le poids de la Manitou 150 AETJ ? |
6 975 kg |
| Quelle est la tension de la batterie ? |
48 V |
| Quelle est la capacité de la batterie ? |
240 Ah |
| Quelle est l'énergie de la batterie ? |
11 kWh |
| Quelle est la vitesse maximale en transport ? |
5 km/h |
| Quelle pente peut franchir la 150 AETJ ? |
22 % |
| Combien de personnes peuvent être présentes ? |
2 à l'intérieur / 2 à l'extérieur |
