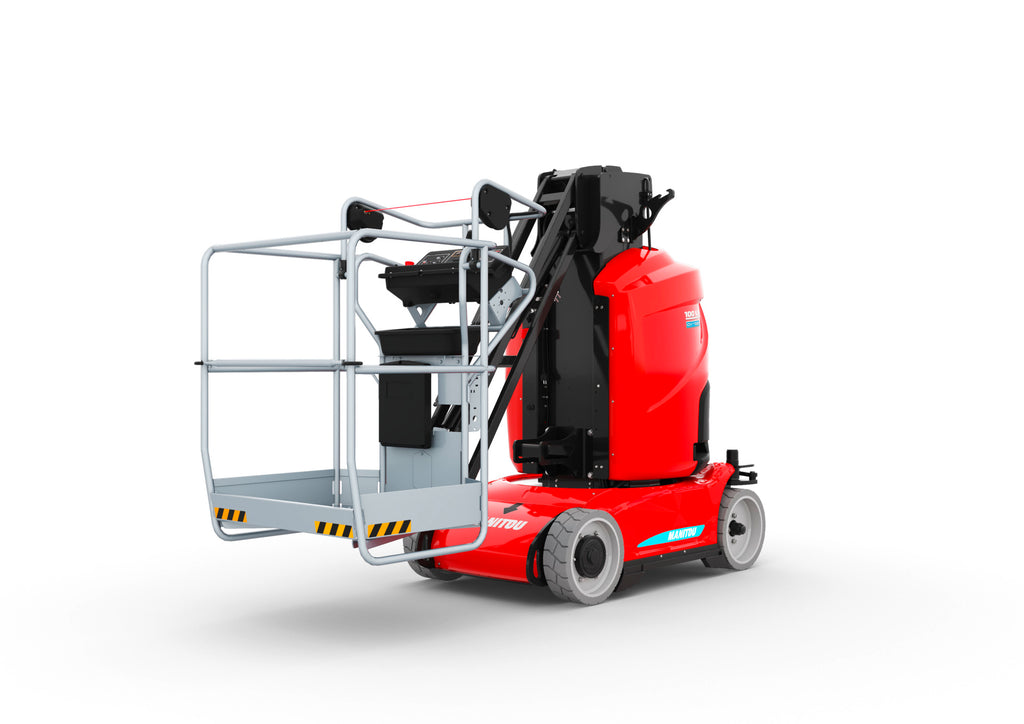

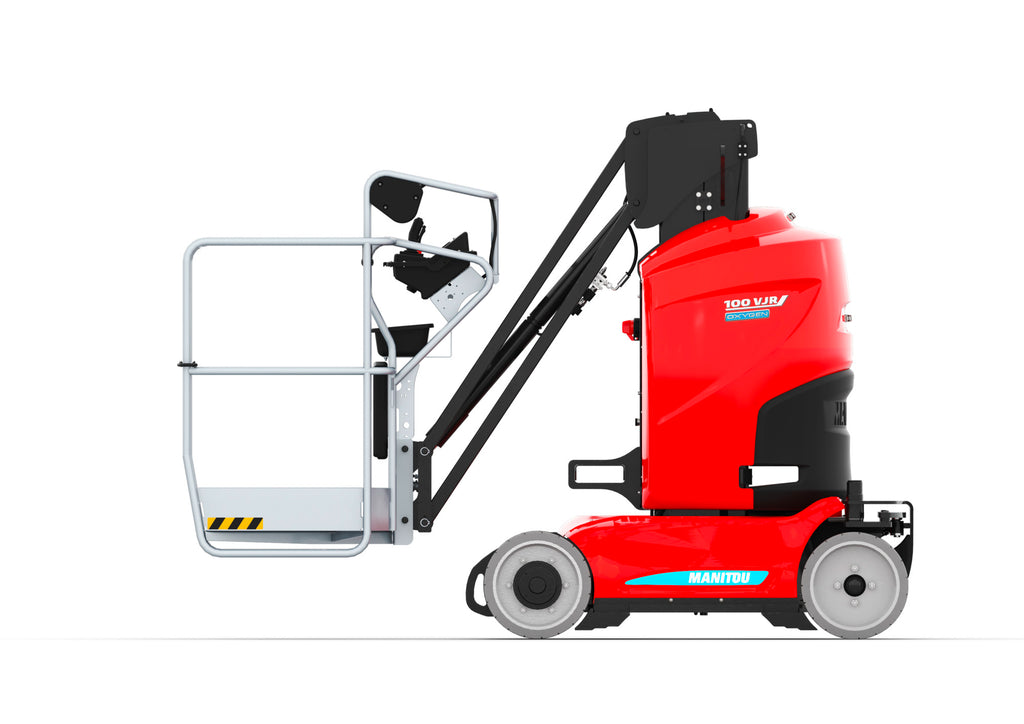

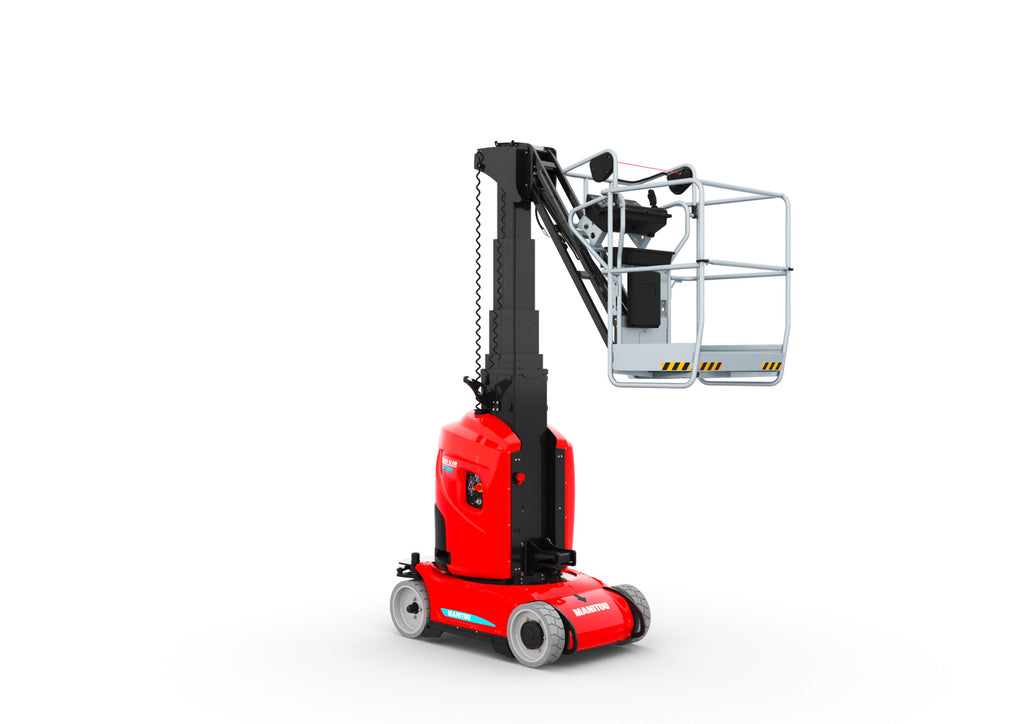

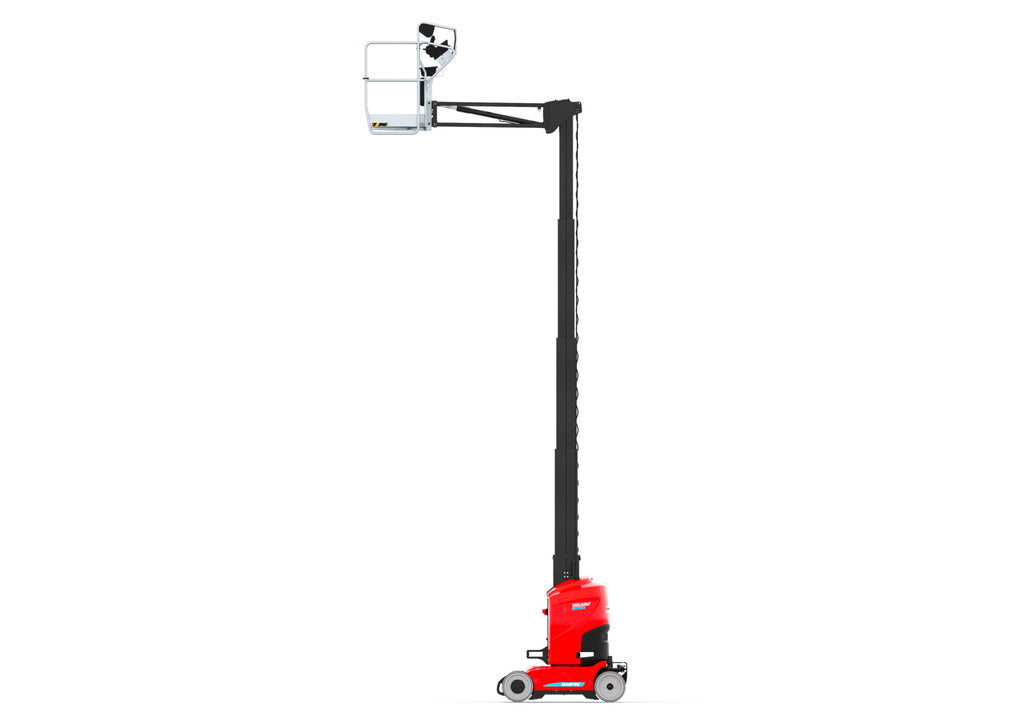

Manitou 100 VJR – Nacelle élévatrice mobile
La Manitou 100 VJR est une nacelle élévatrice mobile à mât vertical télescopique, équipée d'un moteur électrique de translation et d'un panier ajouré. Compacte et maniable, elle dispose d'une hauteur de travail de 9,85 m, d'une capacité de nacelle de 200 kg et d'une rotation de tourelle de 350°. Sa compacité permet le passage de la majorité des portes industrielles.
Caractéristiques principales
| Caractéristique |
Manitou 100 VJR |
| Type |
Nacelle élévatrice mobile |
| Mât |
Télescopique vertical |

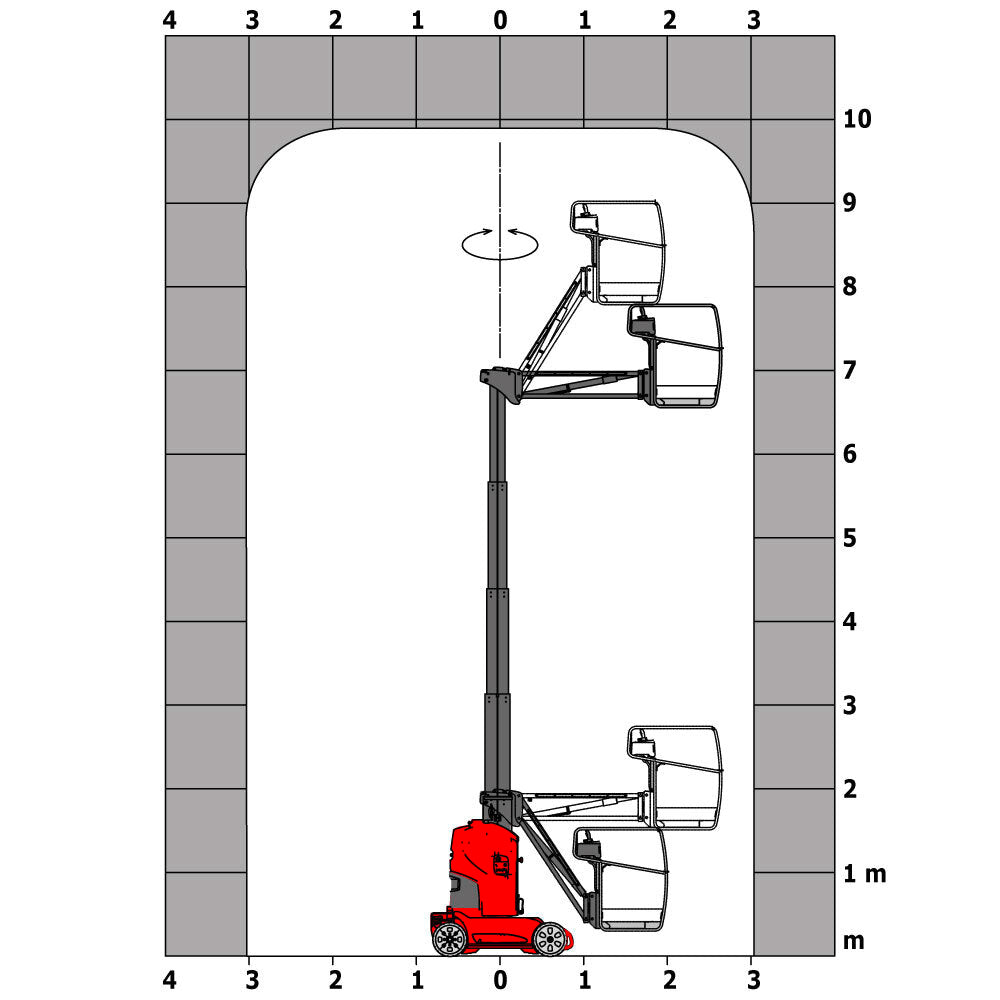

| Hauteur de travail |
9,85 m |
| Hauteur de plate-forme |
7,85 m |
| Portée maximale |
3,10 m |
| Surplomb |
6,50 m |
| Capacité de la nacelle |
200 kg |
| Rotation de tourelle |
350° |
| Rotation du bras pendulaire |
+58° / -56° |
| Nombre de personnes intérieur / extérieur |
2 / 1 |
Poids et dimensions
| Caractéristique |
Valeur |
| Poids de la nacelle |
2 820 kg |
| Longueur du panier |
1,19 m |
| Largeur du panier |
0,93 m |
| Hauteur plancher – accès |
0,46 m |
| Longueur hors tout |
2,80 m |
| Largeur hors tout |
0,99 m |
| Hauteur hors tout |
1,99 m |
| Longueur pendulaire |
1,45 m |
| Déport du contrepoids |
0,09 m |
| Rayon de braquage extérieur |
2,02 m |
| Garde au sol sous plots stabilisateurs |
0,03 m |
| Garde au sol au centre de l'empattement |
0,09 m |
| Empattement |
1,20 m |
Performances
| Performance |
Valeur |
| Vitesse de translation – transport |
5 km/h |
| Vitesse de translation – travail |
0,65 km/h |
| Pente franchissable |
25 % |
| Dévers autorisé |
2° |
Roues et pneumatiques
| Caractéristique |
Valeur |
| Type de roues |
Coussin non tachant |
| Pneus standards |
16,5-11 1/4 / 406 × 127 mm |
| Roues motrices avant / arrière |
0 / 2 |
| Roues directrices avant / arrière |
2 / 0 |
| Freinage roues avant / arrière |
0 / 2 |
Moteur et batterie
| Caractéristique |
Valeur |
| Puissance moteur de traction |
2 × 0,77 kW |
| Puissance moteur d'élévation |
3 kW |
| Pompes hydrauliques |
2 × 3,75 cm³ |
| Tension batterie |
24 V |
| Capacité batterie |
250 Ah |
| Chargeur intégré |
24 V / 30 A |
Données hydrauliques et techniques
| Caractéristique |
Valeur |
| Cycles avec batterie standard HIRD |
29 |
| Poinçonnage au sol |
11 daN/cm² |
| Pression hydraulique |
140 bar |
| Capacité du réservoir hydraulique |
22 l |
| Vibrations mains / bras |
< 0,50 m/s² |
Équipements et caractéristiques
| Équipement |
Caractéristique |
| Panier |
Ajouré |
| Mât |
Vertical télescopique |
| Motorisation |
Électrique |
| Pneus |
Coussin non tachant |
| Rotation de tourelle |
350° |
| Système de protection |
SPS – Système de Protection Secondaire |

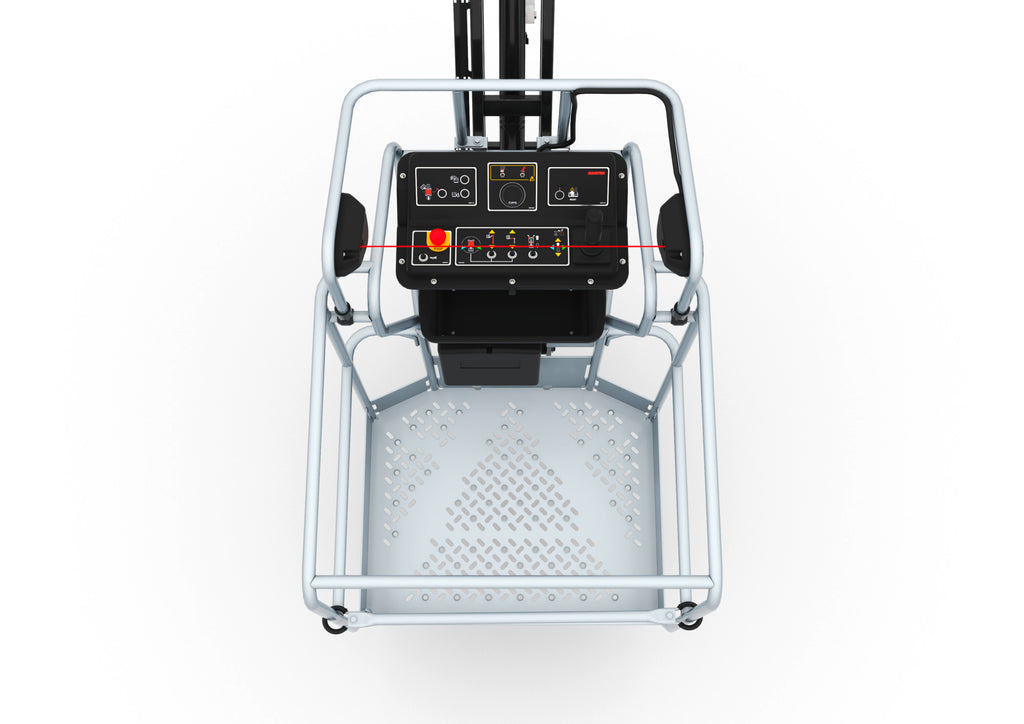

Système de Protection Secondaire SPS
Le Système de Protection Secondaire (SPS) est un câble sensible situé devant le panneau de commande. En cas de compression ou d'inconfort de l'opérateur, le contact avec ce câble arrête immédiatement la machine.
Conformité
| Directive / norme |
Référence |
| Machines |
2006/42/CE |
| Norme machines |
EN 280-1:2022 |
| Compatibilité électromagnétique |
2004/108/CE |
| CEM |
EN 12895:2015 + A1:2019 |
Les chiffres clés de la Manitou 100 VJR
| Caractéristique |
Valeur |
| Hauteur de travail |
9,85 m |
| Capacité de nacelle |
200 kg |
| Portée maximale |
3,10 m |
| Surplomb |
6,50 m |
| Largeur |
0,99 m |
| Hauteur hors tout |
1,99 m |
| Poids |
2 820 kg |
| Rotation tourelle |
350° |
| Batterie |
24 V – 250 Ah |
| Pente franchissable |
25 % |
FAQ – Manitou 100 VJR
| Question |
Réponse |
| Quelle est la hauteur de travail de la Manitou 100 VJR ? |
9,85 m |
| Quelle est la capacité de la nacelle ? |
200 kg |
| Quelle est la portée maximale ? |
3,10 m |
| Quel est le surplomb maximal ? |
6,50 m |
| Quelle est la hauteur de plate-forme ? |
7,85 m |
| Quelle est la largeur de la machine ? |
0,99 m |
| Quelle est la hauteur hors tout ? |
1,99 m |
| Quel est le poids de la Manitou 100 VJR ? |
2 820 kg |
| Quelle est la capacité de la batterie ? |
250 Ah |
| Quelle est la tension de la batterie ? |
24 V |
| Quelle est la vitesse maximale en transport ? |
5 km/h |
| Quelle pente peut franchir la 100 VJR ? |
25 % |
| Combien de personnes peuvent être présentes dans la nacelle ? |
2 personnes à l'intérieur / 1 personne à l'extérieur |
